10.1.4. Поршень

Поршень двигателя 2105 имеет на днище две выемки под клапана, а у поршня 21011 вместо них на днище выполнена цилиндрическая выемка диаметром 55 мм и глубиной 1,9 мм.

Диаметр поршней различных классов, замеренный перпендикулярно оси пальца на расстоянии 52,4 мм от днища поршня, мм:

класс А......  78,94–78,95

класс В......  78,95–78,96

класс С......  78,96–78,97

класс D......  78,97–78,98

класс Е......  78,98–78,99

До 1988 г. диаметр поршней был на 0,01 мм меньше.

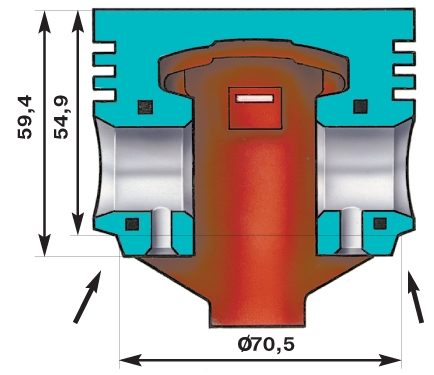

Рис. 10–7. Схема удаления металла с поршня для подгонки его массы. Стрелками указаны места, на которых можно удалять металл

При подгонке массы поршней съем металла не должен превышать 4,5 мм по глубине относительно номинальной высоты поршня (59,4 мм), а по ширине должен ограничиваться диаметром 66,5 мм (рис. 10–7).

При запрессовке поршневого пальца в поршень необходимо пользоваться приспособлением 02.7853.9500 вместо А.60325.
