10.1.2. Сборка двигателя

Для установки поршней в цилиндры применяйте набор втулок  02.7854.9500, предназначенный для поршней диаметром 79 мм.

Сборку передней части двигателя выполняйте в следующем порядке.

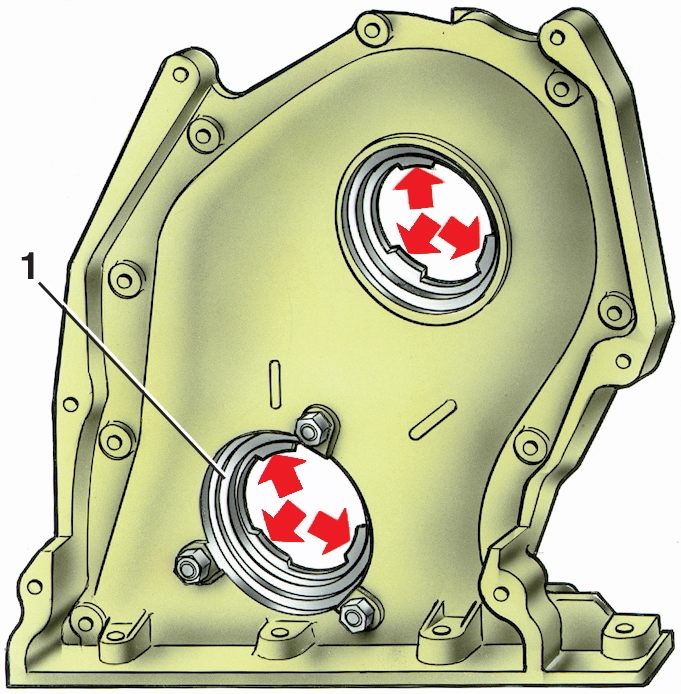

Рис. 10–3. Крышка привода распределительного вала с держателем (1) переднего сальника коленчатого вала. Стрелками указаны выступы для центрирования держателя и крышки относительно коленчатого вала и валика привода масляного насоса

После установки головки цилиндров, прикрепите к крышке (рис. 10–3) привода распределительного вала держатель 1 сальника с прокладкой, не затягивая окончательно гайки крепления.

Прикрепите крышку привода распределительного вала с прокладкой к блоку цилиндров, не затягивая окончательно гайки и болты крепления.

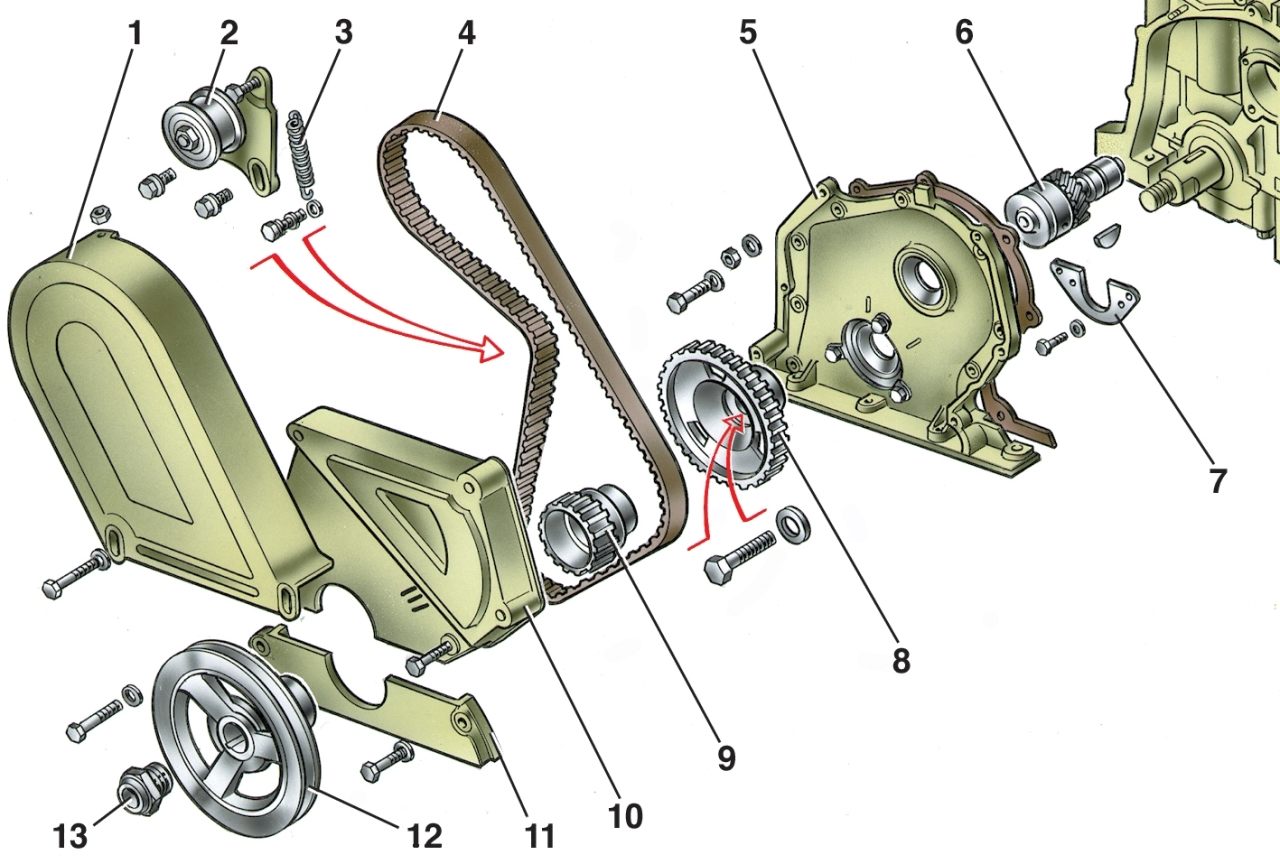

Рис. 10–1. Разборка передней части двигателя: 1 — верхняя защитная крышка; 2 — натяжной ролик;        3 — натяжная пружина; 4 — ремень привода распределительного вала; 5 — крышка привода распределительного вала; 6 — валик привода масляного насоса и распределителя зажигания; 7 — упорный фланец; 8 — шкив валика привода масляного насоса; 9 — зубчатый шкив коленчатого вала; 10 — средняя защитная крышка; 11 — нижняя защитная крышка; 12 — шкив привода генератора и насоса охлаждающей жидкости; 13 — гайка

Отцентрируйте оправкой 67.7853.9548 положение крышки относительно валика 6 (см. рис. 10–1) привода масляного насоса и затяните болты и гайки крепления крышки привода распределительного вала.

Оправкой 67.7853.9549 отцентрируйте положение держателя 1 (рис. 10–3) переднего сальника коленчатого вала и затяните гайки крепления держателя.

Установите шкив 8 (см. рис. 10–1) на валик 6 привода масляного насоса, не затягивая болт крепления шкива. Установите зубчатый шкив 9 на коленчатый вал.

ПРИМЕЧАНИЕ Болт крепления шкива валика привода масляного насоса должен устанавливаться на герметике по ТУ 6-10-1048—73 или герметике ТВ-1215 фирмы "Three Bond".

Соберите корпус подшипников  распределительного вала в соответствии с указаниями главы "Распределительный вал и его привод".

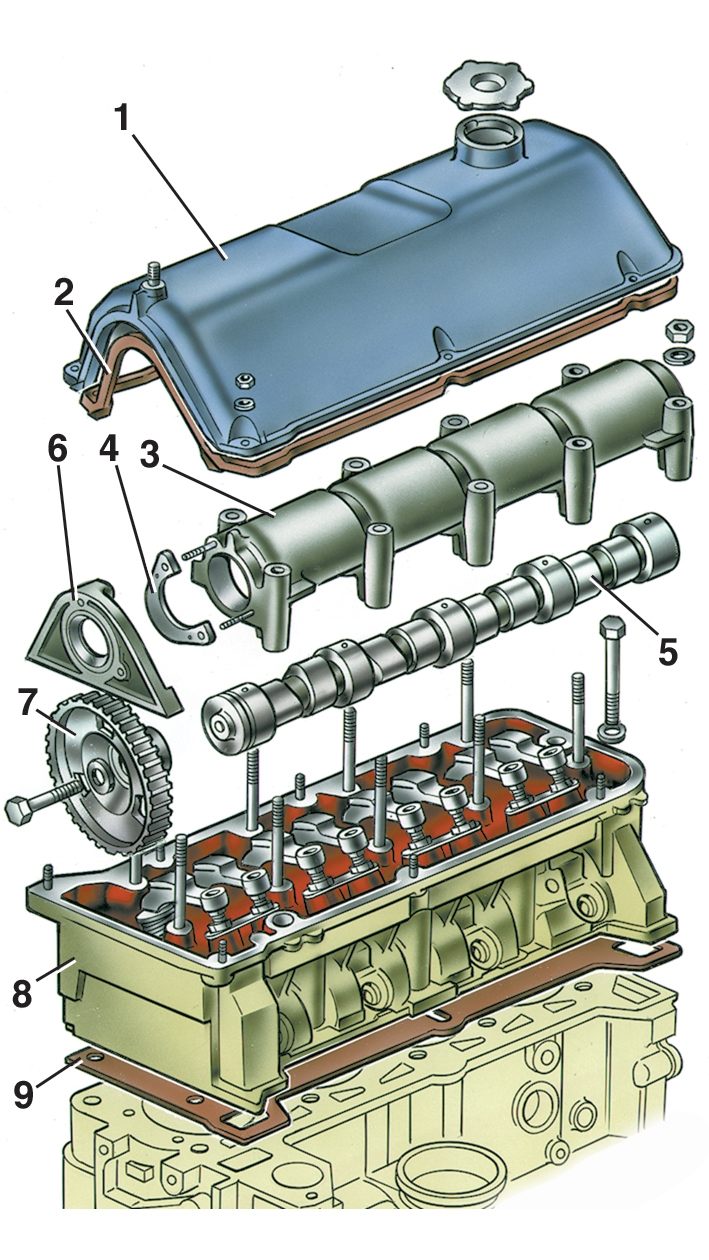

Рис. 10–2. Снятие головки цилиндров: 1 —крышка головки цилиндров; 2 — прокладка; 3 — корпус подшипников распределительного вала; 4 — упорный фланец; 5 — распределительный вал; 6 — держатель сальника распределительного вала; 7 — шкив распределительного вала; 8 — головка цилиндров; 9 — прокладка головки цилиндров

Очистите сопрягающиеся поверхности головки цилиндров и держателя 6 (см. рис. 10–2) сальника распределительного вала от остатков старой прокладки, грязи и масла.

Рис. 3–18. Порядок затягивания гаек корпуса подшипников распределительного вала

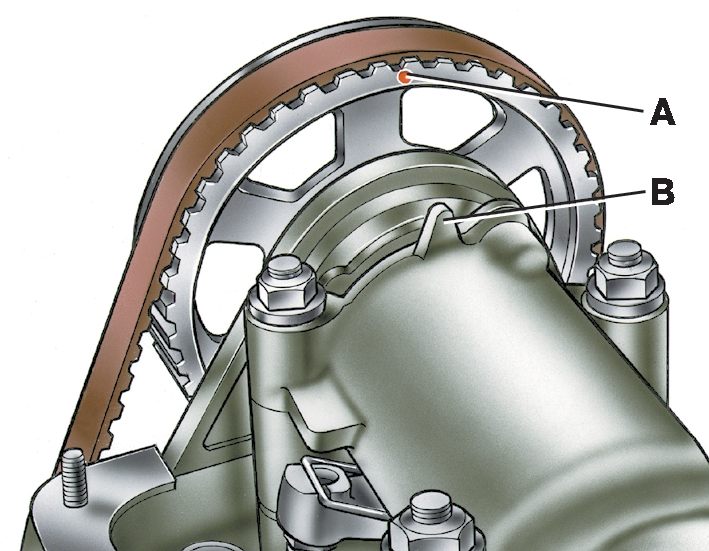

Рис. 10–4. Проверка совпадения установочной метки на шкиве распределительного вала с меткой на корпусе подшипников: А — метка на шкиве, В — метка на корпусе подшипников

Нанесите на поверхность головки цилиндров, сопрягающуюся с держателем сальника герметик КЛТ-75ТМ или аналогичный ему герметик типа ТВ-1215 фирмы "Three Bond" непрерывным жгутиком диаметром 2–2,5 мм. Поверните распределительный вал так, чтобы совместились метки на шкиве и корпусе подшипников распределительного вала (рис. 10–4). Не сбивая положения вала, закрепите на головке цилиндров собранный корпус подшипников, затягивая гайки в определенной последовательности (см. рис. 3–18).

ПРИМЕЧАНИЕ Пускать двигатель разрешается через 1 час после нанесения жидкой прокладки

.

Прикрепите к блоку цилиндров кронштейн с натяжным роликом, не затягивая окончательно болты крепления. Поверните кронштейн в крайнее левое положение.

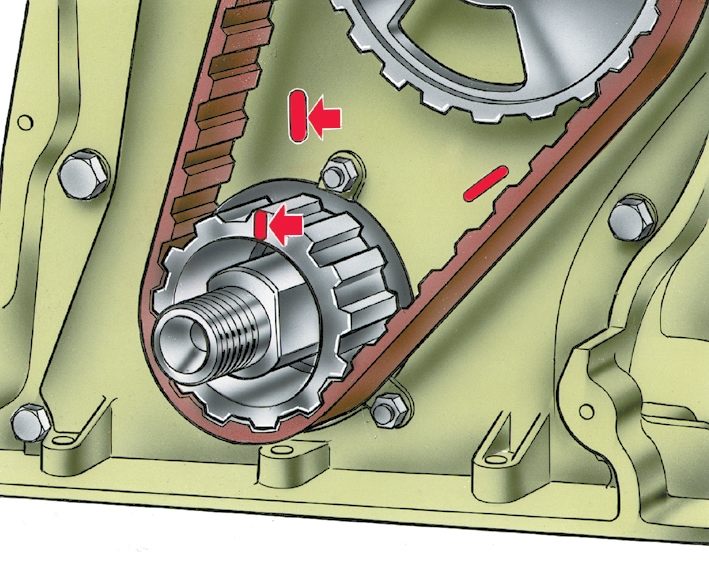

Рис. 10–5. Проверка совпадения установочной метки на шкиве коленчатого вала с меткой на крышке привода распределительного вала

Поверните коленчатый вал так, чтобы метка на зубчатом шкиве совпала с меткой на крышке привода распределительного вала (рис. 10–5).

Наденьте ремень на шкивы и на натяжной ролик, подожмите кронштейн натяжного ролика вправо и установите натяжную пружину.

Плавно поверните коленчатый вал на два оборота, держа ремень в постоянном натяжении, и при остановке вала придерживайте его, не допуская ослабления ремня. Таким образом пружина установит необходимое натяжение ремня. Затяните болты крепления кронштейна натяжного ролика.

Проверьте состояние меток (см. рис. 10–4 и 10–5). Если метки совпадают, то затяните болты крепления шкивов. Если метки не совпадают, то повторите установку ремня.

Отрегулируйте зазоры между кулачками распределительного вала и рычагами привода клапанов.

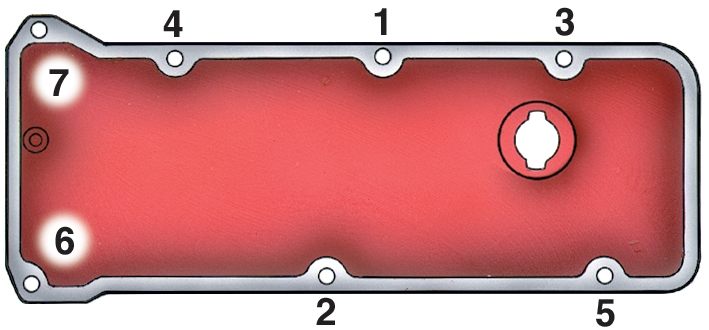

Рис. 10–6. Порядок затягивания гаек крепления крышки головки цилиндров

Установите крышку головки цилиндров с прокладкой и затяните гайки крепления в последовательности, указанной на рис. 10–6. Установите защитные крышки ременного привода распределительного вала.

Установите шкив привода генератора на коленчатый вал и закрепите его гайкой.
