17.21. Замена панели приборов

Снимаем «минусовую» клемму с аккумуляторной батареи.
Снимаем полку панели приборов (см. Замена полки панели приборов).
Снимаем панель радиоприемника (см. Замена панели радиоприемника).
Снимаем комбинацию приборов (см. Снятие комбинации приборов)
Снимаем накладки стоек ветрового стекла (см. Замена ветрового стекла).
Снимаем корпус вещевого ящика (см. Замена корпуса вещевого ящика).

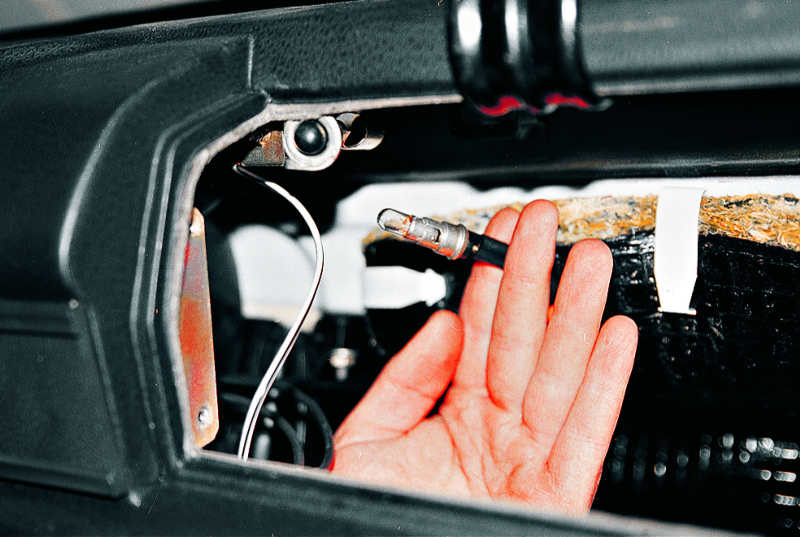

Отсоединяем либо вытаскиваем вместе с патроном лампы первый...

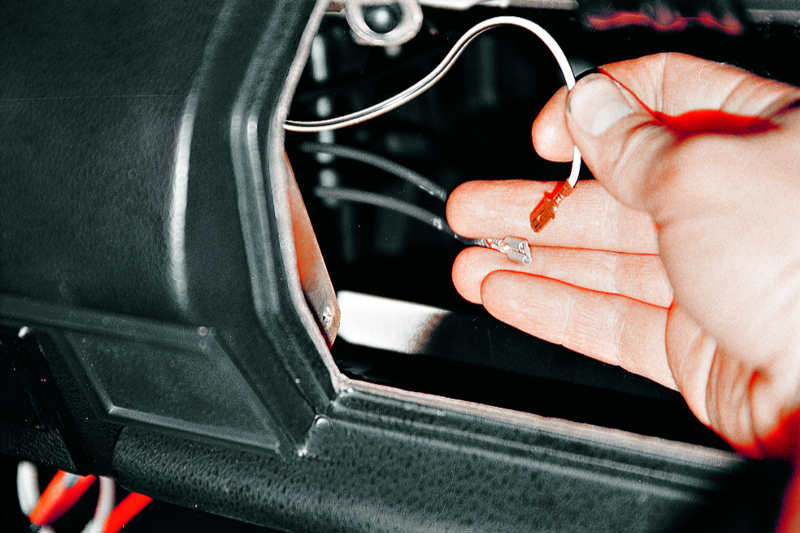

...и отсоединяем второй питающие провода плафона освещения вещевого ящика.

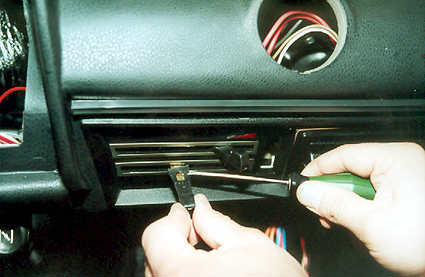

Шлицевой отверткой поддеваем и снимаем переключатель электровентилятора отопителя (см. Замена выключателя электродвигателя отопителя).

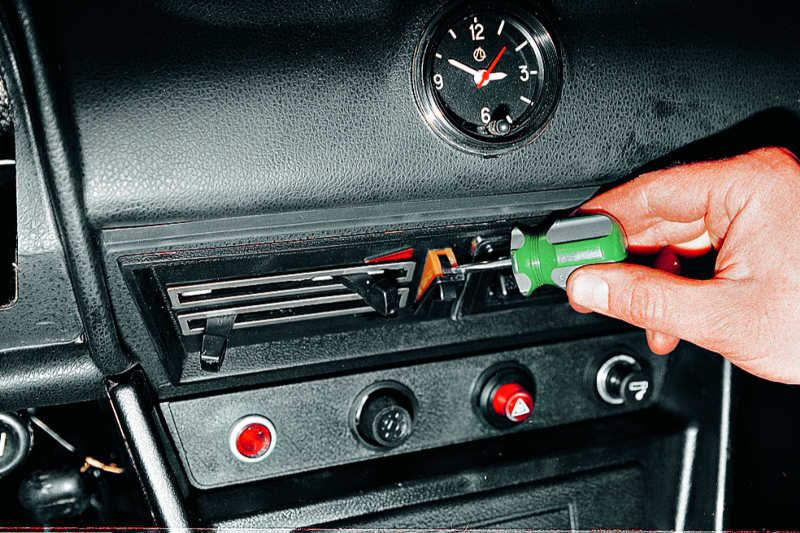

Тонкой шлицевой отверткой поддеваем и снимаем рукоятки рычагов управления отопителем.

Снимаем часы (см. Замена часов).

Отверткой поддеваем...

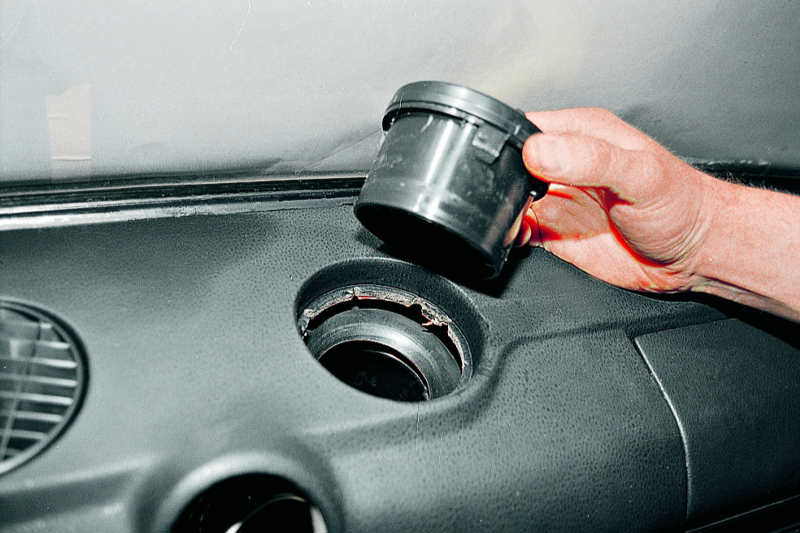

...и вынимаем дефлекторы.

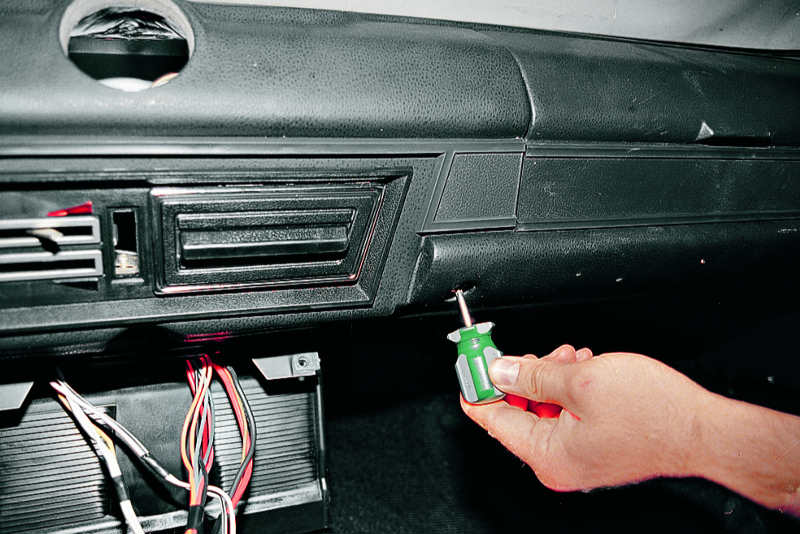

Крестообразной отверткой отворачиваем четыре самореза нижнего крепления панели приборов.

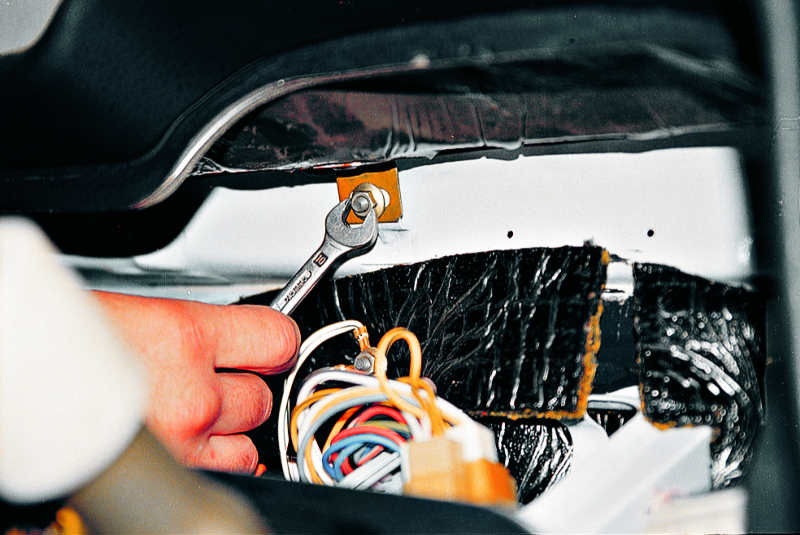

Ключом «на 10» отворачиваем четыре гайки верхнего крепления панели приборов (две через «окно» под комбинацию приборов и две в «окне» вещевого ящика).

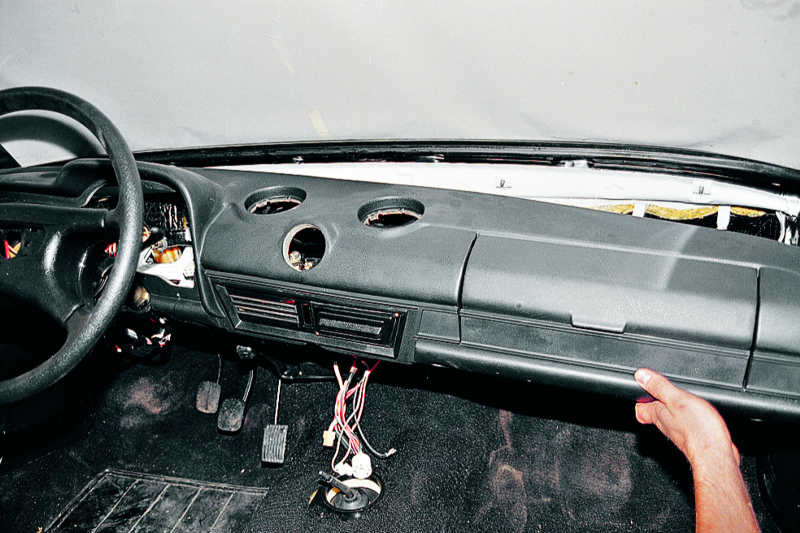

Снимаем панель приборов. Для удобства можно снять рулевое колесо (см. Снятие и установка рулевого колеса).

Устанавливаем панель приборов в обратной последовательности.
