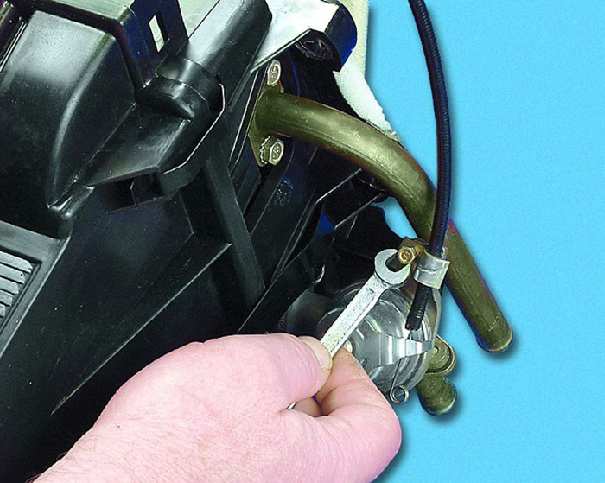

1. Ослабьте затяжку скобы крепления оболочки тяги привода
крана отопителя и выведите тягу из-под скобы.
|

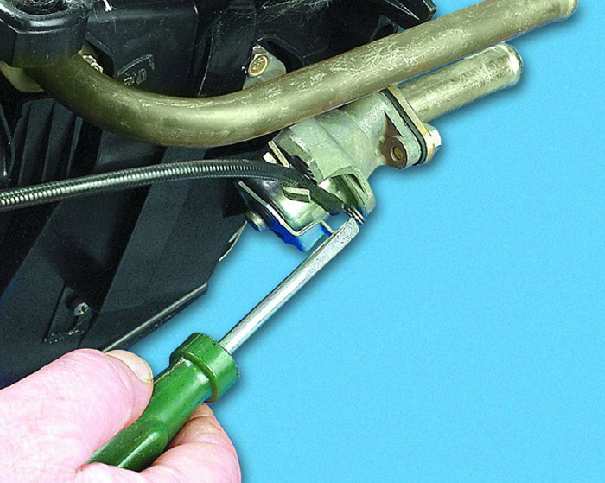

2. Подденьте отверткой тросик тяги управления краном отопителя
и...
|
3. ...отсоедините тягу привода крана отопителя от рычага
крана.
|
|
|
|
|
|

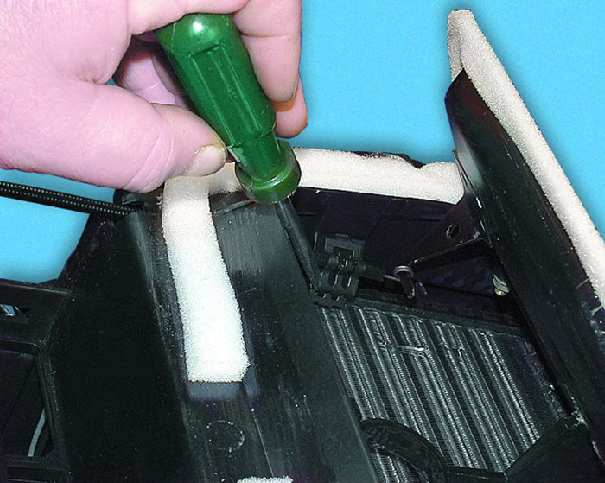

4. Откройте крышку воздухопритока и снимите скобу крепления
оболочки тяги.
|

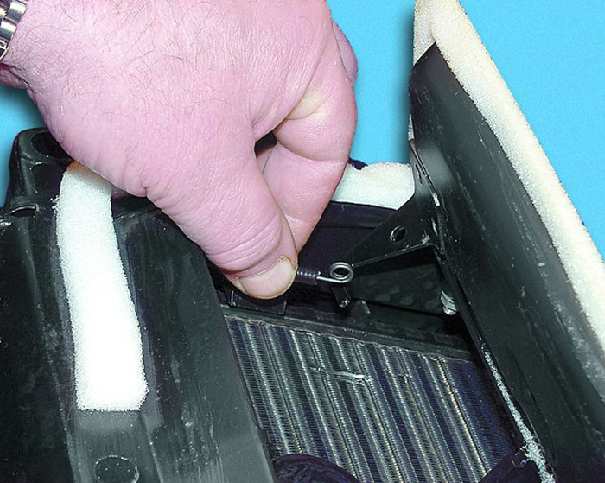

5. Снимите трос тяги привода крышки воздухопритока с рычага
крышки.
|

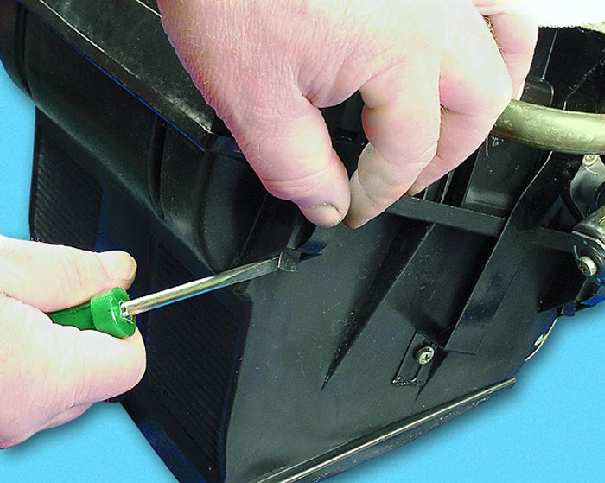

6. Подденьте отверткой и снимите четыре пружинные защелки
кожухов радиатора и отопителя (показана одна).
|
|
|
|
|
|

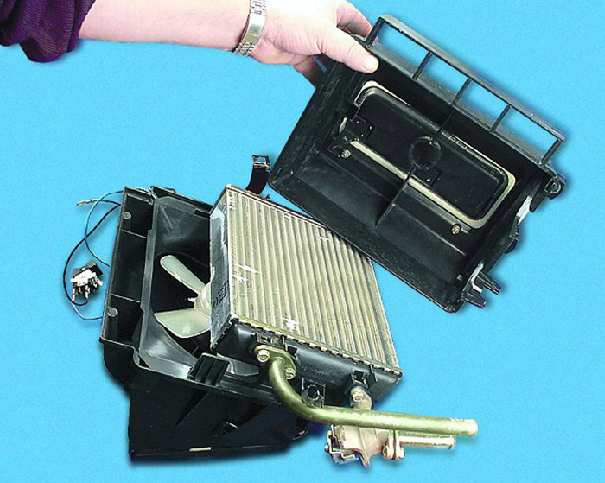

7. Снимите кожух радиатора.
|

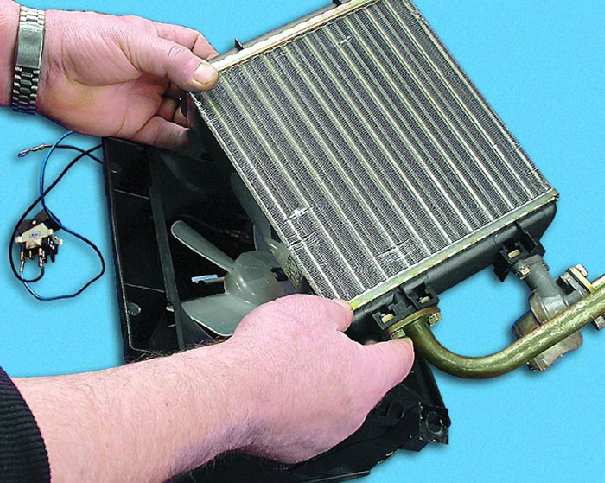

8. Выньте радиатор отопителя из кожуха отопителя.
|

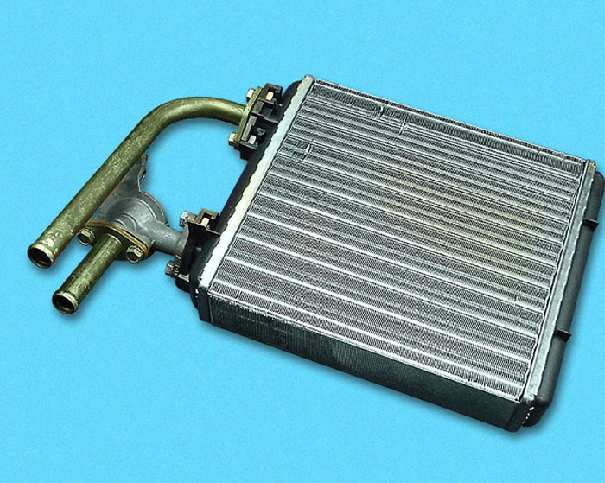

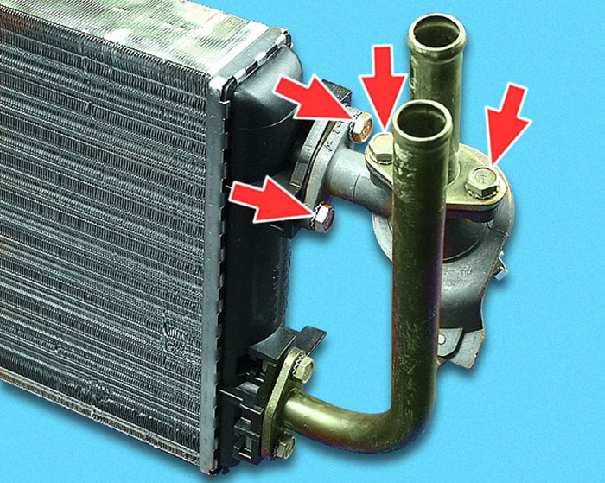

9. Для замены крана отопителя отверните четыре болта его
крепления (два – к радиатору и два – к трубке подвода охлаждающей
жидкости). Уплотнительные прокладки (две) между фланцами крана и
радиатора, а также трубки замените новыми.
|
|
|
|
|
|
10. Установку радиатора отопителя выполняйте в порядке,
обратном снятию.
|

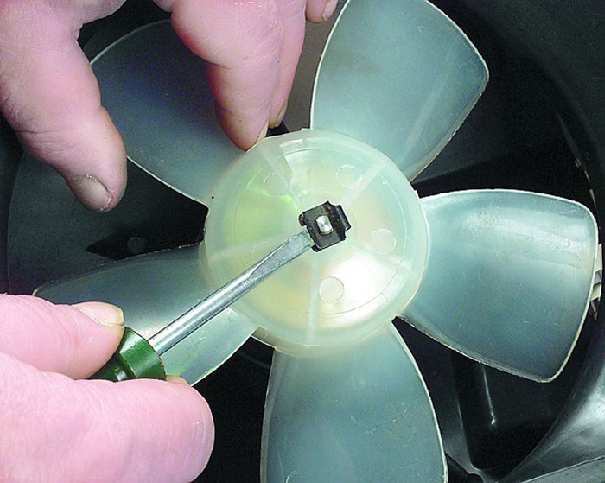

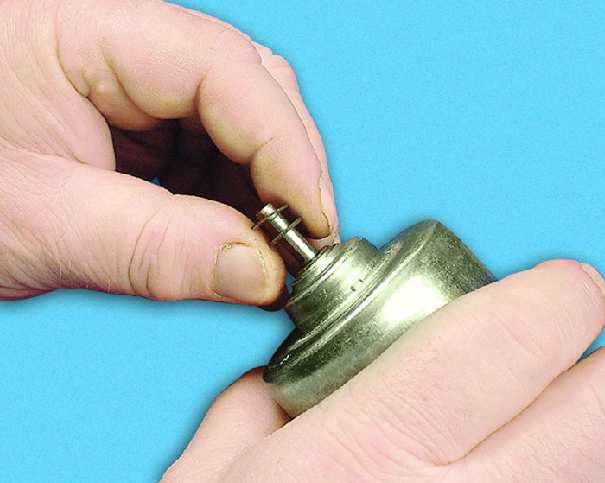

11. Снимите стопорную пластину крепления крыльчатки электродвигателя
отопителя, поддев ее отверткой.
|

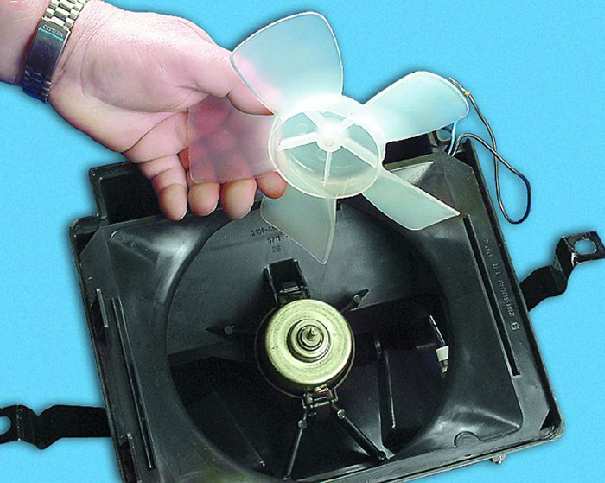

12. Снимите крыльчатку с вала электродвигателя.
|
|
|
|
|
|

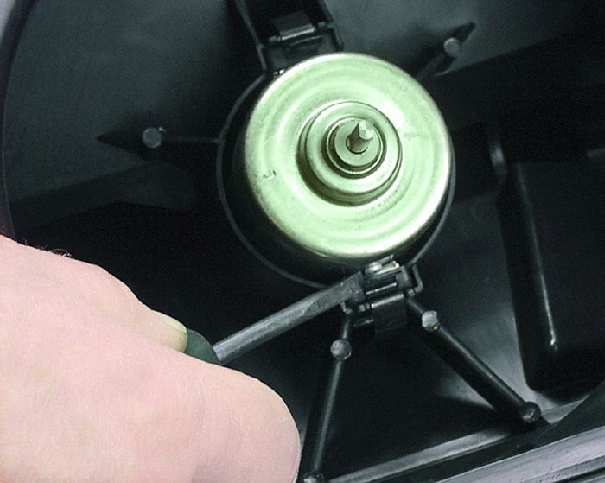

13. Поддев отверткой, снимите две пружинные скобы крепления
электродвигателя к кожуху отопителя.
|

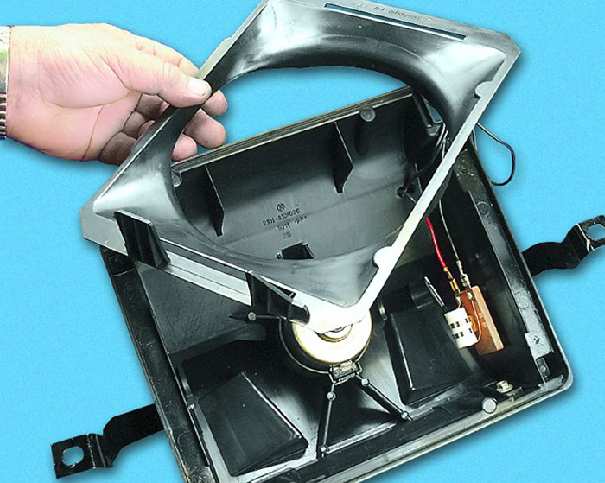

14. Снимите направляющий кожух вентилятора.
|

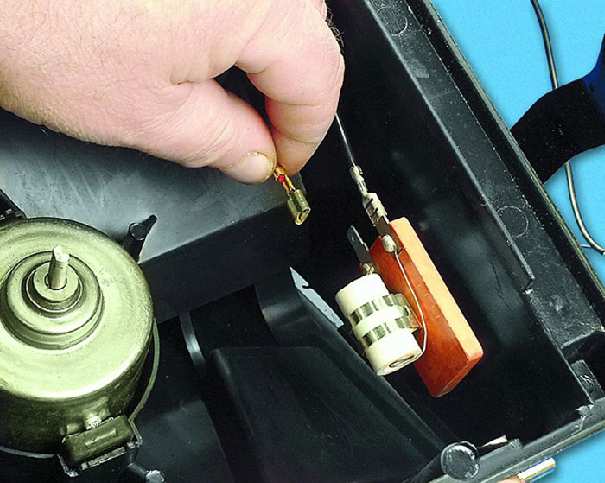

15. Снимите наконечники проводов с контактов добавочного
резистора.
|
|
|
|
|
|

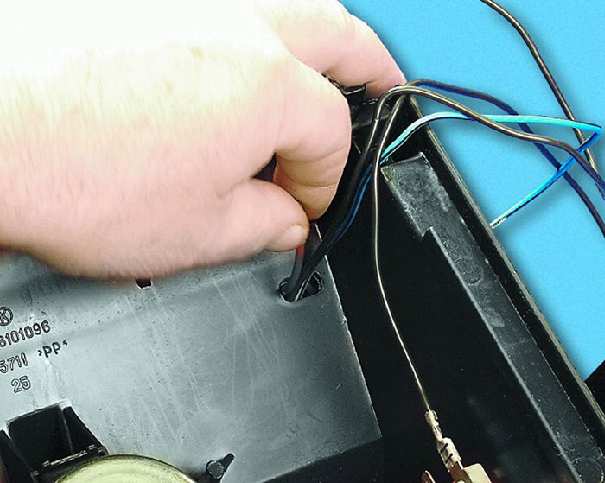

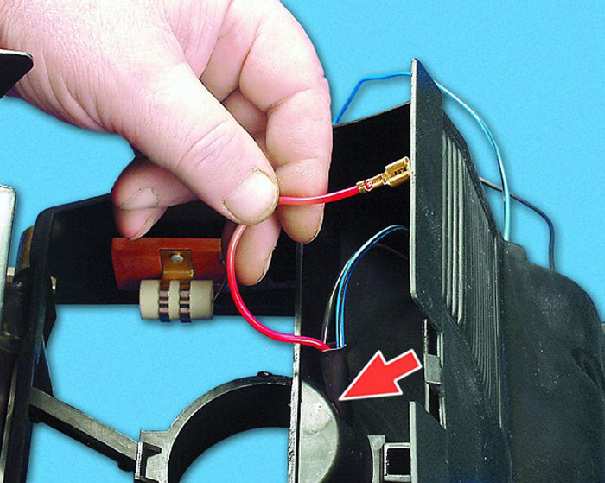

16. Выведите провода электродвигателя из нижней крышки отопителя
(под воздухо-распределительной крышкой) и...
|
17....из отверстия кронштейна электродвигателя в кожухе
отопителя.
|

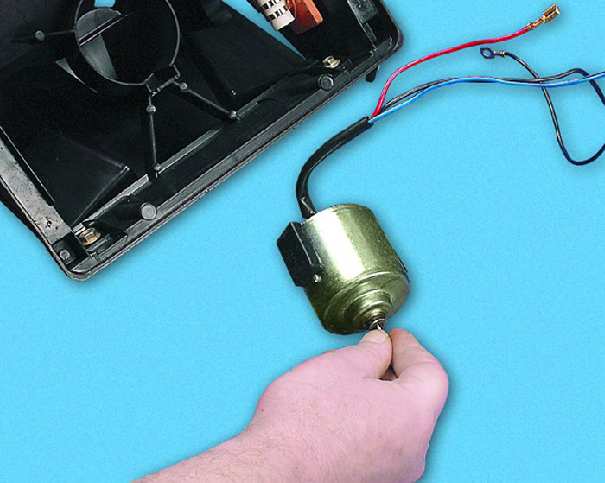

18. Выньте электродвигатель из кожуха отопителя.
|
|
|
|
|
|

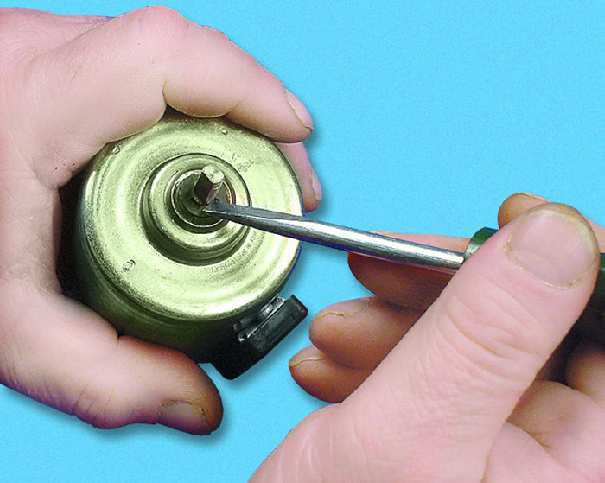

19. Поддев отверткой, снимите стопорное кольцо с вала электродвигателя.
|
20. Снимите две резиновые подушки с корпуса электродвигателя.
|
21. Снимите две шайбы с вала электродвигателя.
|
|
|
|
|
|

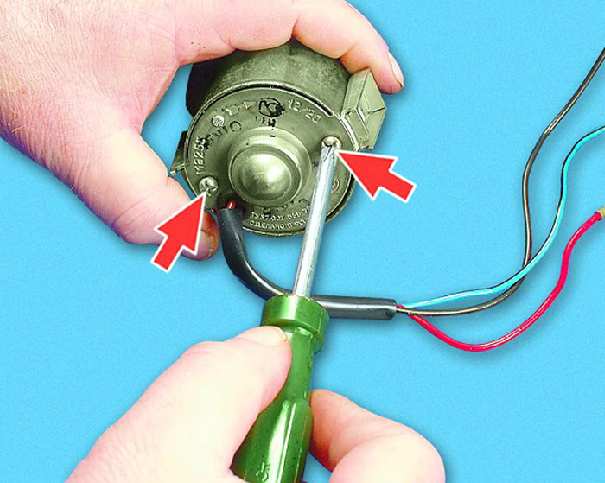

22. Отверните два винта крепления крышки электродвигателя
со стороны коллектора.
|

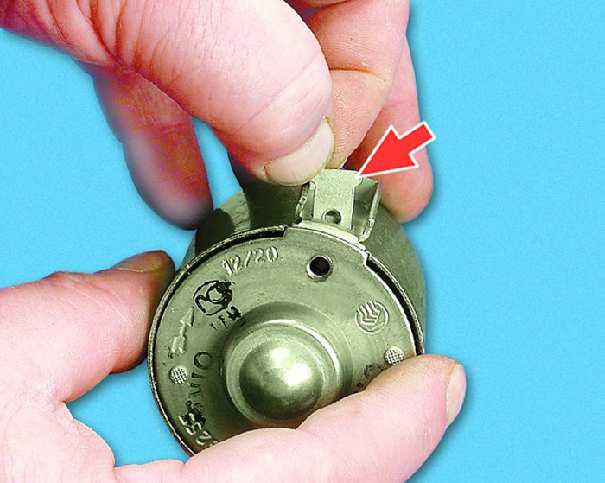

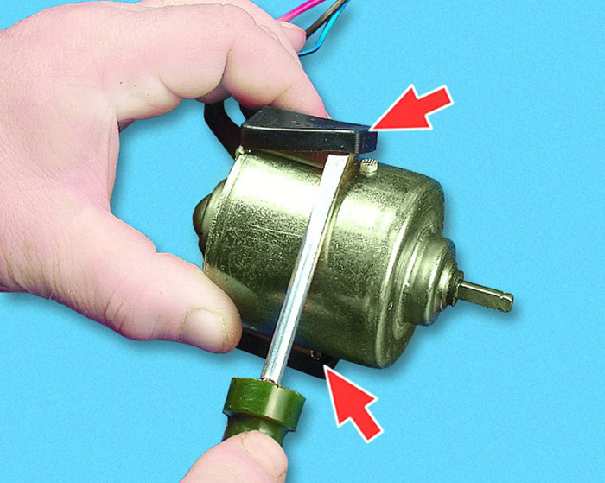

23. Выньте из пазов корпуса электродвигателя две закладные
гайки (показана одна).
|

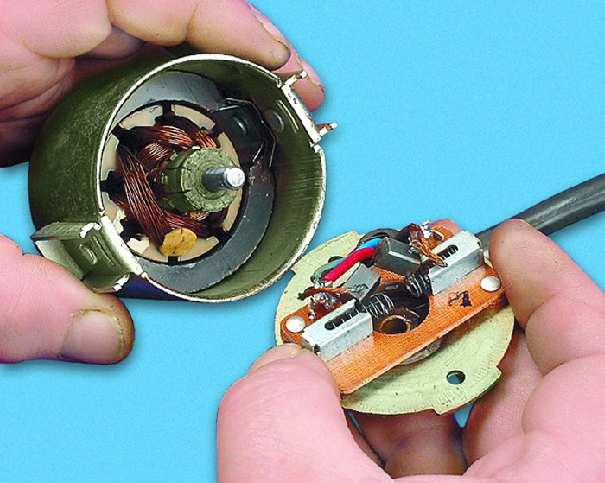

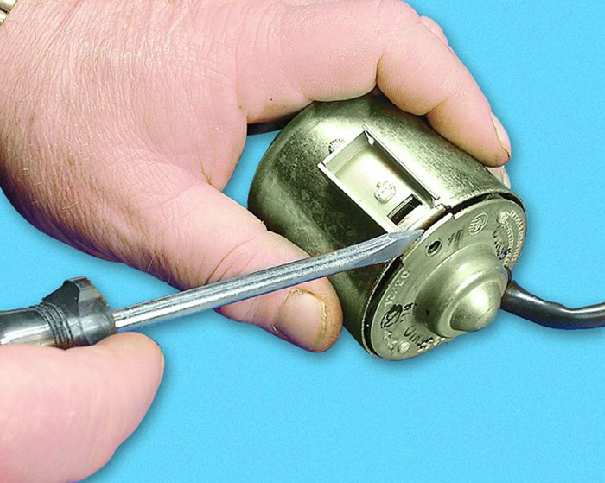

24. Подденьте крышку электродвигателя отверткой и...
|
|
|
|
|
|
25. ...снимите ее в сборе с щетками и щеткодежателем.
|

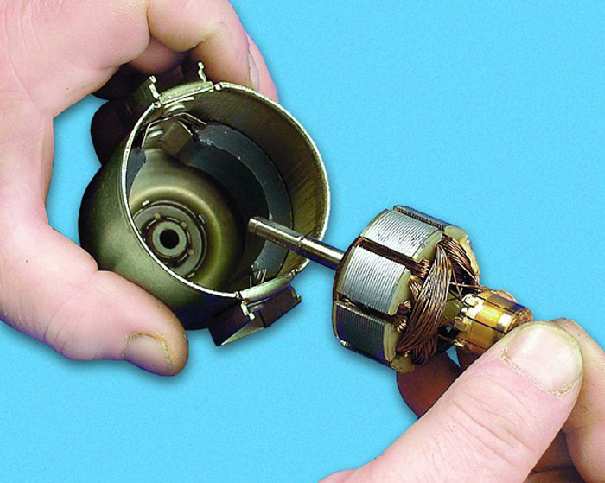

26. Выньте ротор электродвигателя из корпуса.
|

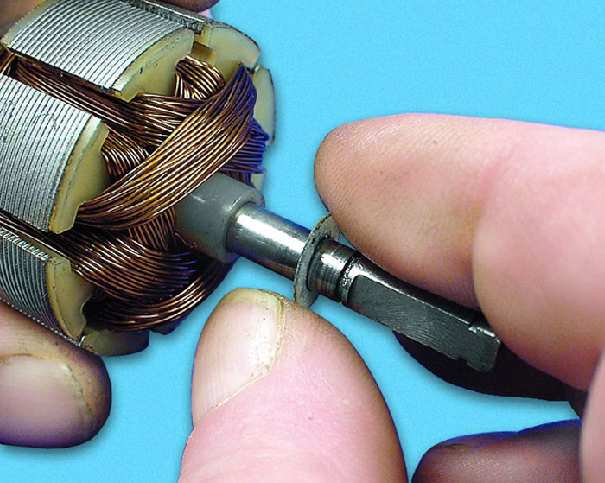

27. Снимите шайбу с вала ротора.
|
|
|
|
|
|

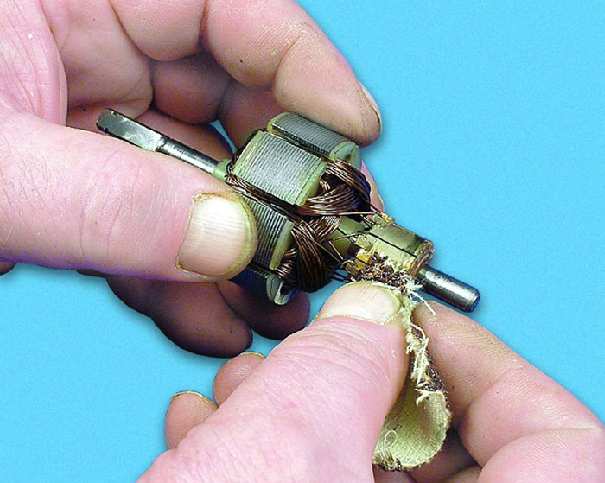

28. Зачистите коллектор мелкой шлифовальной шкуркой и протрите
спиртом.
|

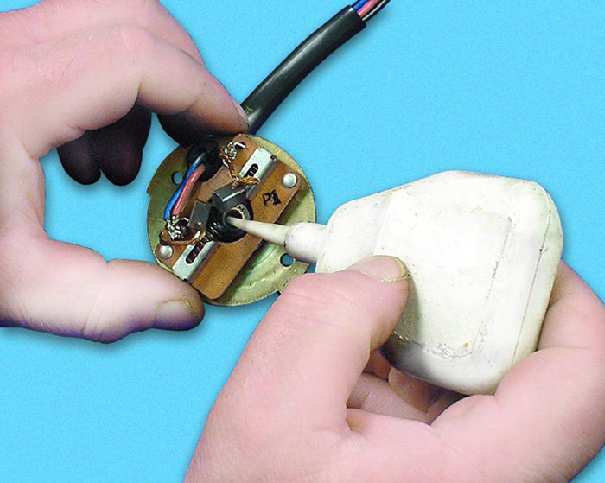

29. Смажьте моторным маслом подшипники скольжения вала ротора
элетродвигателя (в корпусе электродвигателя и в крышке со стороны
коллектора).
|

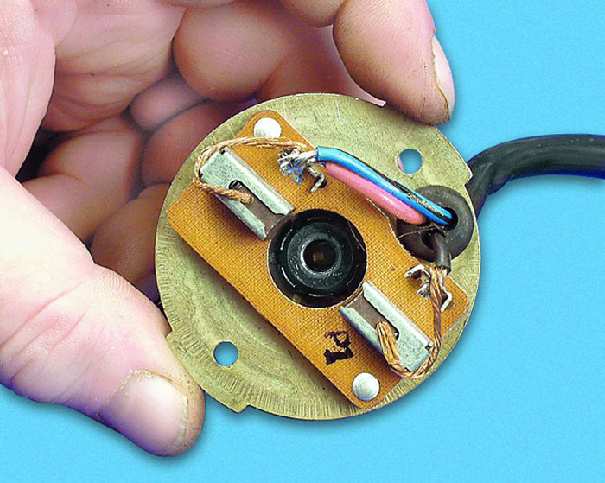

30. Заведите шины щеток за щеткодержатель (для облегчения
установки ротора).
|
|
|
|
|
|

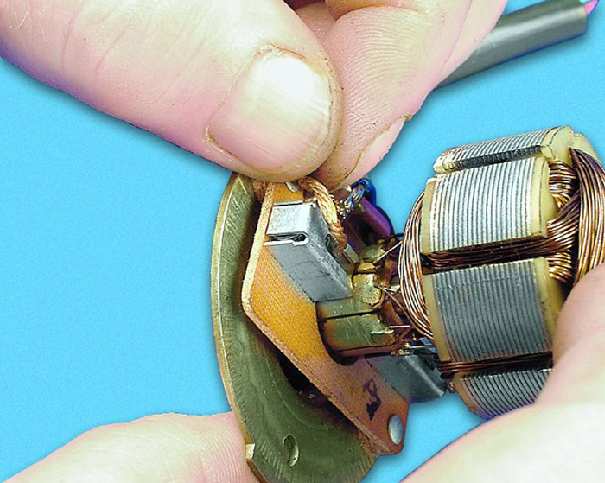

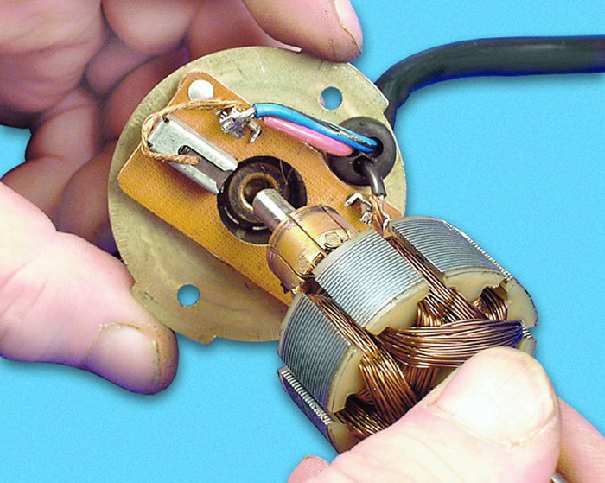

31. Вставьте вал ротора электродвигателя в подшипник крышки
со стороны коллектора.
|
32. Выведите шины щеток из зацепления с щеткодержателем.
Далее сборку и установку электродвигателя выполняйте в последовательности,
обратной разборке.
|
