1.4.1. Панель приборов

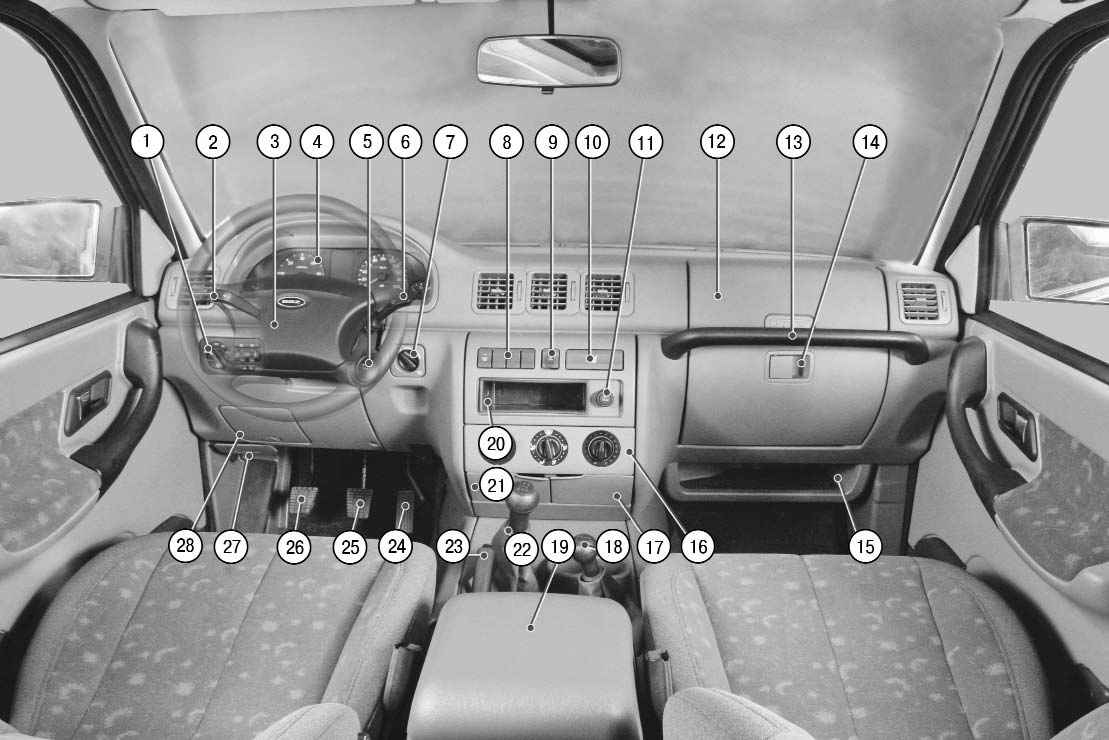

Рис. 1.6. Панель приборов и органы управления

На панели приборов расположены следующие контрольно-измерительные приборы и органы управления (рис. 1.6).

1 – блок управления наружным освещением и освещением приборов.

Блок включает в себя следующие элементы управления.

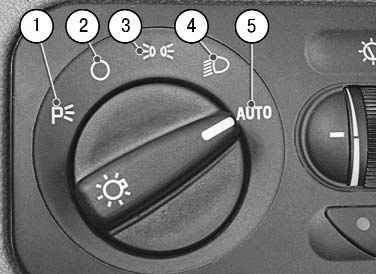

Рис. 1.7. Переключатель наружного освещения: 1 – режим «парковка»; 2 – режим «освещение выключено»; 3 – режим «габаритные огни»; 4 – режим «головное освещение»; 5 – режим «автоматическое освещение»

Переключатель 1 наружного освещения может занимать пять положений (рис. 1.7):

– режим «парковка» – при выключенном зажигании включены габаритные огни и освещение номерного знака, но подсветка приборов выключена;

– режим «освещение выключено» – выключены все приборы освещения;

– режим «габаритные огни» – включены габаритные огни и подсветка приборов;

– режим «головное освещение» – включены габаритные огни и ближний или дальний свет фар (в зависимости от положения переключателя 2 на рис. 1.6);

– режим «автоматическое освещение» – при повороте ключа в замке зажигания в положение «I» включаются габаритные огни, ближний свет фар и подсветка приборов.

Регулятор 2 яркости подсветки приборов. При включенном наружном освещении вращением регулятора изменяют яркость освещения приборов.

Регулятор 3 электрокорректора света фар. При включенных фарах вращением регулятора изменяют направление пучков света фар. Положения рукоятки корректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель или водитель с пассажиром на переднем сиденье;

1 – все места заняты;

2 – все места заняты плюс груз в багажнике;

3 – один водитель и груз в багажнике.

Выключатель 4 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются.

Выключатель 5 передних противотуманных фар. При нажатии на кнопку включаются противотуманные фары, если включено наружное освещение. При повторном нажатии на кнопку фары выключаются.

2 – рычаг переключателя света фар и указателей поворота.

Рычаг может занимать следующие положения:

I — указатели поворота выключены, включен ближний свет фар, если переключатель наружного освещения находится во втором положении;

II — включены указатели левого поворота (нефиксированное положение);

III — включены указатели левого поворота (фиксированное положение);

IV — включены указатели правого поворота (нефиксированное положение);

V — включены указатели правого поворота (фиксированное положение);

VI — движением рычага на себя включают дальний свет фар независимо от положения переключателя света фар (нефиксированное положение);

VII — движением рычага от себя включают дальний свет фар, если переключатель наружного освещения находится во втором фиксированном положении (фиксированное положение).

3 – выключатель звукового сигнала.

Для того чтобы включить звуковой сигнал, нажмите в любом месте центральной накладки рулевого колеса.

4 – комбинация приборов (подробнее см. «Комбинация приборов»).

5 – выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Положение фиксированное, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения механического противоугонного устройства нужно вставить ключ в выключатель (замок) зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;

I – «зажигание». Положение фиксированное, включено зажигание, ключ не вынимается, рулевое управление разблокировано;

II – «стартер». Положение нефиксированное, ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. Для работы стартера ключ нужно удерживать рукой. Выключатель зажигания оборудован блокировкой повторного включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

Предупреждения Не удерживайте ключ в положении «II» более 10 с.

Категорически запрещается выключать зажигание и вынимать ключ из замка зажигания во время движения, так как это приведет к резкому увеличению усилия на педали тормоза и блокированию рулевого управления.

6 – рычаг переключателя очистителей и омывателей стекол.

Переключатель включает электрические цепи при включенном зажигании.

Рычаг переключателя можно перевести в следующие положения:

I — очистители и омыватели стекол выключены;

II — включен прерывистый режим работы очистителя ветрового стекла (нефиксированное положение);

III — включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);

IV — включена малая скорость очистителя ветрового стекла;

V — включена большая скорость очистителя ветрового стекла;

VI — перемещением рычага на себя включен омыватель ветрового стекла (нефиксированное положение);

VII — перемещением рычага от себя включен очиститель стекла двери задка (фиксированное положение);

VIII — перемещением рычага от себя дополнительно включается омыватель двери задка (нефиксированное положение).

7 – переключатель паузы работы стеклоочистителя может занимать пять фиксированных положений. Вращением рукоятки изменяют время паузы в работе стеклоочистителя.

8 – блок выключателей. В зависимости от комплектации автомобиля в блок входят следующие выключатели:

– выключатель 1 обогрева стекла двери задка и наружных зеркал;

– место 2 под выключатель кондиционера;

– место 3 под выключатель режима рециркуляции системы отопления (кондиционирования) и вентиляции;

– место 4 под резервный выключатель.

9 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя мигающим светом загораются все указатели поворота и контрольная лампа, установленная в клавише. При повторном нажатии на клавишу сигнализация отключается.

10 – подстаканник. Для использования подстаканника нажмите на его клавишу — подстаканник автоматически выдвинется. Для того чтобы убрать подстаканник, нажмите на его клавишу и задвиньте подстаканник до фиксированного положения.

11 – прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагрева спирали примерно в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение — прикуриватель можно извлечь для использования.

Предупреждения Повторно включать прикуриватель можно не ранее чем через 20 с. Не удерживайте принудительно прикуриватель в нажатом положении. Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и пр.) – это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

12 – верхний вещевой ящик. Для того чтобы открыть верхний вещевой ящик, слегка потяните на себя его клавишу.

Примечание Верхний вещевой ящик оснащен плафоном освещения с выключателем. Ток на плафон освещения подается только в том случае, если ящик открыт.

13 – поручень.

14 – нижний вещевой ящик. Для того чтобы открыть нижний вещевой ящик, слегка потяните на себя его клавишу.

Примечание Нижний вещевой ящик оснащен плафоном освещения с выключателем. Ток на плафон освещения подается только в том случае, если ящик открыт.

15 – журнальная полка.

16 – блок управления системой отопления и вентиляции салона. Приемы управления отоплением и вентиляцией салона описаны ниже (см. «Отопление и вентиляция»).

17 – пепельница. Для того чтобы воспользоваться пепельницей, потяните за выступ на ее передней крышке.

18 – рычаг включения переднего моста и понижающей передачи. На рукоятку рычага нанесена схема переключения передач:

2H — прямая передача, передний мост выключен;

4H — прямая передача, передний мост выключен;

N — нейтраль;

4L — включены передний мост и понижающая передача.

19 – бокс для мелких предметов.

Потянув вверх левую клавишу…

…откройте верхнее отделение бокса.

Потянув вверх правую клавишу, откройте нижнее отделение бокса.

20 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

21 – отделение для мелких предметов. Для того чтобы воспользоваться отделением для мелких предметов, потяните за выступ на его передней крышке.

22 – рычаг переключения передач. Коробкой передач управляйте согласно схеме переключений, нанесенной на рукоятку ее рычага. В нейтральном положении рычаг автоматически устанавливается в положение для включения III или IV передачи, из которого его можно переместить соответственно вперед или назад. Для включения I или II передачи переместите рычаг влево, а затем переместите соответственно вперед или назад. Для включения V передачи переместите рычаг вправо до упора и вперед.

Для включения задней передачи переместите рычаг влево до упора, а затем назад.

Предупреждение Передачу заднего хода включайте только при полностью остановленном автомобиле.

23 – рычаг стояночного тормоза. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх. В комбинации приборов загорится красным цветом контрольная лампа, задние колеса заблокируются. Для того чтобы растормозить автомобиль, потяните рычаг немного вверх…

…нажмите на кнопку на торце рукоятки рычага и отпустите рычаг до упора вниз. Контрольная лампа должна погаснуть.

24 – педаль акселератора.

27 – рычаг привода замка капота. Поворотом рычага на себя отпирают замок капота.

28 – крышка монтажного блока предохранителей и реле. Замена реле и предохранителей описана в разд. 10 «Электрооборудование» (см. «Монтажные блоки»).
