1.1. Общие сведения об автомобил

Семейство UAZ Patriot включает в себя легковые автомобили повышенной проходимости, рамной конструкции, с пятидверным цельнометаллическим кузовом. Автомобили предназначены для перевозки пассажиров и грузов по всем видам дорог.

Автомобили UAZ Patriot выпускают в трех основных комплектациях: Comfort, Classic и Limited. На автомобили в комплектациях Comfort и Limited устанавливают боковые зеркала заднего вида с электроприводами и электрообогревателями, электростеклоподъемники передних дверей, передние противотуманные фары, легкосплавые колесные диски, пластмассовые чехол запасного колеса и обвес цвета серый металлик. Кроме того, в комплектацию Limited входят багажник на крыше, сдвижной люк с электроприводом, сиденья с велюровой обивкой.

Автомобили UAZ Patriot оснащают инжекторным двигателем ЗМЗ-409 рабочим объемом 2,7 л, мощностью 94 кВт (128 л.с.).

Кузов цельнометаллический, сварной конструкции, с навесными передними крыльями, дверьми, капотом и дверью задка.

Трансмиссия выполнена по схеме постоянного заднего привода с подключением переднего моста и с демультипликатором. На автомобили устанавливают коробку передач корейской фирмы Dymos.

Передняя подвеска автомобилей зависимая, рычажно-пружинная, со стабилизатором поперечной устойчивости, задняя — зависимая, рессорная, на двух продольных полуэллиптических малолистовых рессорах.

Автомобили оснащают антиблокировочной системой (ABS) фирмы Bosch с электронной подсистемой распределения тормозных усилий (EBD). Тормозные механизмы передних колес дисковые, задних — барабанные.

Стояночная тормозная система трансмиссионная, активируется отдельным барабаном, расположенным за раздаточной коробкой.

Рулевое управление типа винт — шариковая гайка — сектор оснащено гидроусилителем фирмы ZF или DELPHI.

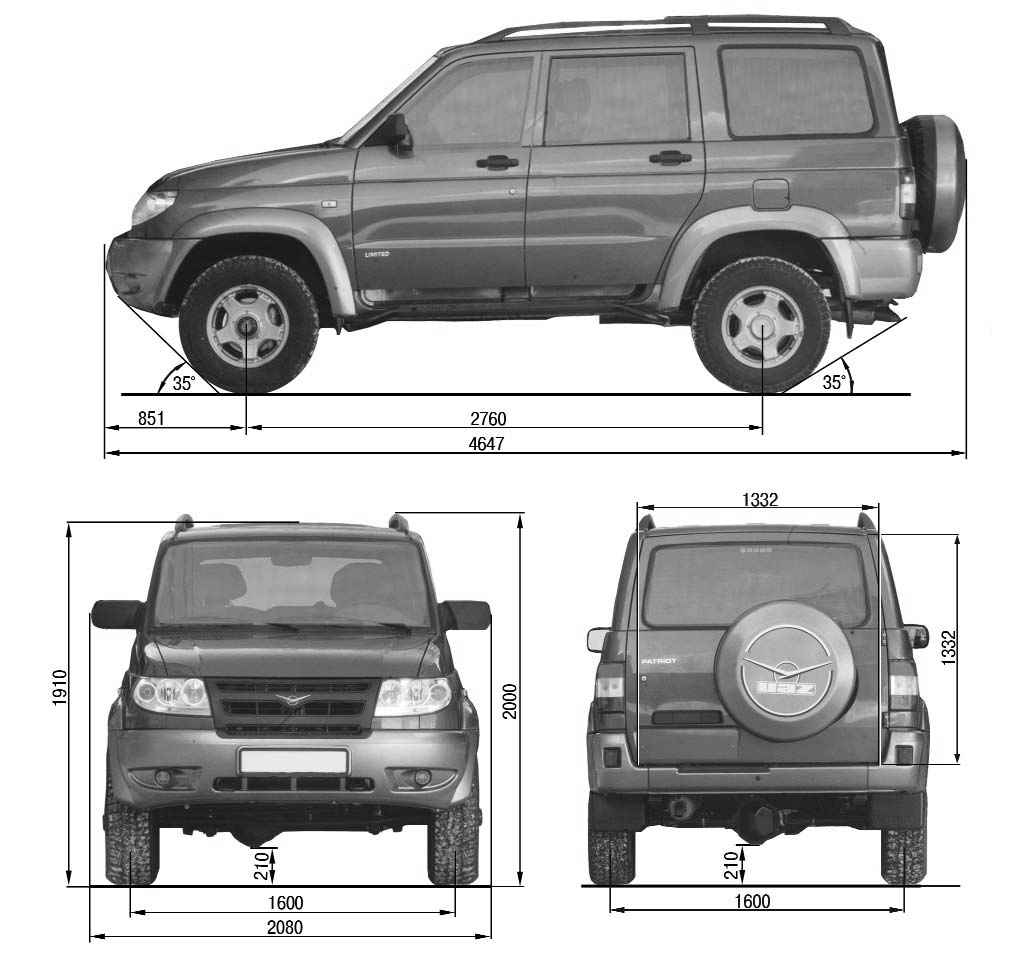

Рис. 1.1. Габаритные размеры автомобиля UAZ Patriot

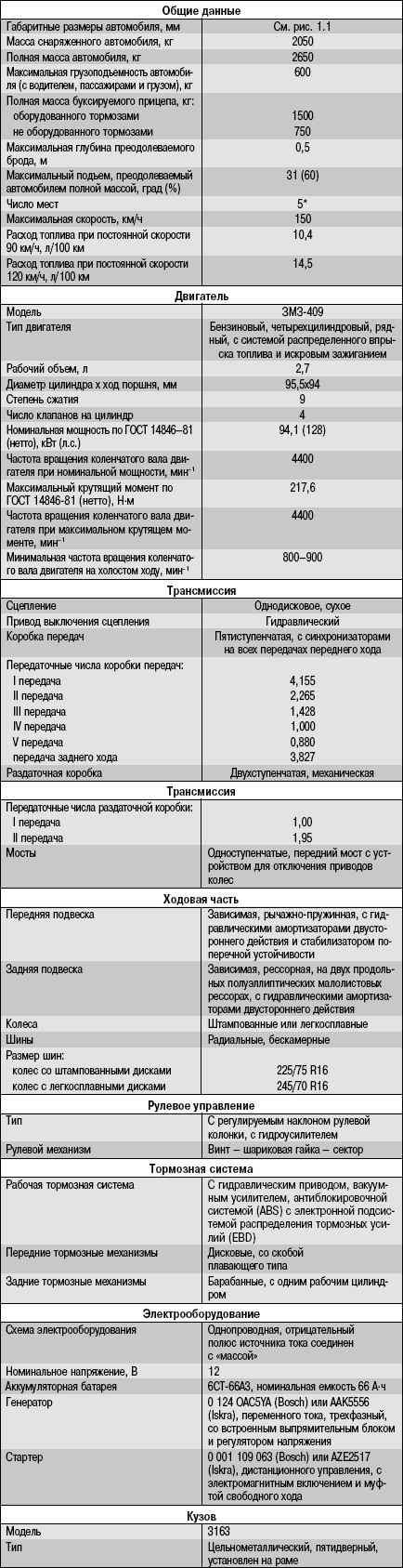

Габаритные размеры автомобилей показаны на рис. 1.1. Техническая характеристика автомобиля приведена в табл. 1.1.

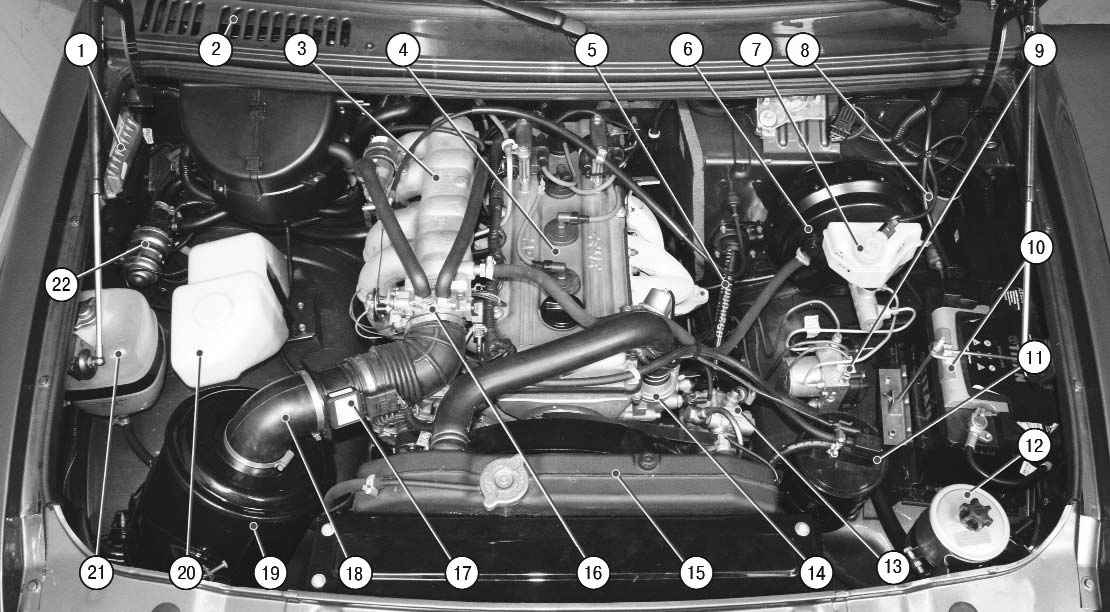

Рис. 1.2. Подкапотное пространство автомобиля: 1 – контроллер системы управления двигателем; 2 – воздухозаборник системы отопления и вентиляции салона; 3 – ресивер; 4 – двигатель; 5 – вал рулевого управления; 6 – вакуумный усилитель тормозов; 7 – бачок главного тормозного цилиндра; 8 – бачок гидропривода выключения сцепления; 9 – электронно-гидравлический блок антиблокировочной системы тормозов (ABS); 10 – аккумуляторная батарея; 11 – адсорбер; 12 – бачок насоса гидроусилителя рулевого управления; 13 – насос гидроусилителя рулевого управления; 14 – термостат; 15 – радиатор системы охлаждения; 16 – дроссельный узел; 17 – датчик массового расхода воздуха; 18 – воздухоподводящая труба; 19 – воздушный фильтр; 20 – бачок омывателя ветрового стекла; 21 – расширительный бачок системы охлаждения двигателя; 22 – электродвигатель с насосом охлаждающей жидкости системы отопления салона

Элементы подкапотного пространства автомобиля UAZ Patriot показаны на рис. 1.2.

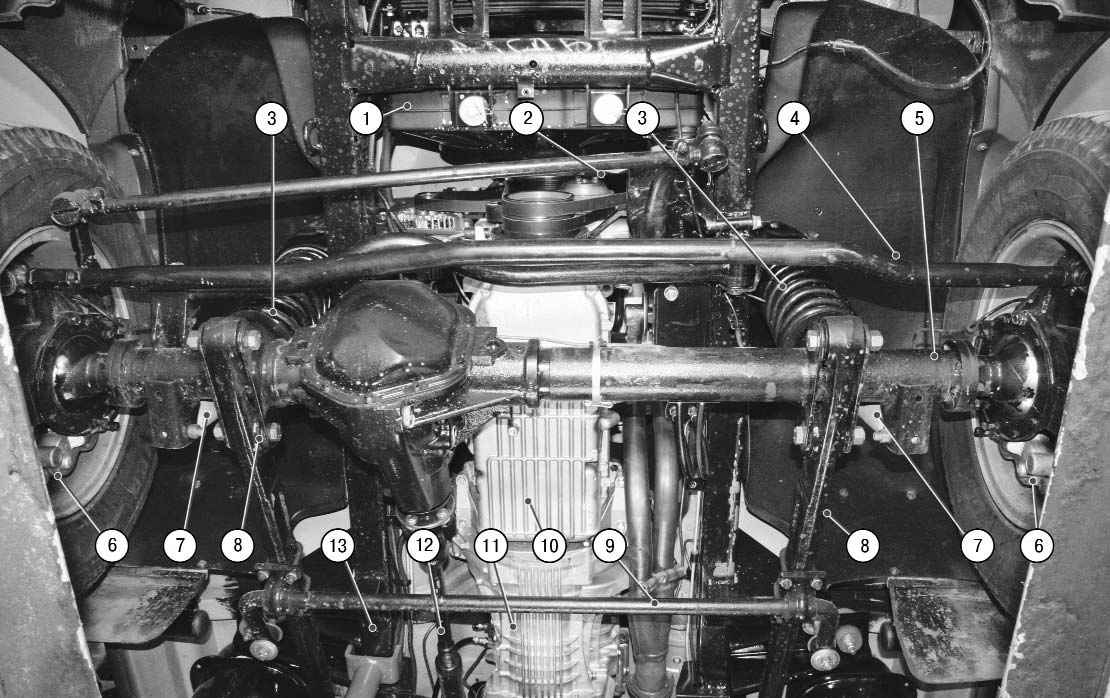

Рис. 1.3. Расположение основных узлов и агрегатов автомобиля (вид снизу спереди): 1 – радиатор системы охлаждения двигателя; 2 – тяга рулевой сошки; 3 – пружина передней подвески; 4 – тяга рулевой трапеции; 5 – передний мост; 6 – передний рабочий тормозной механизм; 7 – амортизатор передней подвески; 8 – рычаг передней подвески; 9 – стабилизатор поперечной устойчивости; 10 – двигатель; 11 – коробка передач; 12 – передний карданный вал; 13 – рама

Расположение основных узлов и агрегатов представлено на рис. 1.3 и 1.4.

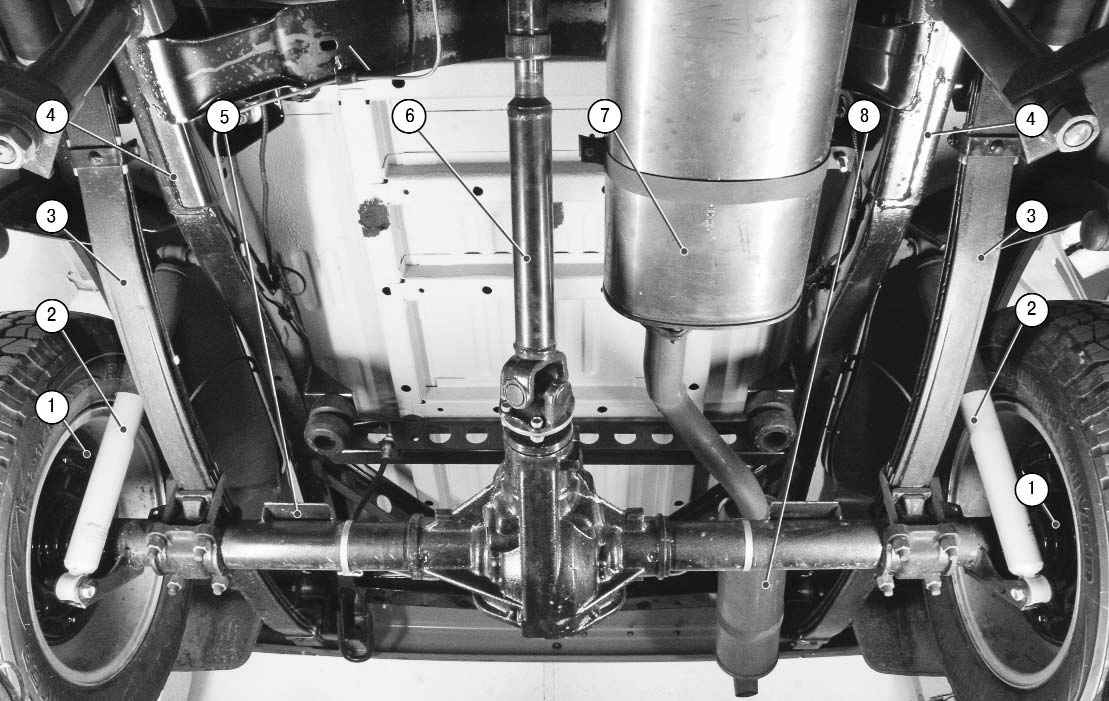

Рис. 1.4. Расположение основных узлов и агрегатов автомобиля (вид снизу сзади): 1 – задний рабочий тормозной механизм; 2 – амортизатор задней подвески; 3 – рессора задней подвески; 4 – рама; 5 – задний мост; 6 – задний карданный вал; 7 – дополнительный глушитель; 8 – основной глушитель
