3.3. Раздаточная коробка

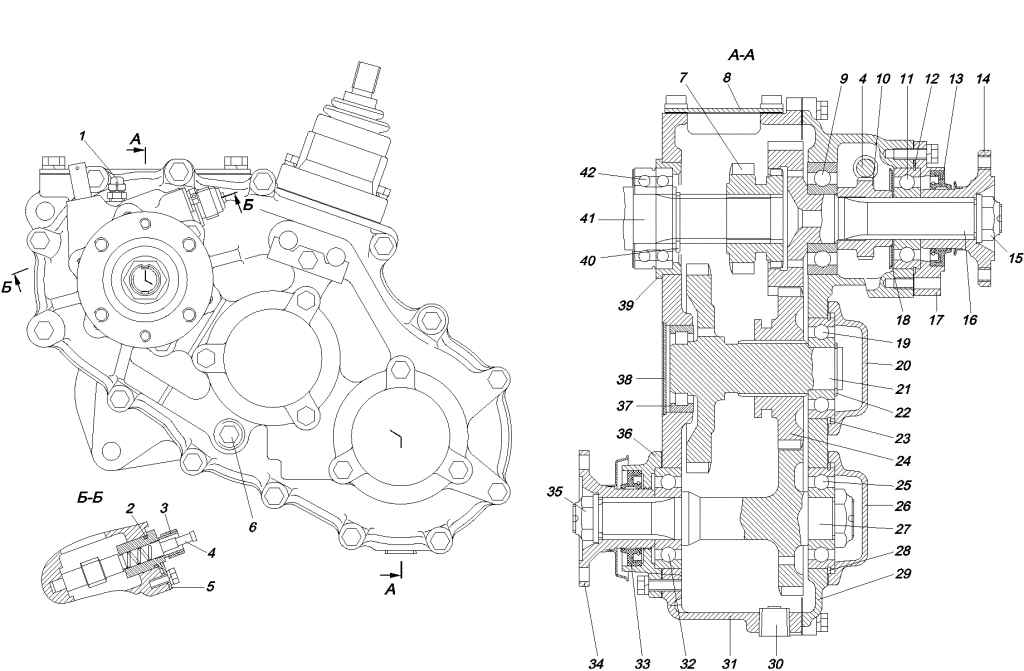

Рис. 203. Раздаточная коpобка: 1 – предохранительный клапан; 2 – уплотнительное кольцо; 3 – штуцер; 4 – ведомая шестерня спидометра; 5 – стопор; 6 – пробка маслоналивного (контрольного) отверстия; 7 – шестеpня ведущая (шестеpня включения пpямой и понижающей пеpедач); 8 – крышка люка; 9, 11 – подшипники вала пpивода заднего моста; 10 – ведущая шестеpня спидометpа; 12, 22, 23, 28, 40 – стопорные кольца; 13, 33 – манжеты; 14, 34 – фланцы с отражателем; 15, 35 – гайки; 16 – вал пpивода заднего моста; 17, 36 – крышки; 18 – маслоотражатель; 19, 37 – подшипники пpомежуточного вала; 20, 26 – крышки подшипника; 21 – пpомежуточный вал;  24 – шестеpня включения пеpеднего моста; 25, 32 – подшипники вала пpивода пеpеднего моста; 27 – вал пpивода пеpеднего моста; 29 – кpышка каpтеpа; 30 – пpобка сливного отвеpстия; 31 – каpтеp; 38 – заглушка; 39 – стакан подшипника; 41 – ведущий вал (вторичный вал коpобки пеpедач); 42 – подшипник ведущего вала (вторичного вала коpобки пеpедач)

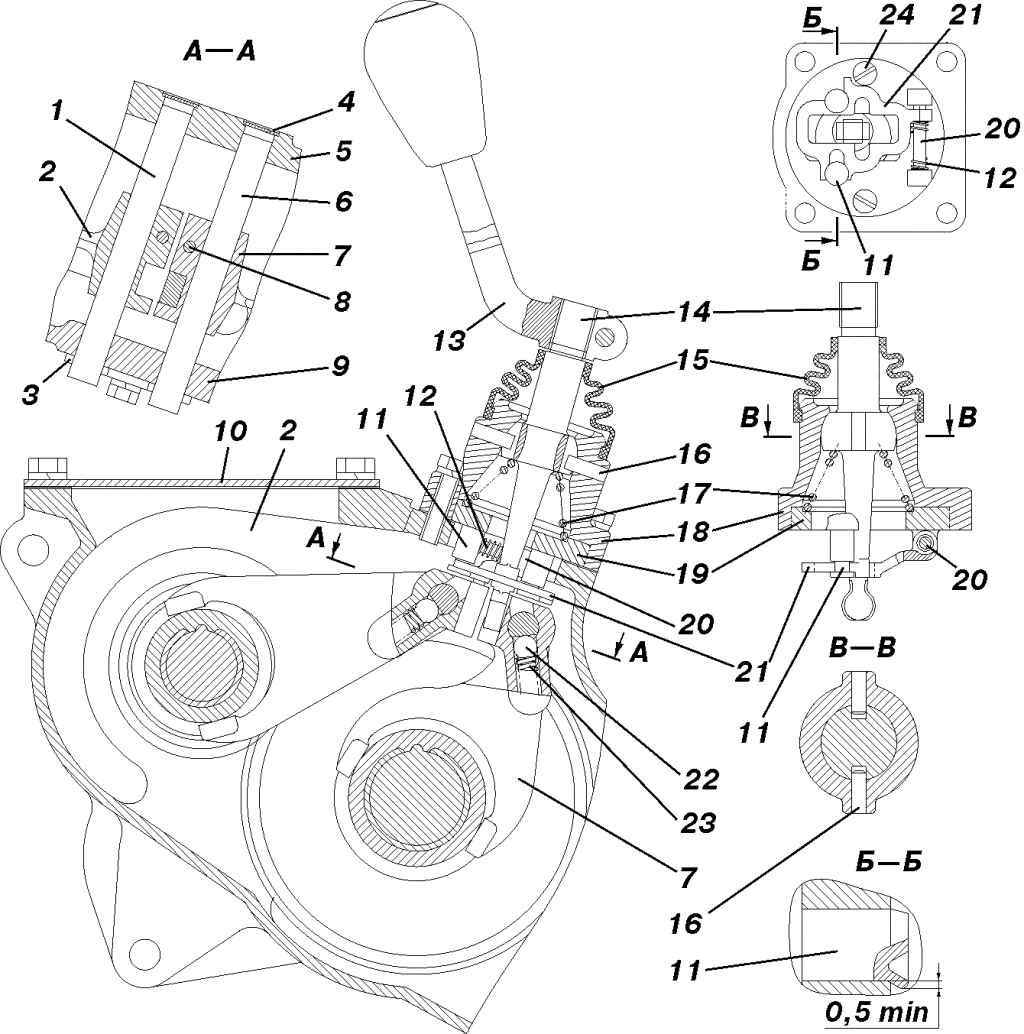

Рис. 204. Механизм переключения раздаточной коробки: 1 – шток вилки включения прямой и понижающей передач; 2 – вилка включения прямой и понижающей передач; 3 – стопорная пластина штоков; 4 – заглушка; 5 – каpтеp раздаточной коробки; 6 – шток вилки включения переднего моста; 7 – вилка включения переднего моста; 8 – штифт; 9 – кpышка каpтеpа; 10 – крышка люка; 11 – стойка фиксатора; 12 – пружина фиксатора; 13 – рычаг переключения; 14 – рычаг вилок включения; 15 – защитный чехол; 16 – штифт; 17 – пружина рычага; 18 – корпус рычага; 19 – пластина крепления фиксатора; 20 – ось фиксатора; 21 – фиксатор; 22 – шарик-фиксатор; 23 – пружина шарика-фиксатора; 24 – винт

Раздаточная коpобка двухступенчатая с понижающей передачей, механическая, с одним рычагом переключения (рис. 203, 204). Раздаточные коробки, применяемые с пятиступенчатой и четырехступенчатой коробкой передач, различаются только картером, рычагом переключения и стаканом подшипника. Присоединительная плоскость картера раздаточной коробки, используемой с четырехступенчатой коробкой передач, имеет прилив-упор подшипника промежуточного вала коробки передач.
