3.1. Сцепление
|
|

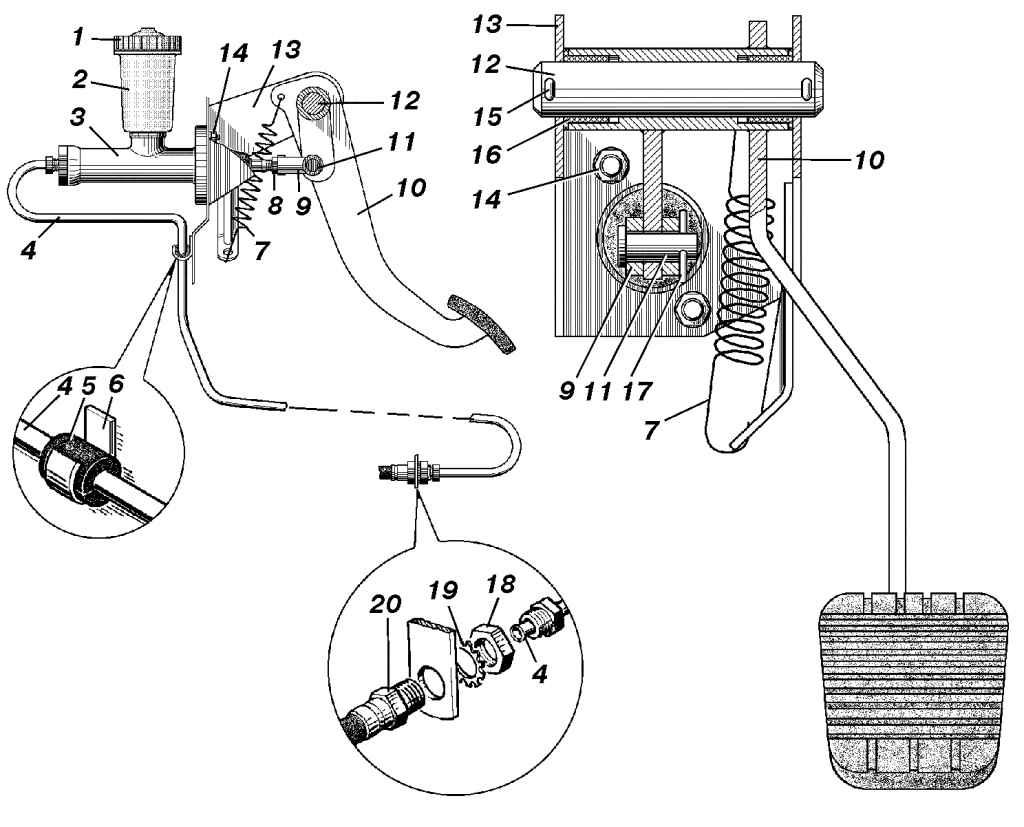

Рис. 182. Привод выключения сцепления (педаль, главный цилиндр и трубопровод): 1 – крышка; 2 – бачок; 3 – главный цилиндр привода выключения сцепления; 4 – трубка главного цилиндра; 5 – защитная втулка; 6 – скоба; 7 – оттяжная пружина; 8 – контргайка; 9 – вилка; 10 – педаль; 11 – палец;
12 – ось педали; 13 – кронштейн; 14 – гайка; 15, 17 – шплинт; 16 – втулка; 18 – гайка крепления шланга; 19 – пружинная шайба; 20 – шланг
|
|
|

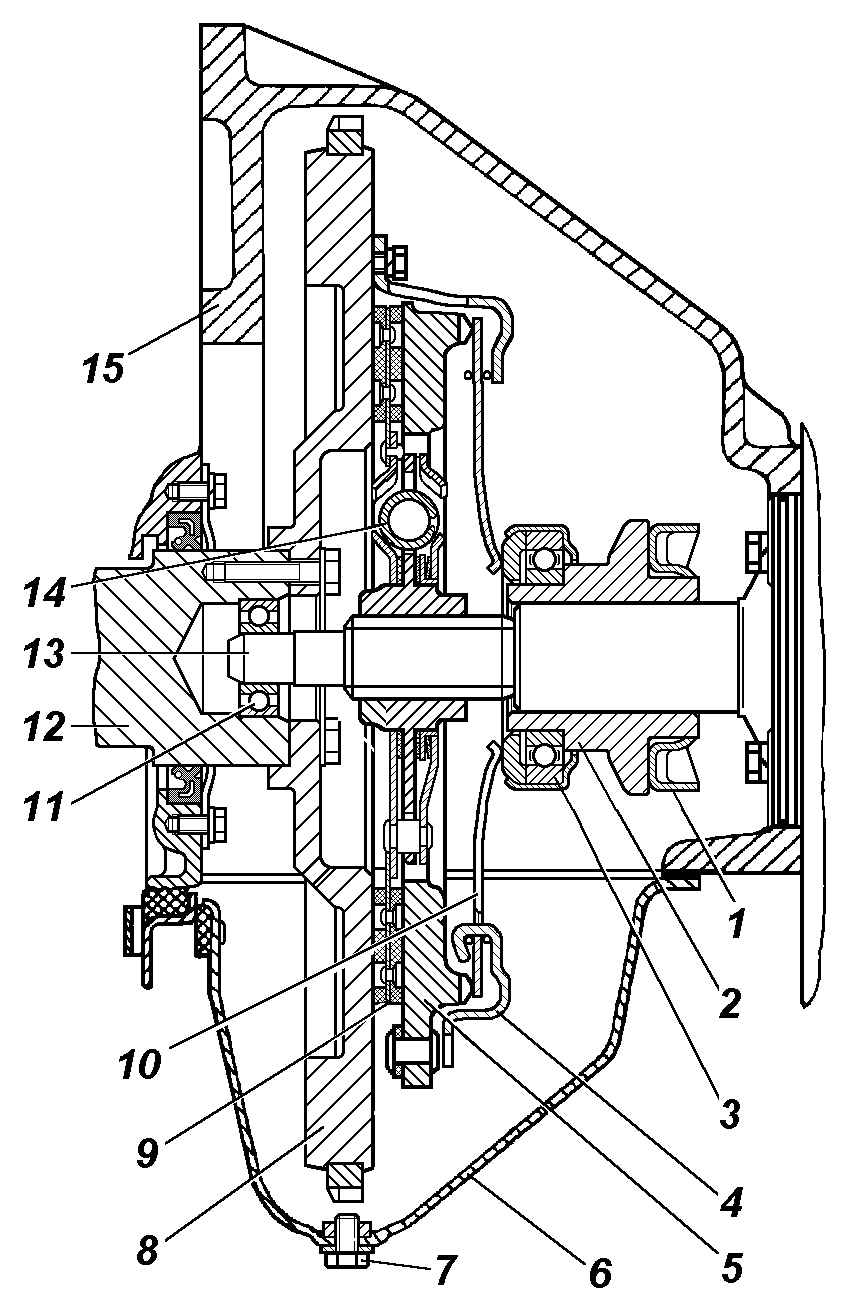

Рис. 180. Сцепление двигателей 420.10-10, 421.10-10 и 4213.10: 1 – вилка подшипника выключения сцепления; 2 – муфта подшипника выключения сцепления; 3 – подшипник выключения сцепления; 4 – кожух нажимного диска; 5 – нажимной диск; 6 – нижняя часть картера сцепления; 7 – пробка; 8 – маховик коленчатого вала; 9 – ведомый диск; 10 – нажимная пружина; 11 – передний подшипник первичного вала коробки передач; 12 – коленчатый вал; 13 – первичный вал коробки передач; 14 – гаситель крутильных колебаний; 15 – картер сцепления; 16 – передняя крышка
|
|
|

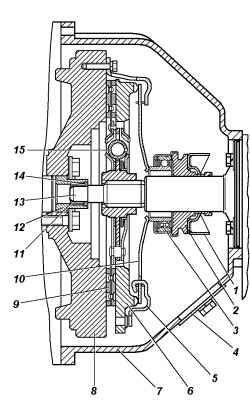

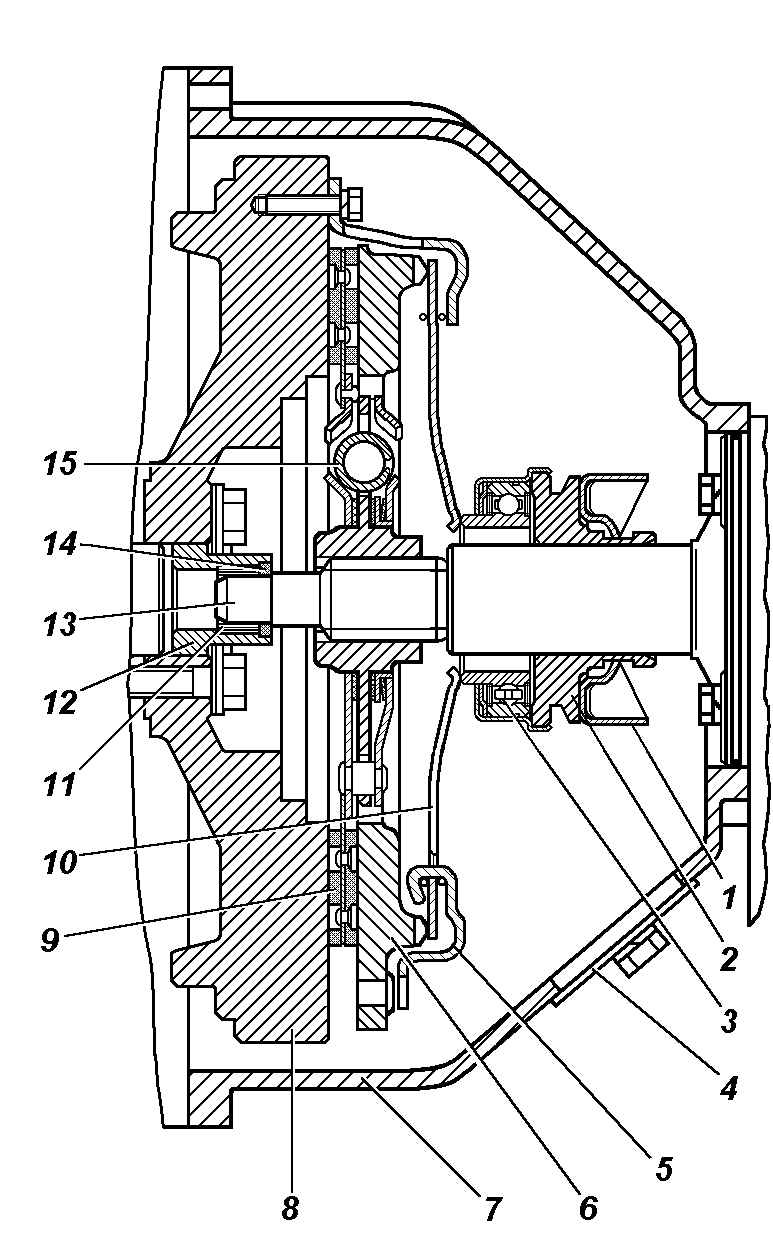

Рис. 181. Сцепление двигателя 425LTRU: 1 – вилка подшипника выключения сцепления; 2 – муфта подшипника выключения сцепления; 3 – подшипник выключения сцепления; 4 – крышка; 5 – кожух нажимного диска; 6 – нажимной диск; 7 – картер сцепления; 8 – маховик коленчатого вала; 9 – ведомый диск; 10 – нажимная пружина; 11 – передний подшипник первичного вала коробки передач; 12 – коленчатый вал; 13 – первичный вал коробки передач; 14 – уплотнительное кольцо; 15 – гаситель крутильных колебаний; 16 – передняя крышка
|
Сцепление ( рис. 180, 181) автомобиля сухое, однодисковое, с центральной нажимной пружиной диафрагменного типа. Привод выключения сцепления ( рис. 182, 183) гидравлический.
|
|

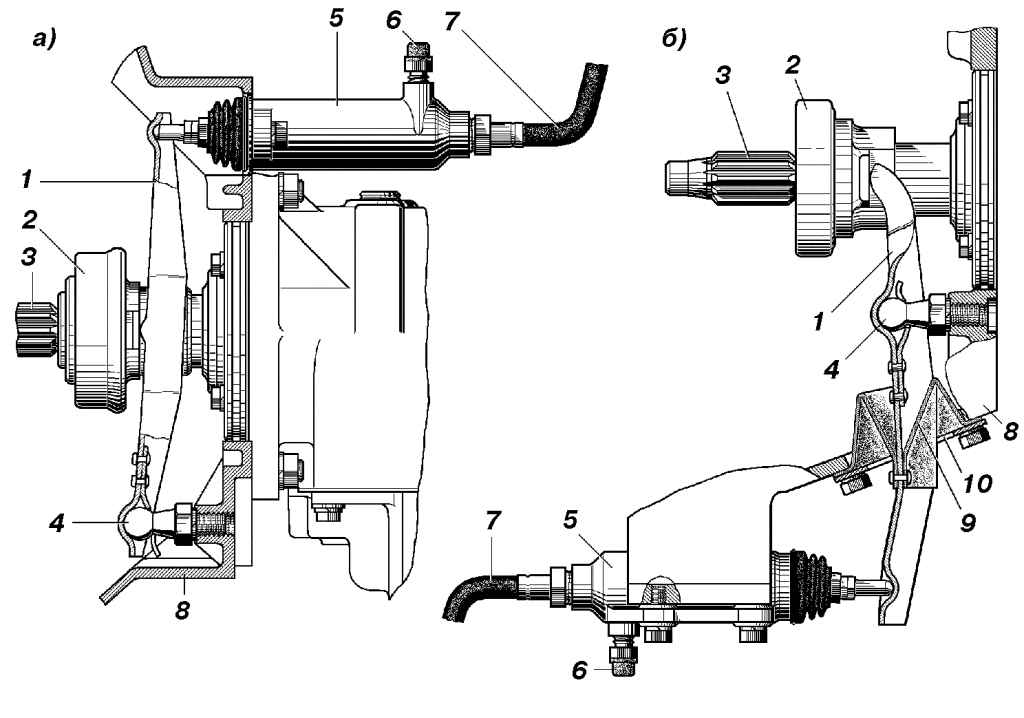

Рис. 183. Привод выключения сцепления (выжимной подшипник, вилка и рабочий цилиндр): а – двигателей 420.10-10, 421.10-10 и 4213.10; б – двигателя 425LTRU; 1 – вилка подшипника выключения сцепления; 2 – подшипник выключения сцепления; 3 – первичный вал коробки передач; 4 – опора вилки; 5 – рабочий цилиндр; 6 – перепускной клапан; 7 – шланг; 8 – картер сцепления; 9 – чехол вилки; 10 – рамка чехла
|
|
