5.22.3. Особенности конструкции системы питания

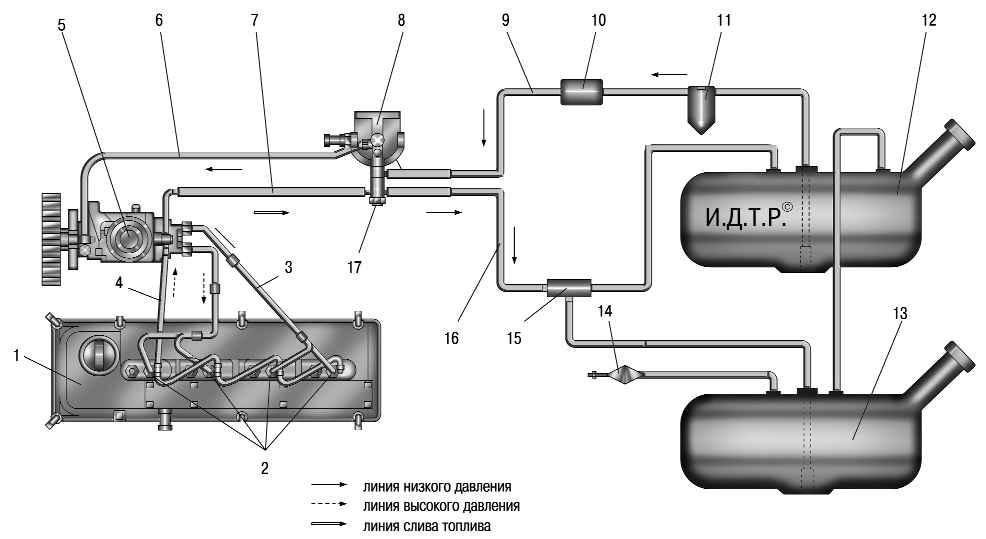

Рис. 5.18. Схема системы питания дизельного двигателя: 1 – двигатель; 2 – форсунки; 3 – топливопроводы высокого давления двигателя; 4 – шланг отвода отсечного топлива от форсунок к ТНВД; 5 – ТНВД; 6 – шланг подвода топлива от фильтра тонкой очистки топлива к ТНВД; 7 – шланг слива топлива от ТНВД к штуцеру фильтра тонкой очистки топлива; 8 – фильтр тонкой очистки топлива; 9 – топливопровод забора топлива от баков; 10 – топливный электронасос; 11 – фильтр грубой очистки топлива; 12 – правый топливный бак; 13 – левый топливный бак; 14 – клапан топливного бака; 15 – струйный насос; 16 – топливопровод слива топлива в баки; 17 – перепускной клапан

Схема системы подачи топлива показана на рис. 5.18.

К фильтру 8 тонкой очистки топливо подается под давлением топливным электронасосом 10 из правого топливного бака 12 через фильтр 11 грубой очистки топлива. Если давление топлива, подаваемого электронасосом, больше 60–80 кПа (0,6–0,8 кгс/см²), открывается перепускной клапан 17, отводя избыточное топливо в топливопровод слива 16.

Очищенное фильтром тонкой очистки топливо далее поступает в топливный насос 5 высокого давления (ТНВД). От ТНВД топливо с помощью плунжера-распределителя ТНВД по топливопроводам 3 высокого давления подается к форсункам 2 в соответствии с порядком работы цилиндров.

Форсунки впрыскивают топливо в камеру сгорания двигателя.

Избыточное топливо и попавший в систему воздух отводятся от форсунок, ТНВД и перепускного клапана по топливопроводам слива топлива в баки.

На автомобили UAZ Hunter с дизельным двигателем устанавливают топливный насос 5 высокого давления типа VE фирмы Bosch со встроенным топливоподкачивающим насосом, корректором по наддуву и электромагнитным клапаном останова топливоподачи. На автомобилях UAZ Hunter применяется ТНВД с двухрежимным механическим регулятором частоты вращения коленчатого вала.

Основной функцией ТНВД является дозированная подача топлива в цилиндры двигателя под высоким давлением, в строго определенный момент времени.

Предупреждения Запрещается полностью вырабатывать топливо из системы питания, так как смазка трущихся деталей ТНВД осуществляется топливом, а при полной выработке топлива ТНВД выйдет из строя. ТНВД является высокоточным изделием, поэтому его ремонт рекомендуется проводить только в специально оборудованных для этих работ мастерских и станциях технического обслуживания автомобилей.

Топливные форсунки 2 (см. рис. 5.18) закрытого типа, с двухстадийной подачей топлива, давление топлива на первой стадии составляет 19,7 МПа (197 кгс/см²), а на второй – 30,9 МПа (30,9 кгс/см²).

Фильтр тонкой очистки топлива 8 (см. рис. 5.18) задерживает мелкие частицы в топливе (примерно 3–5 мкм), чтобы обеспечить нормальную работу ТНВД и форсунок, так как эти элементы системы являются высокоточными деталями.

Перепускной клапан 17 (см. рис. 5.18) установлен на фильтре тонкой очистки топлива и предназначен для слива избыточного топлива, подаваемого топливным насосом, обратно в топливные баки. При давлении топлива 60–80 кПа (0,6–0,8 кгс/см²) перепускной клапан открывается, перераспределяя часть топлива из штуцера подвода топлива в штуцер сливной магистрали.
