5.22.1. Общие сведения

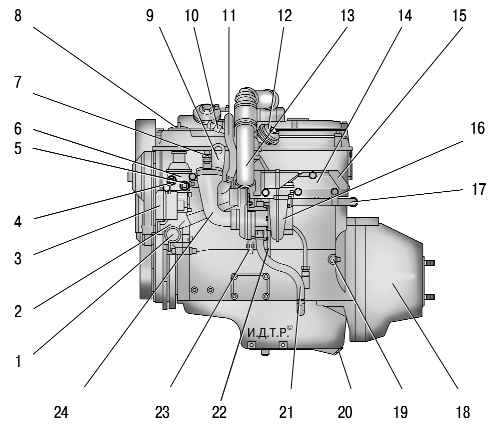

Рис. 5.14. Двигатель ЗМЗ-514 (вид слева): 1 – патрубок водяного насоса подвода охлаждающей жидкости от радиатора; 2 – водяной насос; 3 – насос гидроусилителя рулевого управления; 4 – датчик температуры охлаждающей жидкости системы управления двигателем; 5 – датчик указателя температуры охлаждающей жидкости; 6 – корпус термостата; 7 – датчик сигнальной лампы аварийного падения давления масла; 8 – крышка маслоналивной горловины; 9 – передний кронштейн для подъема двигателя; 10 – рукоятка указателя уровня масла; 11 – шланг вентиляции; 12 – клапан рециркуляции; 13 – выпускной патрубок турбокомпрессора; 14 – выпускной коллектор; 15 – теплоизоляционный экран; 16 – турбокомпрессор; 17 – трубка отопителя; 18 – картер сцепления; 19 – заглушка отверстия под установочный штифт коленчатого вала; 20 – пробка сливного отверстия масляного картера; 21 – шланг слива масла из турбокомпрессора; 22 – нагнетательная трубка масла к турбокомпрессору; 23 – кран слива охлаждающей жидкости; 24 – впускной патрубок турбокомпрессора

Дизельный двигатель ЗМЗ-514, устанавливаемый на автомобиль UAZ Hunter, показан на рис. 5.14 и 5.15.

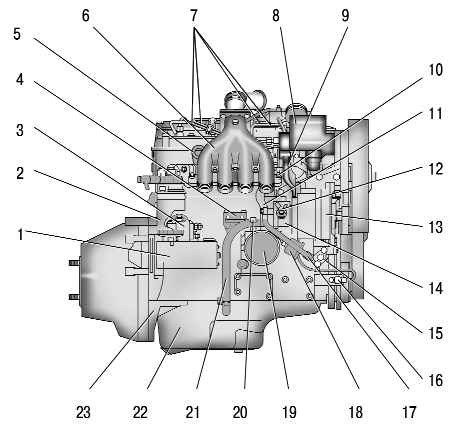

Рис. 5.15. Двигатель ЗМЗ-514 (вид справа): 1 – стартер; 2 – фильтр тонкой очистки топлива; 3 – тяговое реле стартера; 4 – крышка привода масляного насоса; 5 – задний кронштейн подъема двигателя; 6 – ресивер; 7 – топливопроводы высокого давления; 8 – топливный насос высокого давления (ТНВД); 9 – задняя опора ТНВД; 10 – точка крепления «массового» провода контроллера системы управления двигателем; 11 – шланг подвода охлаждающей жидкости к жидкостно-масляному теплообменнику; 12 – штуцер вакуумного насоса; 13 – генератор; 14 – вакуумный насос; 15 – крышка нижнего гидронатяжителя; 16 – датчик положения коленчатого вала; 17 – шланг подвода масла к вакуумному насосу; 18 – датчик указателя давления масла; 19 – масляный фильтр; 20 – патрубок жидкостно-масляного теплообменника отвода охлаждающей жидкости; 21 – шланг слива масла из вакуумного насоса; 22 – масляный картер; 23 – усилитель картера сцепления

Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.

Протоки для охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформацию блока от перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока.

В картере блока цилиндров установлены форсунки, предназначенные для охлаждения поршней маслом.

Головка блока цилиндров отлита из алюминиевого сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр приходится по четыре клапана: два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки, а выпускные — с левой. Привод клапанов осуществляется двумя распределительными валами через гидротолкатели. Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов. В головке блока цилиндров имеются посадочные места под форсунки и свечи накаливания.

Распределительные валы изготовлены из низкоуглеродистой легированной стали. Кулачки распределительных валов разнопрофильные, расположены несимметрично относительно своих осей. На задние торцы валов нанесена маркировка клеймением: на впускном валу – «ВП», на выпускном валу – «ВЫП».

У каждого вала пять опорных шеек. Валы вращаются в опорах, расположенных в головке блока цилиндров и закрытых крышками, расточенными за одно целое с головкой, поэтому крышки опор распределительных валов невзаимозаменяемы.

От осевых перемещений распределительные валы удерживаются упорными полушайбами, установленными в выточки крышек передних опор и входящими выступающими частями в проточки на первых опорных шейках распределительных валов.

Для точной установки фаз газораспределения в первых шейках распределительных валов выполнены технологические отверстия с точно заданным угловым расположением относительно профиля кулачков.

При сборке привода распределительных валов точное их положение достигается благодаря фиксаторам, установленным в технологические отверстия на первых шейках распределительных валов через отверстия в передней крышке.

Технологические отверстия необходимы и для контроля фаз газораспределения в процессе эксплуатации двигателя.

На первой переходной шейке распределительных валов есть две лыски под ключ для удерживания распределительных валов при установке звездочек.

Поршни также отлиты из алюминиевого сплава. На днище поршня отлита маркировка размерной группы диаметра юбки поршня (буквы «A», «B», «Y») и нанесена стрелка, необходимая для правильной ориентации поршня при установке в двигатель (стрелка должна быть направлена в сторону переднего торца блока цилиндров). Внизу юбки поршня выполнена выемка, которая обеспечивает расхождение поршня с форсункой охлаждения. В головке поршня выполнены три канавки: в двух верхних установлены компрессионные кольца, в нижней — маслосъемное. Канавка под верхнее компрессионное кольцо изготовлена в упрочняющей вставке из нирезистового чугуна. На каждом поршне установлены три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца отлиты из чугуна.

Ось отверстия для поршневого пальца смещена на 0,5 мм в правую сторону (по направлению движения автомобиля) от средней плоскости поршня.

Шатуны стальные, кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна снабжена крышкой, прикрепленной двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся. Крышки шатунов обрабатывают в сборе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и их крышках выбиты номера соответствующих цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. В нижнюю головку шатуна устанавливают тонкостенные вкладыши.

Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник носка первичного вала коробки передач.
