4.5.1. Проверка и регулировка натяжения ремня привода генератора и водяного насоса

1. Снимите вентилятор.

2. Выверните три болта крепления муфты вентилятора к его ступице и снимите муфту.

3. Снимите кожухи ремня привода ТНВД.

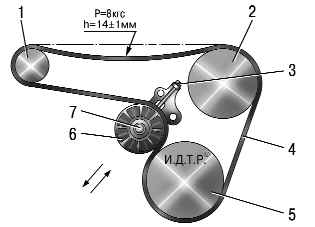

Рис. 4.7. Регулировка ремня привода генератора и водяного насоса: 1 – шкив генератора; 2 – шкив водяного насоса; 3 – болт перемещения натяжного ролика; 4 – ремень привода агрегатов; 5 – шкив коленчатого вала; 6 – натяжной ролик; 7 – болт крепления натяжного ролика на оси

4. Ослабьте затяжку болта 7 (рис. 4.7) крепления натяжного ролика и отрегулируйте регулировочным болтом натяжение ремня, добившись его прогиба (14±1) мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Полезный совет Натяжение можно проверять, оттягивая ветвь ремня пружинными весами типа безмен.

5. Затяните болт крепления натяжного ролика и установите все ранее снятые детали в порядке, обратном снятию.
