8.2.7. Регулировка передней двери

ПРИМЕЧАНИЕ Прежде чем приступать к регулировке положения двери в автомобилях, оснащенных боковыми подушками безопасности и подушками безопасности занавесочного типа, необходимо отсоединить отрицательную (–) клемму от вывода аккумуляторной батареи. После регулировки проверьте работоспособность контрольной лампы системы дополнительных средств безопасности (SRS), боковой подушки безопасности и подушки безопасности занавесочного типа.

Последовательность действий одинакова для правой и левой сторон автомобиля.

Ниже описаны операции, которые выполняются с левой стороны автомобиля.

Центровочные болты используются для крепления дверных петель к кузову и двери. Невозможно произвести регулировку двери с установленными центровочными болтами. При регулировке центровочные болты следует заменить стандартными болтами (с шайбами).

Момент затяжки болта, для которого не указано значение, можно найти в таблице в начале раздела.

Проверьте переднюю левую дверь.

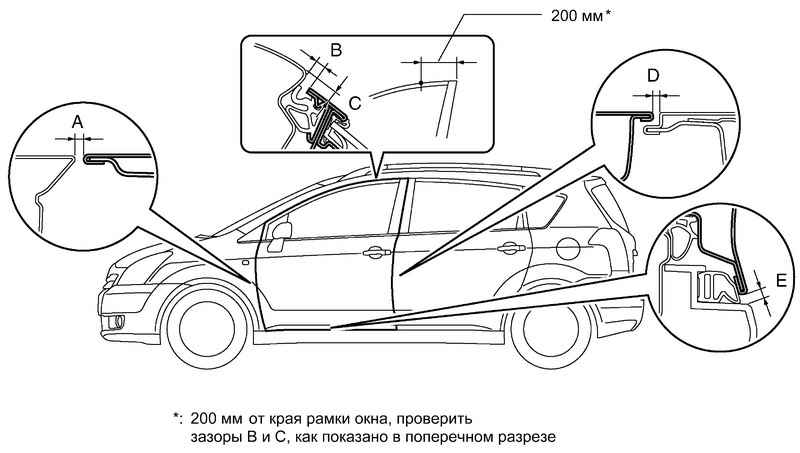

Рис. 8.38. Схема проверки регулировки передней двери

Убедитесь, что зазоры, отмеченные буквами от A до Е, не превышают номинальных значений (рис. 8.38).

Отрегулируйте переднюю левую дверь.

Отсоедините отрицательный (–) провод от вывода аккумуляторной батареи.

ВНИМАНИЕ Работы необходимо начинать не раньше, чем через 90 с после выключения зажигания (OFF) и отсоединения отрицательной клеммы аккумуляторной батареи. (Система дополнительных средств безопасности имеет собственный резервный источник питания. Если начать работу до истечения 90 с после отсоединения отрицательной клеммы от аккумуляторной батареи и выключения зажигания (OFF), может случайно активироваться система дополнительных средств безопасности (SRS).)

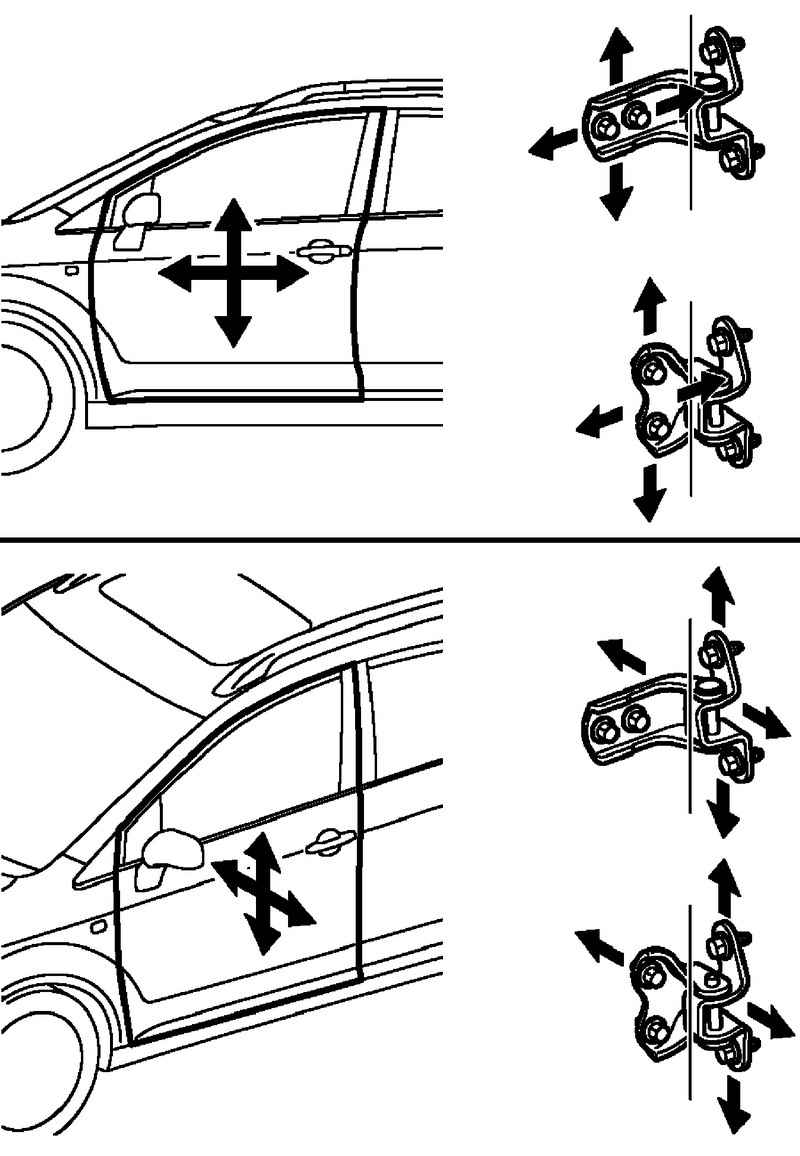

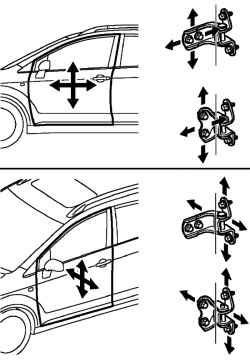

Рис. 8.39. Схема регулировки передней двери в разных плоскостях

С помощью специального инструмента SST отрегулируйте дверь в горизонтальной и вертикальной плоскости, ослабляя болты крепления дверных петель к кузову (рис. 8.39).

После регулировки затяните болты крепления петель к кузову.

Момент затяжки: 26 Н·м.

Отрегулируйте дверь в горизонтальной и вертикальной плоскости, ослабляя болты крепления петель к двери.

После регулировки затяните болты крепления петель к двери.

Момент затяжки: 26 Н·м.

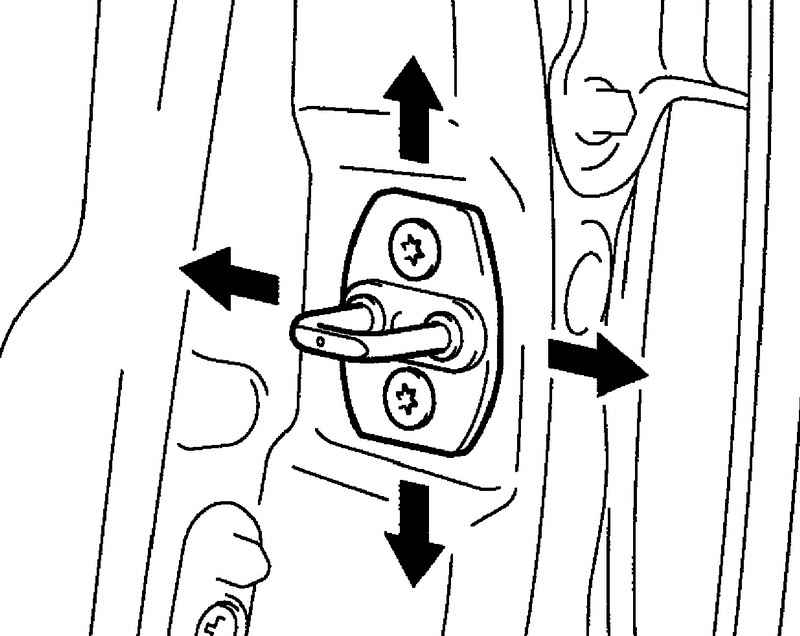

Рис. 8.40. Регулировка защелки

Отрегулируйте положение защелки замка двери, ослабив винты крепления защелки и ударяя по ней пластмассовым молотком (рис. 8.40).

После регулировки затяните винты крепления защелки.

Момент затяжки: 23 Н·м.

Подсоедините отрицательный (–) провод к выводу аккумуляторной батареи.

Проверьте контрольную лампу SRS.
