8.2.1. Замена переднего бампера

ПРИМЕЧАНИЕ Установка выполняется в обратной разборке последовательности. При этом описываются лишь дополнительные моменты, имеющие важное значение при установке. Если для болта не указан момент затяжки, см. таблицу стандартных моментов затяжки для болтов.

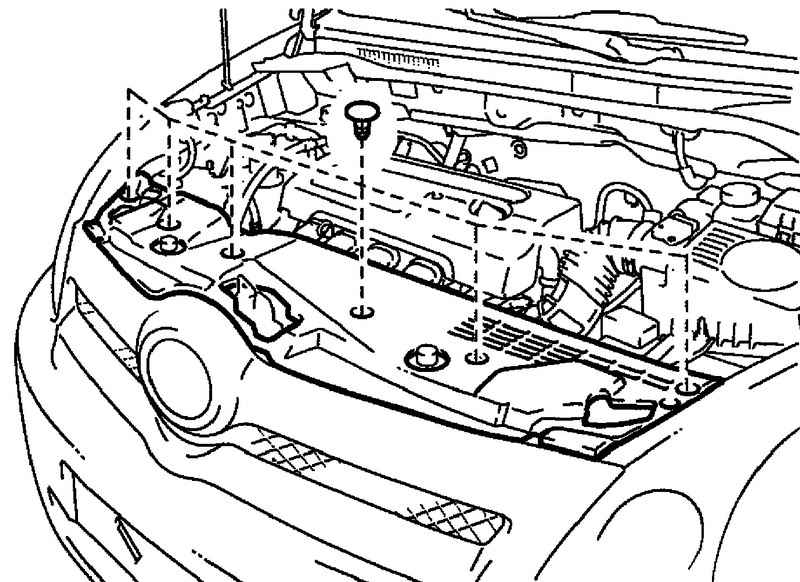

Рис. 8.8. Крепление кожуха радиатора

Съемником извлеките 6 клипс и снимите верхний кожух (рис. 8.8).

Съемником извлеките 3 клипсы, обозначенные буквой А.

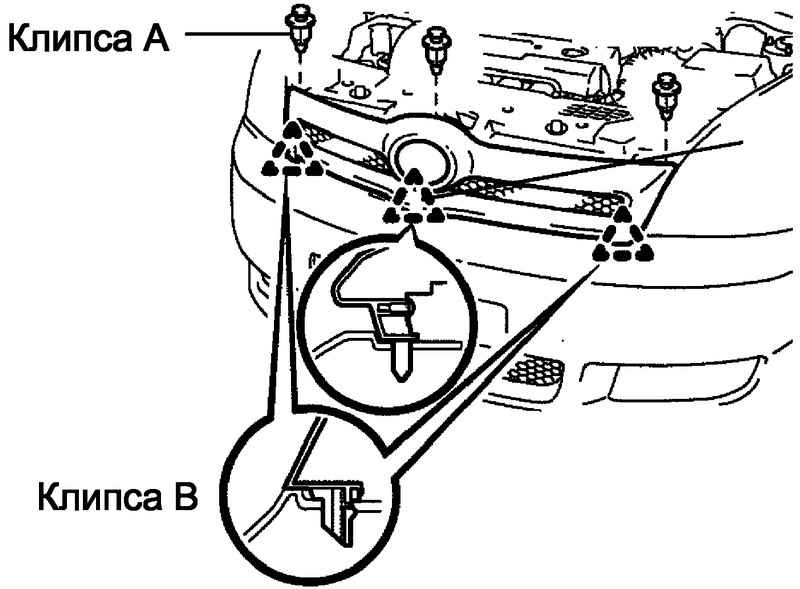

Рис. 8.9. Крепление решетки радиатора

Отверткой извлеките 2 клипсы, обозначенные буквой В, и клипсу С, затем снимите решетку радиатора (рис. 8.9).

ПРИМЕЧАНИЕ Перед началом работы оберните лезвие отвертки изолентой.

Выверните 3 винта и снимите видеокамеру.

Выверните 8 винтов и снимите кронштейн решетки радиатора.

Снимите передний левый брызговик.

Снимите передний правый брызговик.

Рис. 8.10. Крепление переднего подкрылка

Выверните 4 винта (рис. 8.10).

Съемником извлеките клипсы и снимите подкрылоки.

Частично извлеките подкрылки.

ПРИМЕЧАНИЕ Полностью извлекать подкрылок не требуется.

Снимите передние подкрылки.

ПРИМЕЧАНИЕ Порядок выполнения для обеих сторон одинаков.

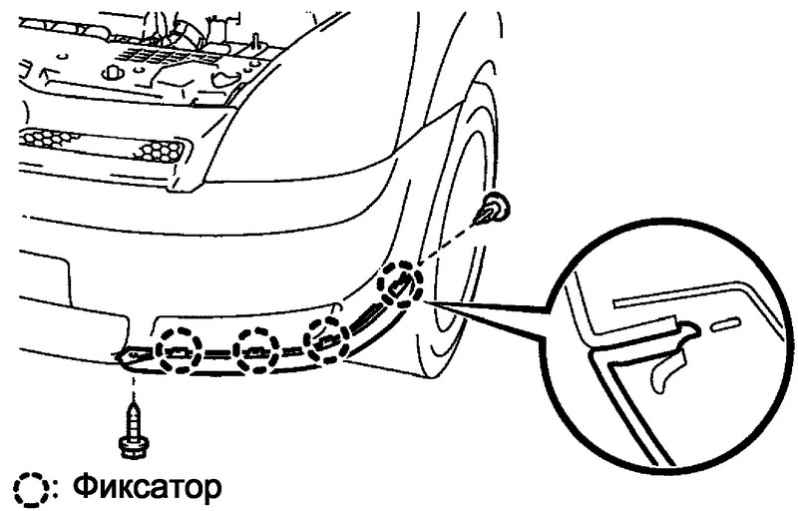

Рис. 8.11. Крепление переднего спойлера

Отверткой извлеките 4 фиксатора и снимите спойлер (рис. 8.11).

ПРИМЕЧАНИЕ Перед началом работы оберните лезвие отвертки изолентой.

Снимите правый передний спойлер.

Рис. 8.12. Болты крепления переднего бампера

Выверните 6 винтов и 2 болта (рис. 8.12).

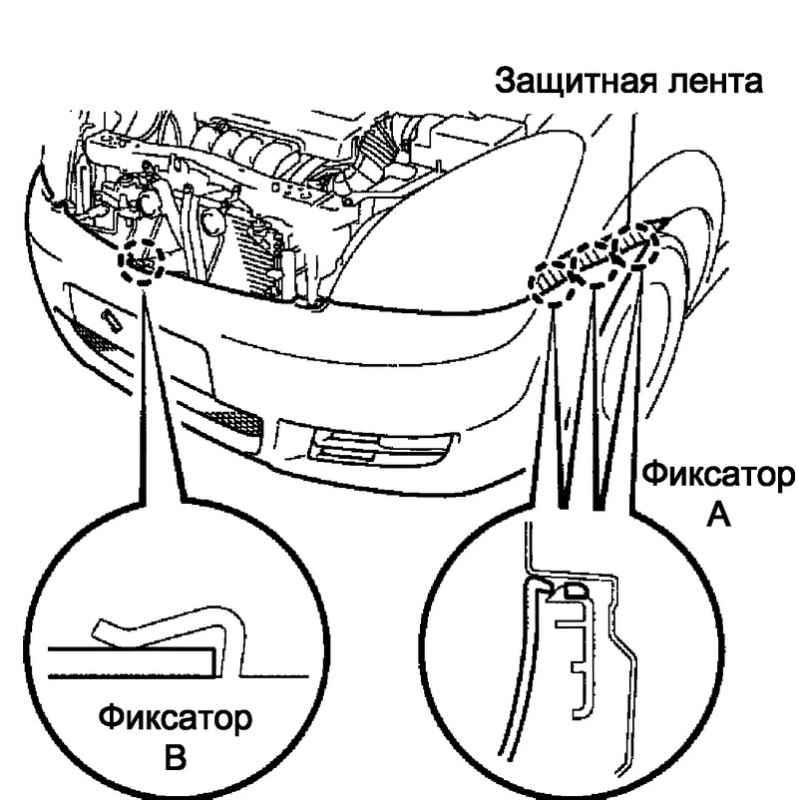

Рис. 8.13. Установка защитной ленты

Поместите под передний подкрылок защитную ленту (рис. 8.13).

Отверткой отсоедините 6 фиксаторов, обозначенных буквой А, и фиксатор В, затем снимите бампер.

Для автомобилей с омывателями фар: отсоедините 3 шланга омывателя от 2 насосов и от бачка с жидкостью омывателя.

Для автомобилей с противотуманными фарами: отсоедините от 2 противотуманных фар 2 разъема.

Для автомобилей с ультразвуковыми датчиками: отсоедините от 2 ультразвуковых датчиков 2 разъема.

Отверткой отсоедините 4 фиксатора и снимите форсунки.

Выверните 2 болта и снимите насосы с бампера.

Извлеките 2 фиксатора и снимите 2 датчика.

Отверткой отсоедините 16 фиксаторов и снимите нижнюю решетку радиатора.

Выверните 4 винта и снимите противотуманные фары.

Снимите крышки левого и правого проемов переднего бампера.

Выверните 4 винта и снимите кронштейн.

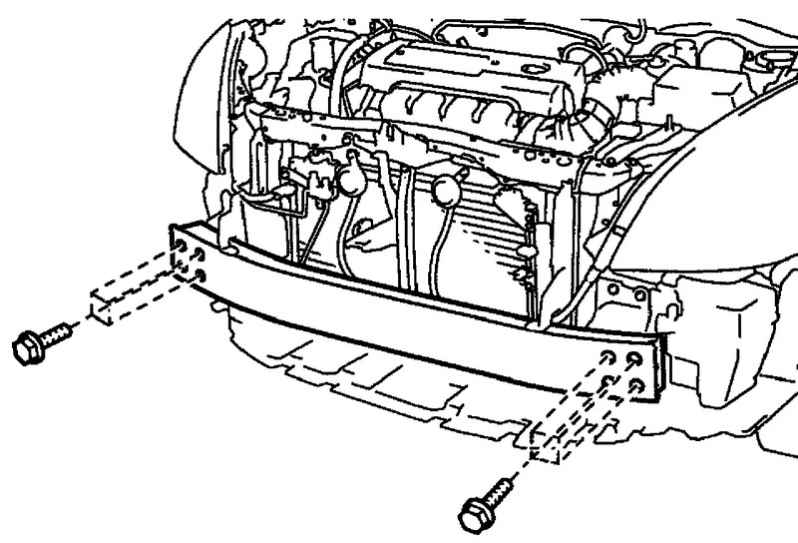

Рис. 8.14. Снятие усилителя бампера

Выверните 8 болтов и снимите усилитель бампера (рис. 8.14).

ЗакрепитЕ усилитель переднего бампера 8 болтами.

Момент затяжки: 77 Н·м.
