7.1.2. Система зарядки

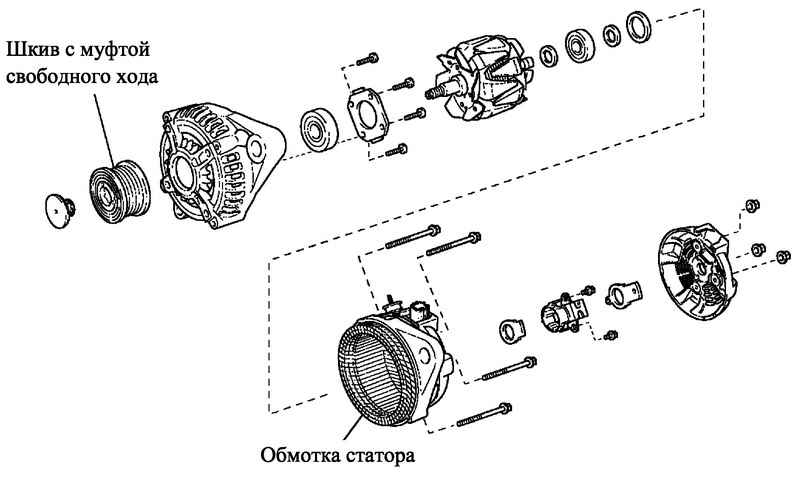

Рис. 7.3. Компоненты генератора

В составе системы зарядки аккумуляторной батареи имеется генератор с сегментной обмоткой.

Шкив генератора снабжен муфтой свободного хода.

Для привода генератора использован поликлиновой ремень, натяжение которого поддерживается автоматическим натяжителем.

Генератор с сегментной обмоткой обладает высоким КПД, значительным выходным током при небольших габаритах и малой массе.

Для компенсации крутильных колебаний коленчатого вала двигателя и существенного уменьшения износа приводного ремня шкив генератора снабжен муфтой свободного хода.

В связи с применением шкива с муфтой свободного хода введен новый специальный инструмент SST (09820-63020).

В отличие от обычного генератора, у которого имеется клемма F, используемая для проверки, у

генератора с сегментной обмоткой данная клемма отсутствует.

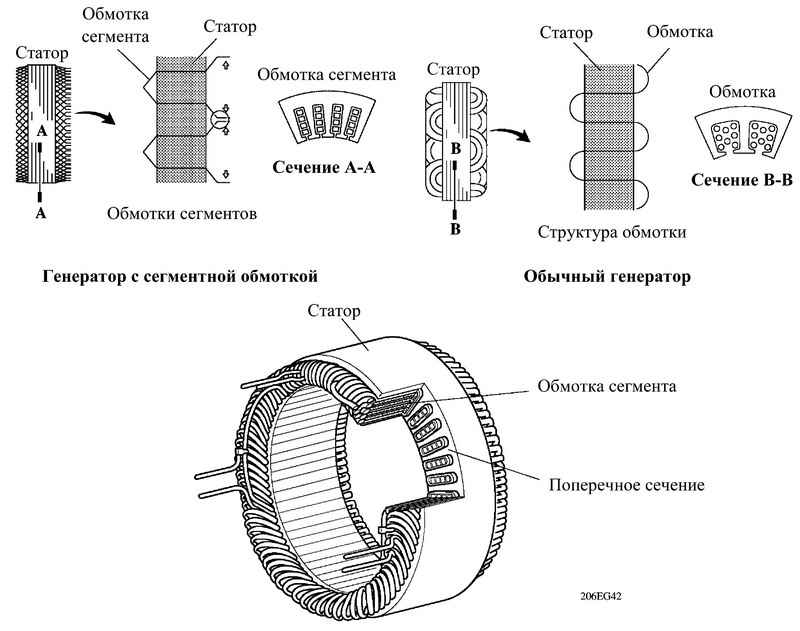

Рис. 7.4. Конструкция генератора

Обмотка статора генератора состоит из сегментов, концы обмоток которых соединены между собой пайкой. Электрическое сопротивление этих проводников уменьшено по сравнению с обмоткой обычного стартера благодаря их особой форме. Такая конструкция позволяет уменьшить размеры генератора.

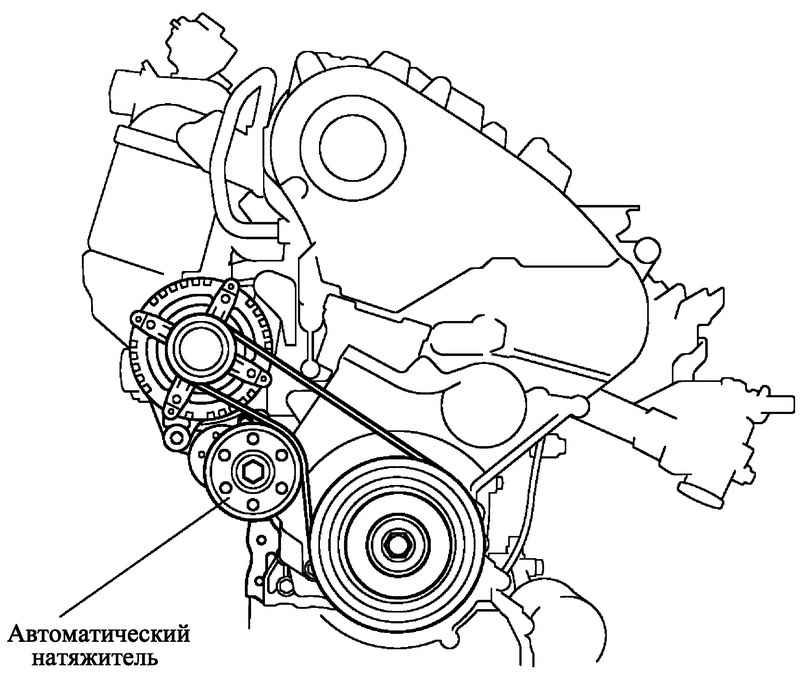

Рис. 7.5. Приводной ремень генератора

Применение автоматического натяжителя ремня позволяет избежать регулировки натяжения.
