7.1.1. Стартер

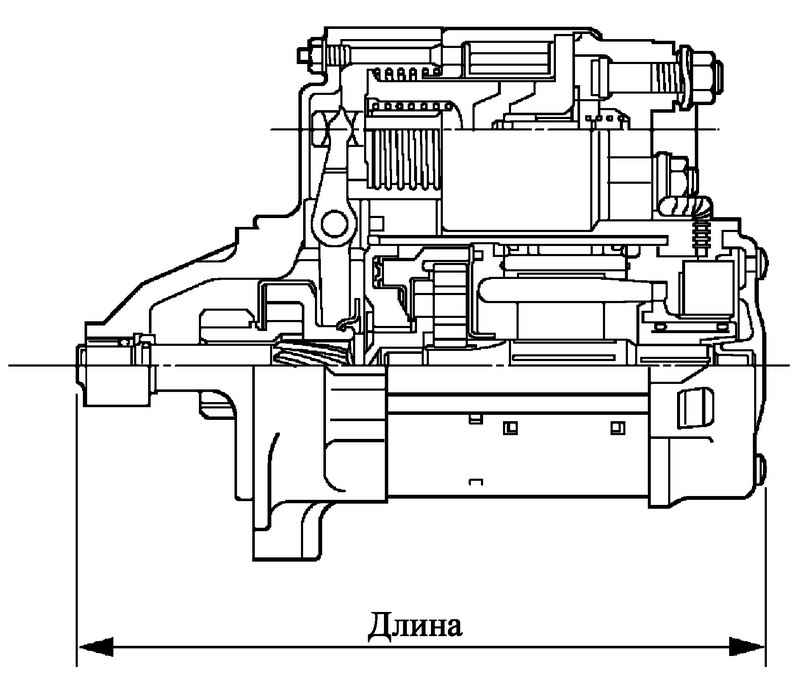

Рис. 7.1. Стартер

Вместо полюсных обмоток, используемых в стартере обычной конструкции, в стартере с планетарным редуктором используются межполюсные магниты.

Межполюсные магниты расположены так, что суммарный магнитный поток увеличивается, а длина статора уменьшается.

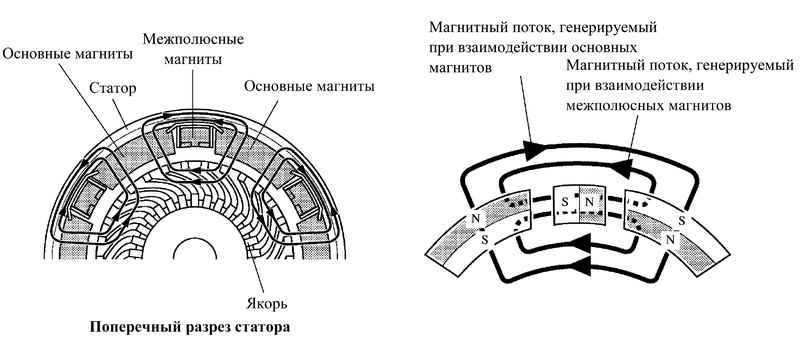

Рис. 7.2. Конструкция стартера

Вместо полюсных обмоток, используемых в стартере обычной конструкции, в стартере этого типа используются постоянные магниты двух типов: основные и межполюсные. Данные магниты размещены поочередно внутри статора. Магнитный поток, возникающий между основными и межполюсными магнитами, складывается с потоком, генерируемым основными магнитами.

Кроме увеличения суммарного значения магнитного потока, такая конструкция позволяет уменьшить общую длину статора.
