4.4.1. Процедуры проверки

Измерьте высоту некоторых точек шасси автомобиля.

ПРИМЕЧАНИЕ

Перед проверкой углов установки задних колес, отрегулируйте высоту шасси автомобиля в соответствии с указанными значениями.

Проверка схождения колес

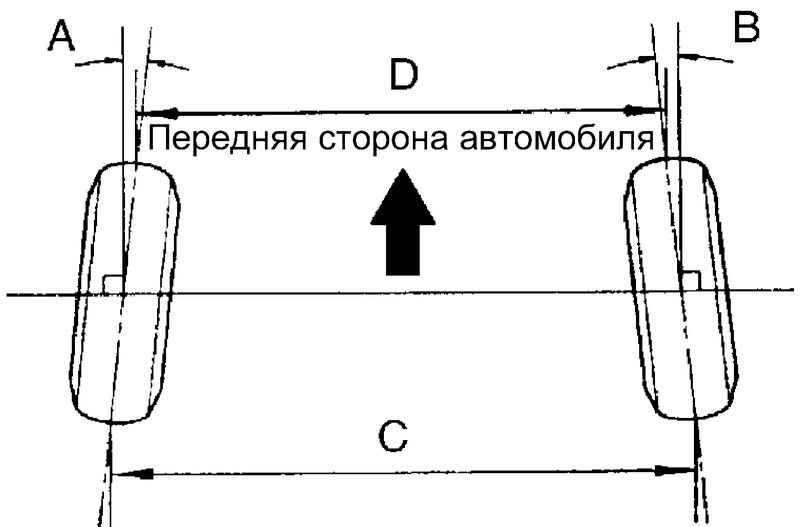

Рис. 4.34. Схождение задних колес

ПРИМЕЧАНИЕ

Величину «C-D» измеряйте только в случае, если измерить «A+B» невозможно.

Если схождение не соответствует номинальному диапазону, проверьте исправность и степень износа деталей подвески и, при необходимости, замените.

Проверка развала задних колес

Установите оборудование для измерения развала – схождения – наклона поворотного шкворня или установите автомобиль на стенд для регулировки углов установки колес.

Проверьте развал колес.

ПРИМЕЧАНИЕ

Развал задних колес не регулируется. Если развал не соответствует номинальному диапазону, проверьте исправность и степень износа деталей подвески и, при необходимости, замените.
