2.5.2. Проверка поликлинового ремня привода генератора

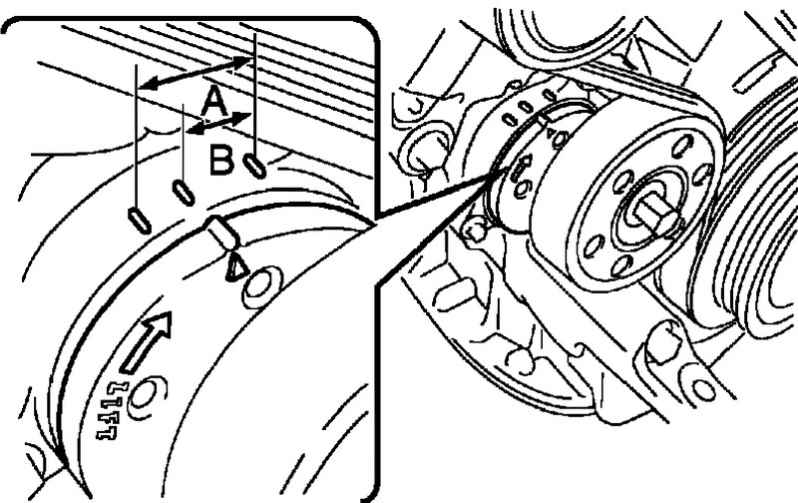

Рис. 2.318. Шкалы нанесенные на корпус привода генератора для проверки натяжения поликлинового ремня

Убедитесь, что указатель натяжения находится в зоне А шкалы автоматического натяжителя. Если указатель натяжения находится вне зоны А, замените ремень новым (рис. 2.318).

ПРИМЕЧАНИЕ

После замены приводного ремня измерьте натяжение нового ремня, указатель натяжения должен находиться в зоне В (рис. 2.318).
