2.10.6. Замена топливного фильтра в сборе (1CD-FTV)

Отсоедините отрицательную клемму аккумуляторной батареи.

Отсоедините разъем и жгут проводов массового расходомера воздуха.

Снимите крышку воздушного фильтра с шлангом воздушного фильтра.

Извлеките фильтрующий элемент воздушного фильтра.

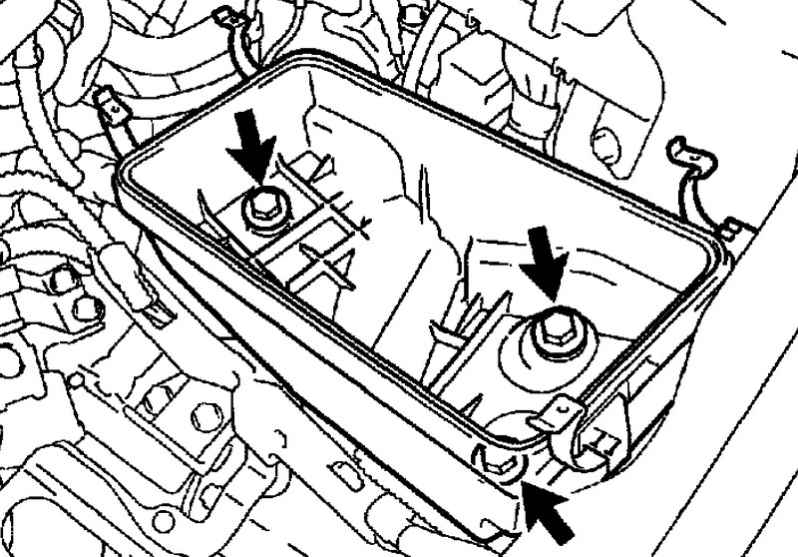

Рис. 2.534. Крепление корпуса воздушного фильтра

Выверните 3 болта и снимите корпус воздушного фильтра (рис. 2.534).

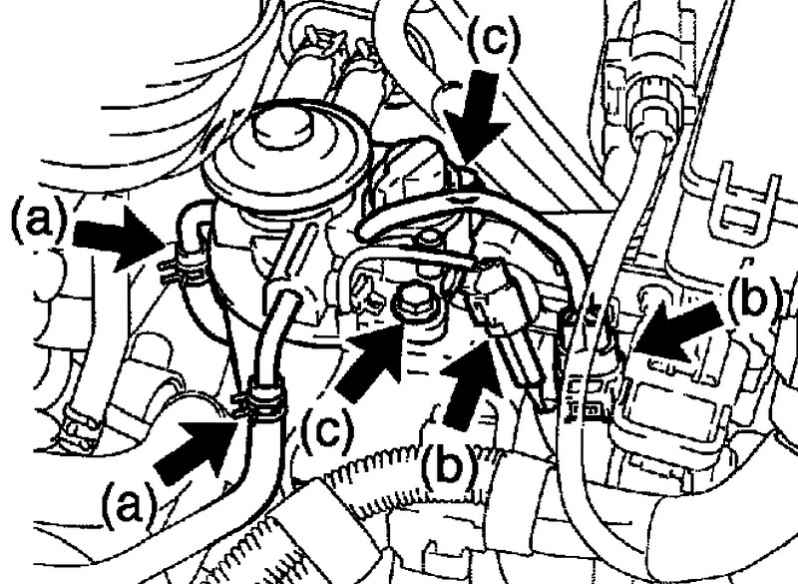

Рис. 2.535. Крепление топливного фильтра

Отсоедините от топливного фильтра 2 топливных шланга.

Отсоедините 2 разъема.

Выверните 2 болта, затем снимте топливный фильтр.

Выверните пробку сливного отверстия, затем слейте топливо из топливного фильтра.

Закрепите топливный фильтр в тисках с мягкими накладками на губках.

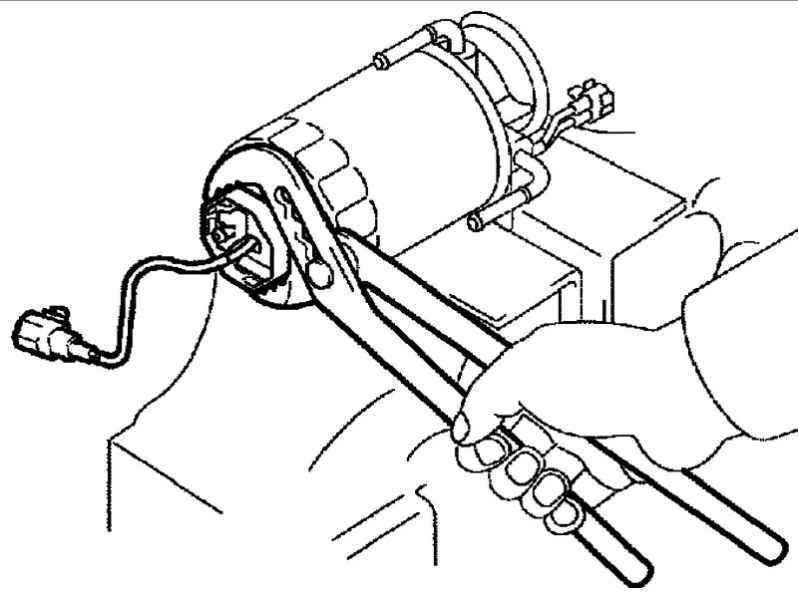

Рис. 2.536. Снятие датчика присутствия воды в топливном фильтре

Плоскогубцами с тонкими губками извлеките датчик присутствия воды в топливном фильтре (рис. 2.536).

ПРИМЕЧАНИЕ Действовуйте осторожно, чтобы не повредить датчик присутствия воды в топливном фильтре.

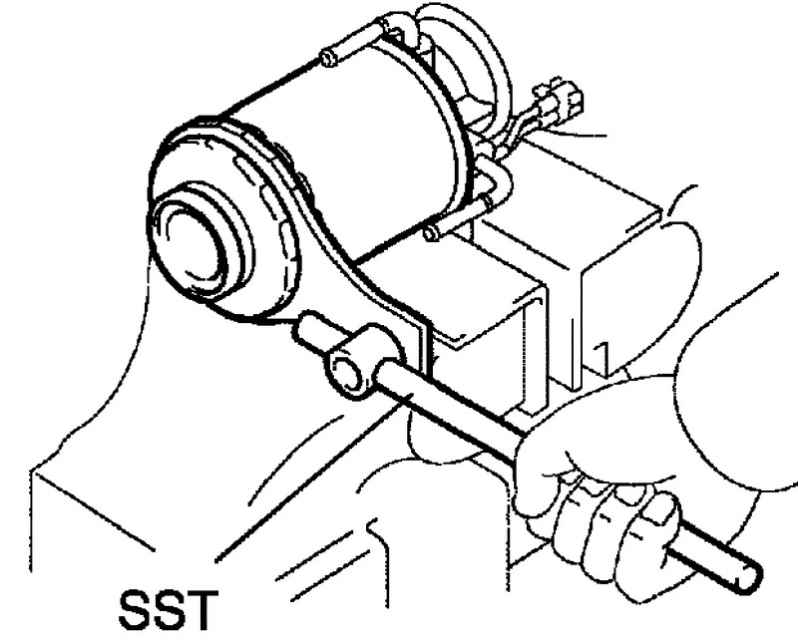

Рис. 2.537. Извлечение фильтрующего элемента топливного фильтра

С помощью SST извлеките фильтрующий элемент топливного фильтра (рис. 2.537).

Проверьте и очистите корпус топливного фильтра, в который устанавливается фильтрующий элемент.

Смажьте топливом прокладку нового фильтрующего элемента топливного фильтра.

Осторожно наверните фильтрующий элемент топливного фильтра на штуцер, затем затяните его, чтобы прокладка правильно расположилась в посадочном месте.

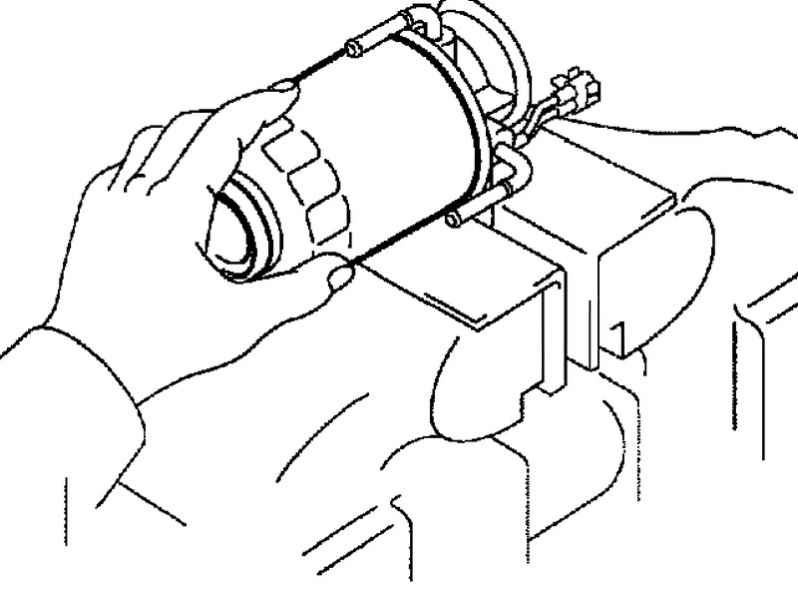

Рис. 2.538. Установка топливного фильтра

Вручную доверните на 3/4 оборота (рис. 2.538).

Установите на датчик присутствия воды в топливном фильтре новое уплотнительное кольцо.

Смажьте уплотнительное кольцо датчика присутствия воды топливом.

Установите датчик присутствия воды в топливный фильтр и затяните его вручную.

Установите топливный фильтр и закрепите 2 болтами.

Момент затяжки: 18 Н·м.

Присоедините 2 разъема.

Присоедините к топливному фильтру 2 топливных шланга.

Установите воздушный фильтр в сборе.

Момент затяжки: 7,0 Н·м.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.

Залейте топливо.

Несколько раз нажмите на рычаг насоса, пока не почувствуется сопротивление, чтобы заполнить фильтр топливом.

Убедитесь в отсутствии утечек топлива.
