1.1.18. Система электростеклоподъемников

В состав электропривода стеклоподъемников на новой модели входит ЭБУ и два датчика Холла. ЭБУ управляет стеклоподъемниками, а два датчика Холла позволяют определить положение стекла и направление вращения электродвигателя. Когда из замка зажигания извлечен ключ, системой управляет ЭБУ кузова.

Введена функция плавной остановки стекла. Если включен режим автоматического управления стеклоподъемником, эта функция снижает скорость перемещения стекла при приближении к полностью открытому или полностью закрытому положению.

На новой Corolla Verso установлена система электростеклоподъемников, в состав которой входит оборудование перечисленное в таблице 1.23.

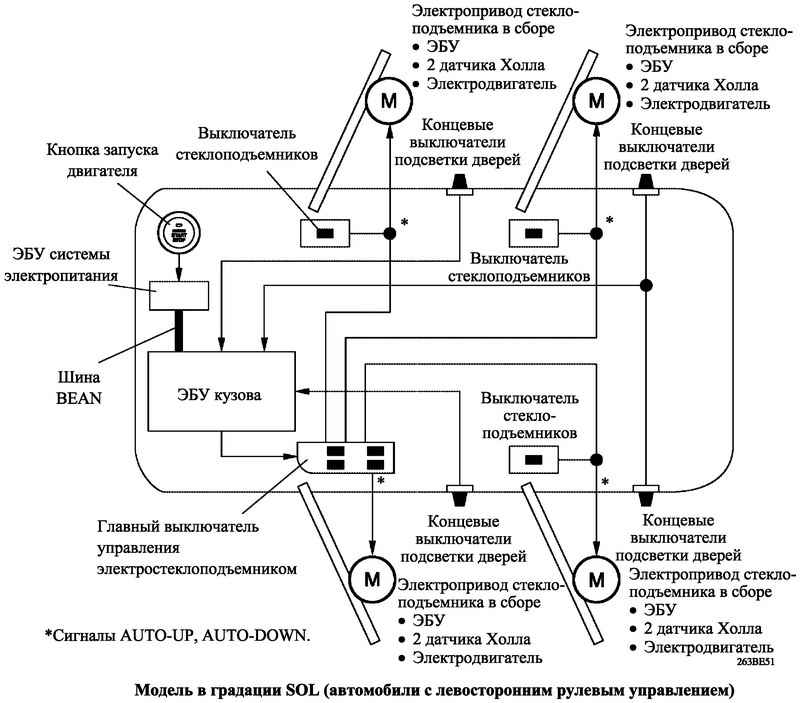

Рис. 1.54. Блок-схема системы электростеклоподъемников

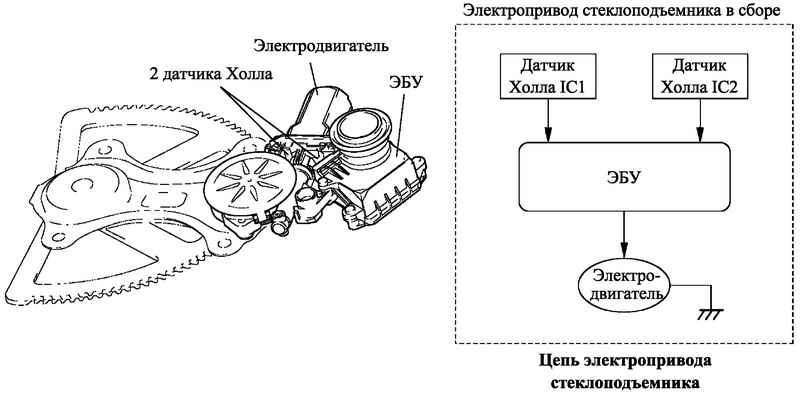

Рис. 1.55. Электропривод стеклоподъемников

Привод электростеклоподъемников включает в себя ЭБУ, два датчика Холла и электродвигатель. Если с главного выключателя стеклоподъемников или с выключателя управления стеклоподъемником поступает сигнал «AUTO-UP» или «AUTO-DOWN», ЭБУ включает электродвигатель привода. На червячную передачу установлены два датчика Холла. Датчик Холла преобразует изменения магнитного потока, возникающие при вращении червячного колеса, в импульсные сигналы и направляет их на ЭБУ электростеклоподъемника (рис. 1.55).

Рис. 1.56. Определение величины перемещения и момента блокировки стекла посторонним предметом

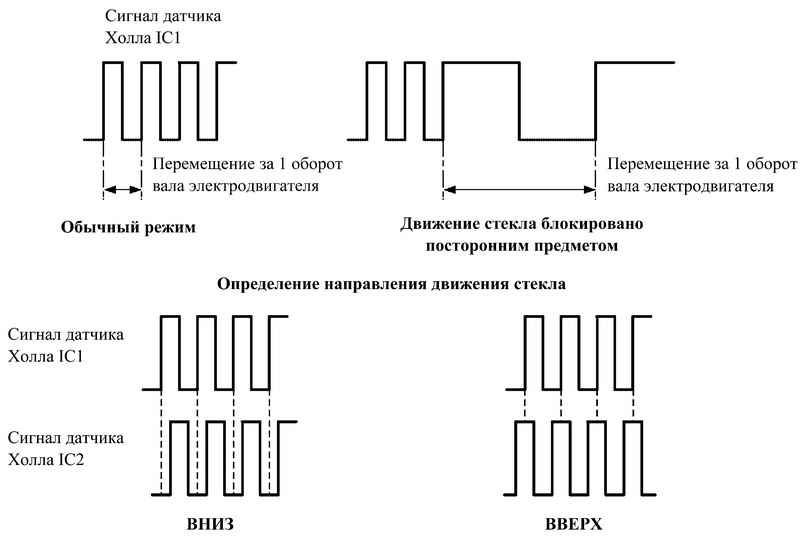

Для управления функцией травмобезопасности ЭБУ электростеклоподъемника определяет величину перемещения и момент блокировки стекла посторонним предметом по импульсным сигналам с датчика Холла IC1; направление перемещения стекла определяется по разности фаз импульсов, поступающих с датчика Холла IC1 и датчика Холла IC2 (рис. 1.56).

ЭБУ запоминает исходное положение соответствующего стекла. При отключении клеммы аккумуляторной батареи, предохранителя или разъема привода данные теряются, однако после восстановления соединения работоспособность стеклоподъемника (как в ручном, так и в автоматическом режиме) восстанавливается. Поэтому после отключения, следует инициализировать систему, выполнив указанные ниже действия.

Удерживать главный переключатель или переключатель управления стеклоподъемником в положении UP.

При удерживании переключателя в положении UP около 1 спосле подъема стекла до упора ЭБУ стеклоподъемника запомнит исходное положение стекла.

Повторить ту же процедуру для запоминания исходного положения стекол остальных дверей. Процедура проверки изменена в соответствии с изменениями в схеме электропривода стеклоподъемников.
