9.13. Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) - часть 6

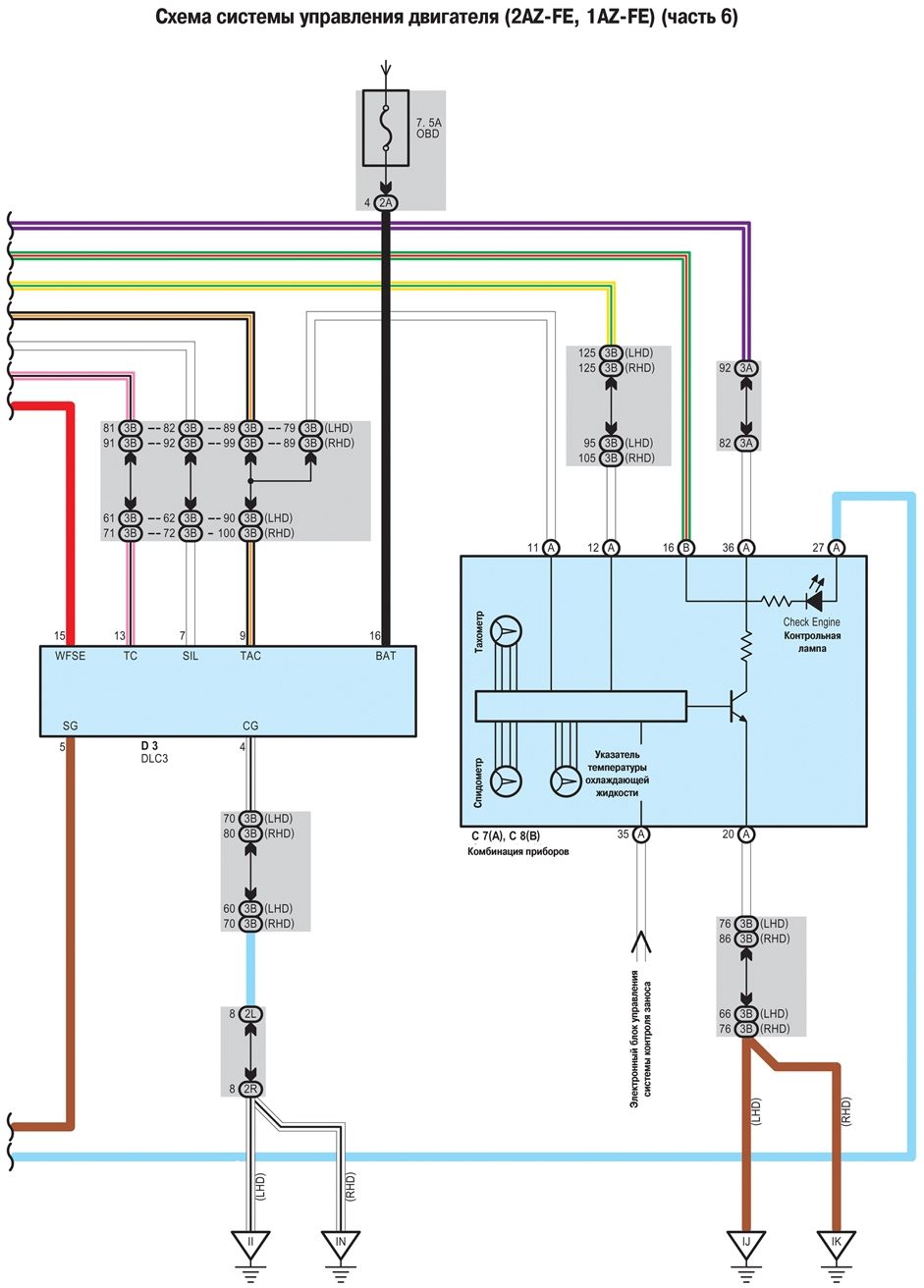

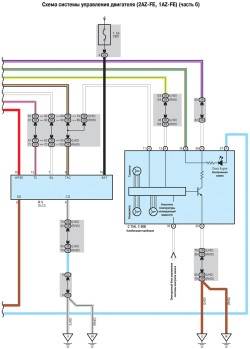

Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) - часть 6

« предыдущая страница
9.12. Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) - часть 5
^
к оглавлению
следующая страница »
9.14. Схема антиблокировочной системы тормозов - часть 1
