9.11. Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) - часть 4

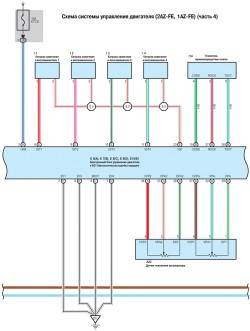

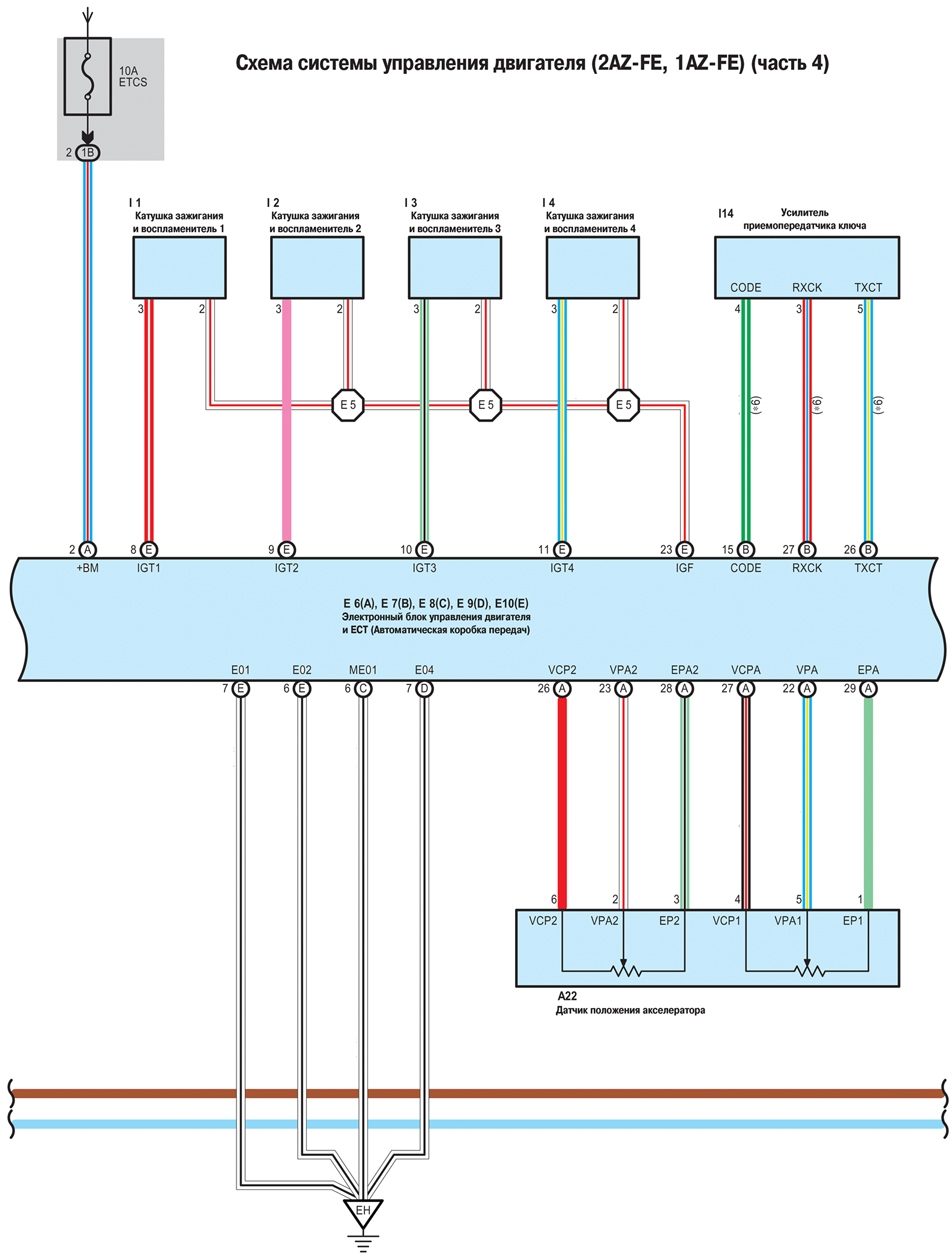

Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) - часть 4
