8.8.2.5. Цикл предварительного охлаждения испарителя

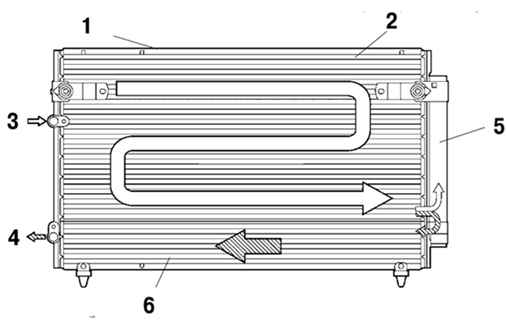

Рис. 8.78. Схема цикла предварительного охлаждения испарителя: 1 – многопоточный испаритель; 2 – элемент конденсации; 3 – газообразный хладагент; 4 – жидкий хладагент; 5 – модулятор; 5 – элемент переохлаждения

В принятом цикле предварительного охлаждения (рис. 8.78), после того, как хладагент проходит через элемент конденсации испарителя, жидкий и газообразный хладагент, который не мог быть сжижен, охлаждаются снова в элементе переохлаждения. Таким образом, хладагент посылается в испаритель в почти полностью сжиженном состоянии.

ПРИМЕЧАНИЕ Точка, в которой воздушные пузыри исчезают в хладагенте цикла переохлаждения, ниже, чем соответствующее количество хладагента, которым должна быть заполнена система. Поэтому, если система перезаряжается хладагентом в точке, в которой исчезают воздушные пузыри, количество хладагента будет недостаточным. В результате это отразится на рабочих характеристиках системы.
