7.5.11. Проверка внутреннего зеркала заднего вида

Подсоедините положительную клемму батареи к выводу «1», а отрицательную клемму – к выводу «2».

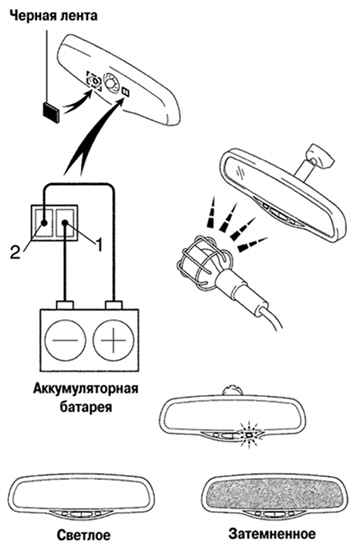

Рис. 7.78. Схема проверки внутреннего зеркала заднего вида

Заклейте черной лентой (см. рис. 7.78) датчик света внутреннего зеркала заднего вида.

Осветите зеркало лампой и проверьте, будет ли зеркало затемняться.

Если затемнения не происходит, замените внутреннее зеркало.
