7.5.10. Проверка реле обогревателя заднего стекла

Проверьте постоянное наличие проводимости между выводами «1» и «2» реле обогревателя.

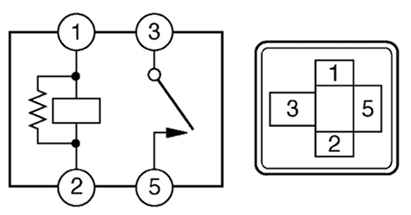

Рис. 7.77. Разъем реле обогревателя заднего стекла

Проверьте наличие проводимости между выводами «1» и «2» реле при приложении напряжения аккумуляторной батареи между выводами «3» и «5».
