7.4.3.2. Снятие и установка стартера (модели с двигателем 1МZ-FE)

Отсоедините провода от клемм аккумуляторной батареи.

Снимите аккумуляторную батарею с опорой.

Снимите воздушный фильтр в сборе с кронштейном.

Отсоедините разъем стартера.

Отверните гайку и отсоедините вывод 30 проводки стартера.

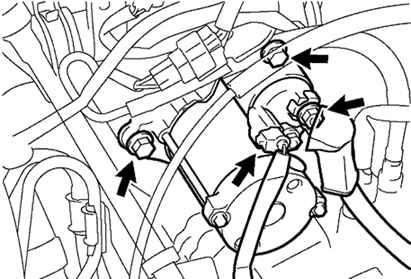

Рис. 7.35. Снятие стартера (модели с двигателем 1МZ-FE)

Отверните два болта крепления и снимите стартер (рис. 7.35).

Установите стартер.

Затяните гайку крепления 30 вывода моментом затяжки 9,8 Н·м.

Затяните два болта крепления стартера моментом затяжки 42 Н·м.

Установите остальные компоненты в порядке, обратном снятию.
