7.4.3.1. Снятие и установка стартера (модели с двигателем 1–2AZ-FE)

Отсоедините провода от клемм аккумуляторной батареи.

Снимите аккумуляторную батарею с опорой.

Снимите воздушный фильтр в сборе с кронштейном.

Отсоедините разъем стартера.

Отверните гайку и отсоедините вывод 30 проводки стартера.

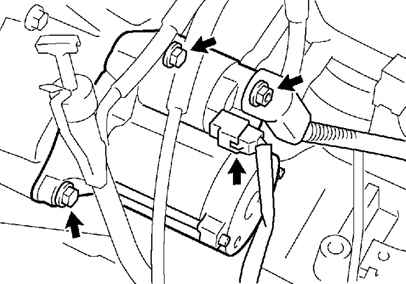

Рис. 7.34. Снятие стартера (модели с двигателем 1-2AZ-FE)

Отверните два болта крепления и снимите стартер (рис. 7.34).

Установите стартер.

Затяните гайку крепления 30 вывода моментом затяжки 30 Н·м.

Затяните два болта крепления стартера моментом затяжки 39 Н·м.

Установите остальные компоненты в порядке, обратном снятию.
