3.2.5.4. Снятие передней полуосевой шестерни дифференциала

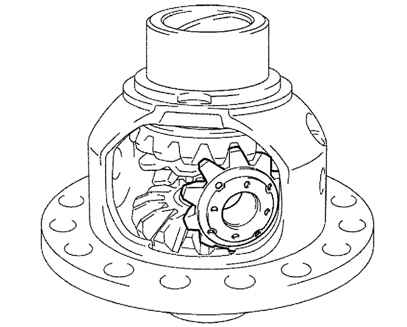

Рис. 3.66. Извлечение передней полуосевой шестерни дифференциала

Снимите 2 сателлита дифференциала, 2 упорных шайбы сателлитов дифференциала, 2 полуосевых шестерни и 2 упорных шайбы полуосевых шестерен с коробки дифференциала. Вращая сателлит дифференциала, снимите 2 упорные шайбы сателлитов и упорные шайбы полуосевых шестерен. (рис. 3.66).

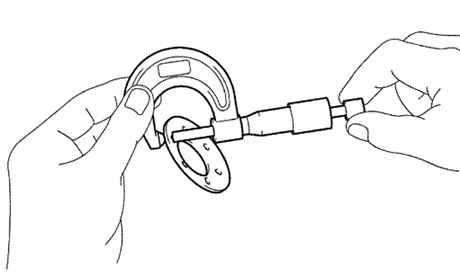

Рис. 3.67. Измерение толщины упорной шайбы сателлита дифференциала

Используя микрометр, измерьте толщину упорной шайбы сателлита дифференциала (рис. 3.67).

Минимальная толщина: 0,90 мм.

Если толщина меньше минимума, замените упорную шайбу сателлита дифференциала.

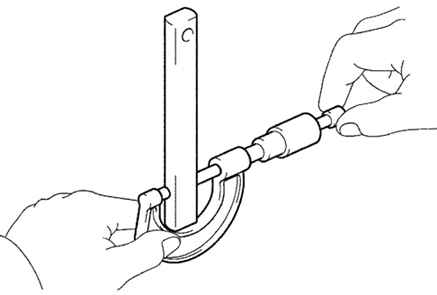

Рис. 3.68. Измерение наружного диаметра оси сателлитов дифференциала № 1

Используя микрометр, измерьте наружный диаметр оси сателлитов дифференциала № 1 (рис. 3.68).

Минимальная толщина: 17,975 мм.
