3.2.5.1. Снятие коробки дифференциала

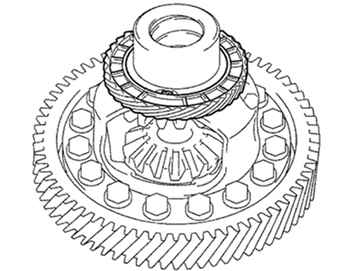

Рис. 3.59. Снятие приводной шестерни спидометра (MTM)

Снимите приводную шестерню спидометра (MTM) с передней части коробки дифференциала (рис. 3.59).

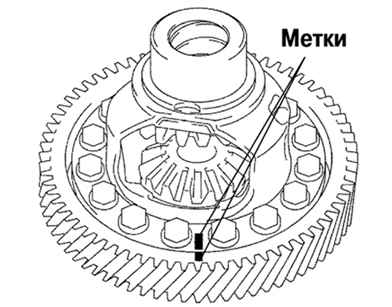

Рис. 3.60. Нанесение метки на зубчатый венец дифференциала

Нанесите метки на зубчатый венец дифференциала и на коробку дифференциала (рис. 3.60).

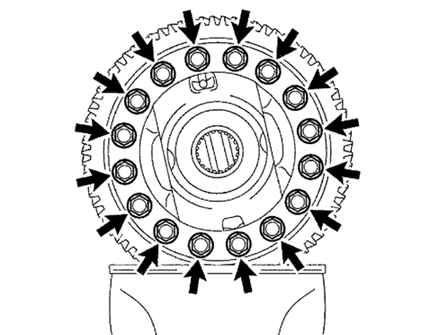

Рис. 3.61. Болты крепления коробки дифференциала

Отверните 16 болтов. Используя капроновый молоток, снимите коробку дифференциала (рис. 3.61).
