3.1.5.1. Снятие

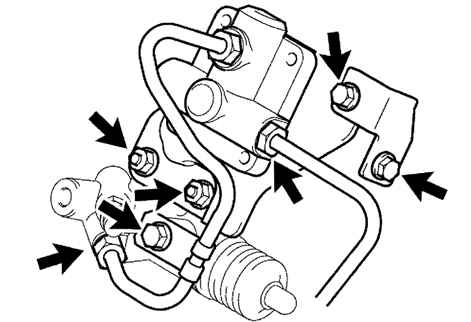

Рис. 3.31. Болты крепления кронштейна рабочего цилиндра сцепления и промежуточного аккумулятора сцепления

Отверните болты крепления кронштейна рабочего цилиндра сцепления (показаны стрелками на рисунке 3.31).

Используя специальное приспособление 09023-00100, отсоедините два гибких шланга. Открутите два болта и две гайки крепления промежуточного аккумулятора сцепления.

Снимите рабочий цилиндр сцепления в сборе.

Снимите чехол с корпуса цилиндра.

Выверните толкатель из корпуса цилиндра.

Выньте поршень из корпуса цилиндра.

Выньте пружину из корпуса цилиндра.

Снимите крышку со сливной пробки.

Снимите спускную пробку рабочего цилиндра.

Проверьте и почистите рабочий цилиндр сцепления.
