3.1.3.3. Установка комплекта поршня главного цилиндра сцепления

Рис. 3.24. Места нанесения консистентной смазки на корпус поршня

Смажьте детали поршня литиевой консистентной смазкой (места нанесения смазки показаны стрелками на рисунке 3.24).

Установите поршень с пружиной в цилиндр.

ВНИМАНИЕ Следите за тем, чтобы не повредить внутреннюю часть корпуса цилиндра.

Установите упорную пластину на толкатель.

Установите толкатель в корпус цилиндра.

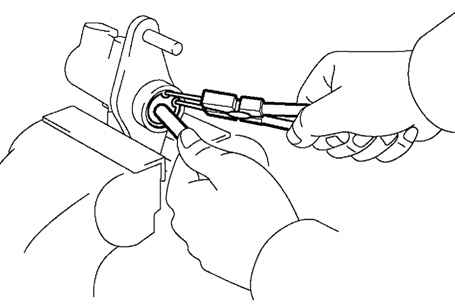

Рис. 3.23. Снятие стопорного кольца

Утапливая стержень поршня, с помощью клещей для снятия и установки стопорных колец установите стопорное кольцо (см. рис. 3.23).

Установите чехол на корпус цилиндра.

Установите контргайку толкателя.

Временно установите вилку толкателя с контргайкой на толкатель.

Установите входной штуцер и новое уплотняющее кольцо.

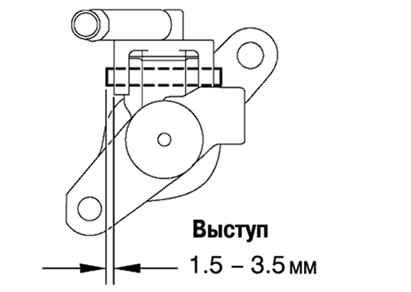

Рис. 3.25. Схема установки шлицевого пружинного штифта

Используя бородок с тонким жалом (5 мм) и молоток, установите шлицевой пружинный штифт (рис. 3.25).
