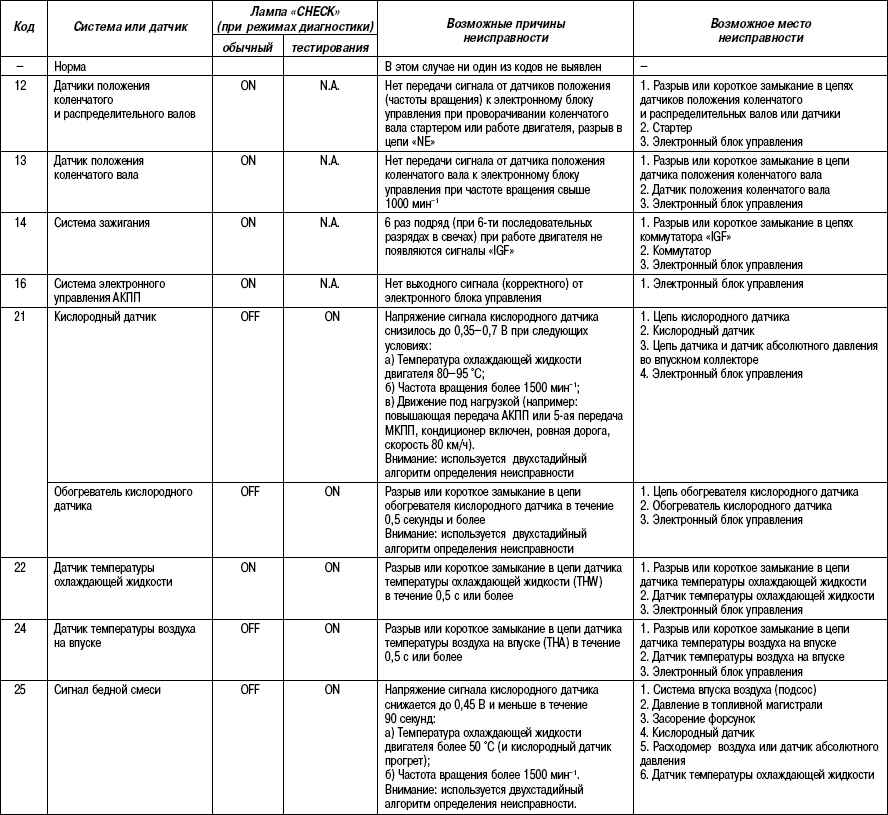

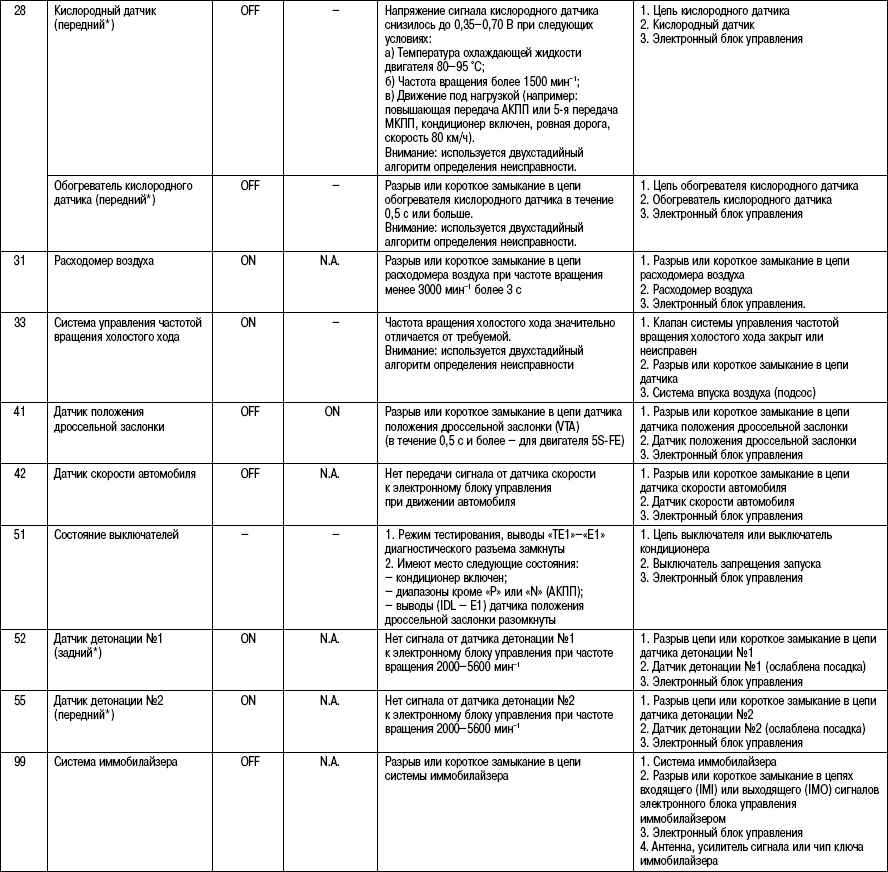

2.6.36. Таблица 2.36 Диагностические коды неисправностей системы управления двигателем

* Под понятием «передний» понимается та часть V-образного блока, в которой находится цилиндр №1, под «задний» понимается другая часть блока.

Примечания:

– Символ «ON» (ВКЛ.) в колонке режима диагностики означает, что индикатор «CHECK» загорается при определении неисправности.

– Символ «OFF» (ВЫКЛ.) означает, что индикатор «CHECK» не загорается при определении неисправности, даже если неисправность зафиксирована.

– Символ «N.A.» означает, что этот пункт не включен в систему диагностирования.
