2.6.34. Таблица 2.34 Диагностические коды неисправностей системы управления двигателем

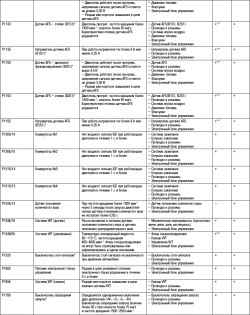

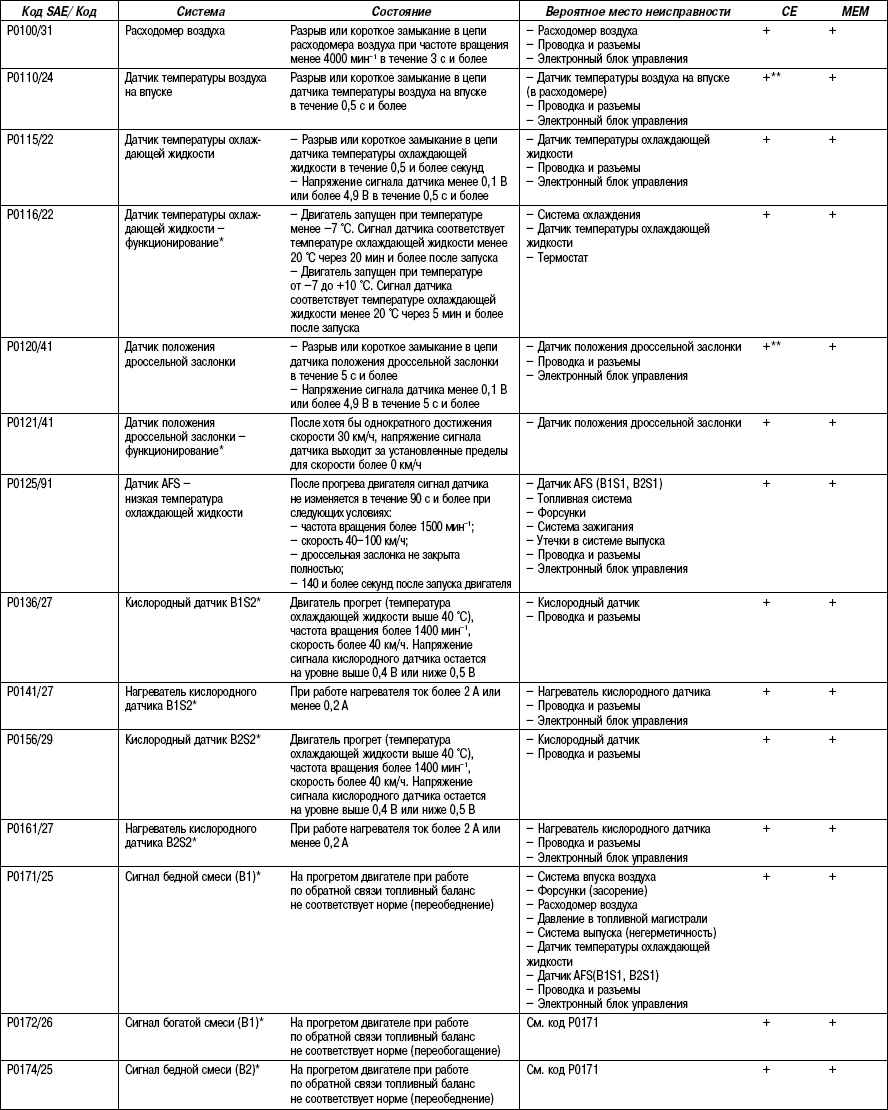

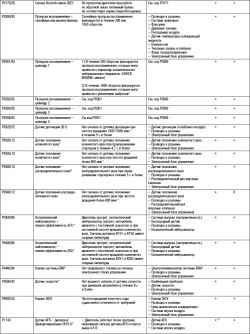

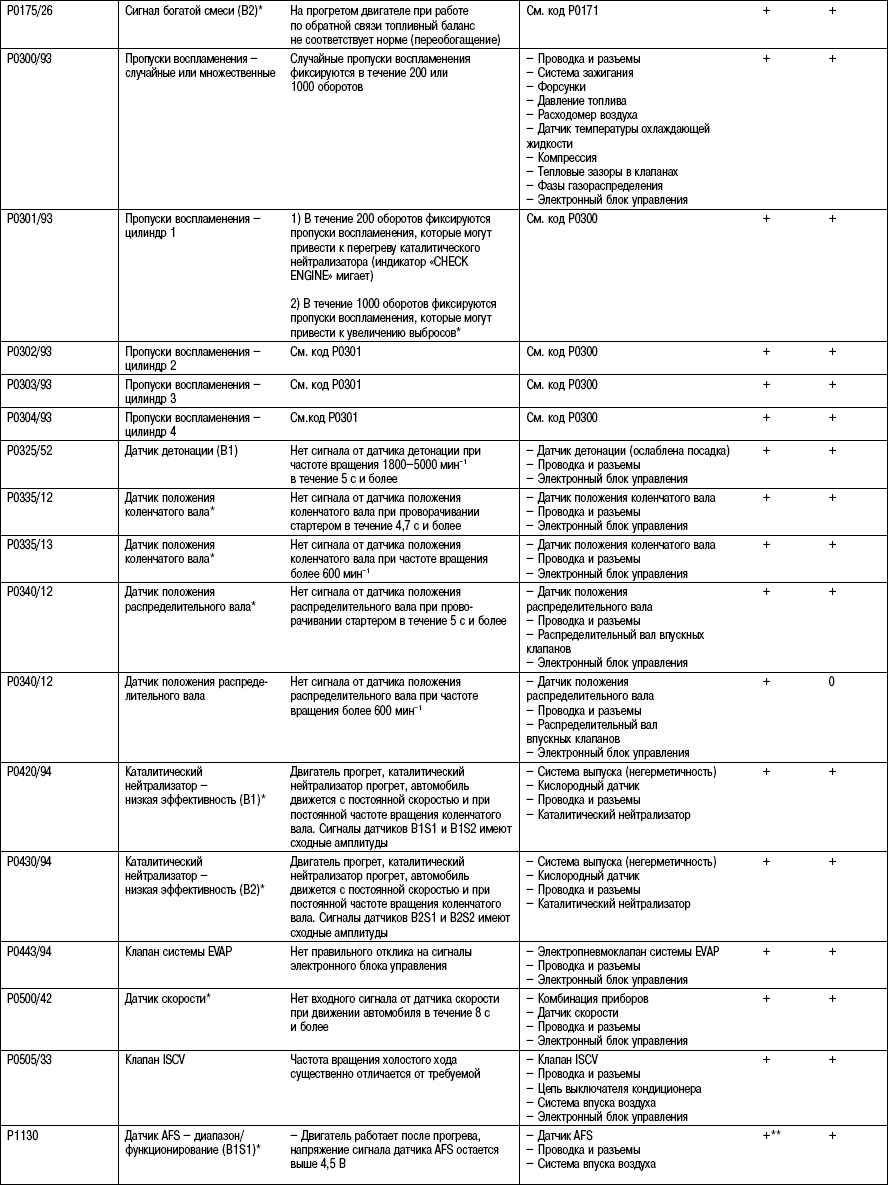

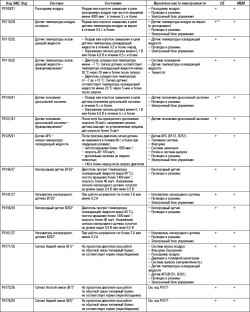

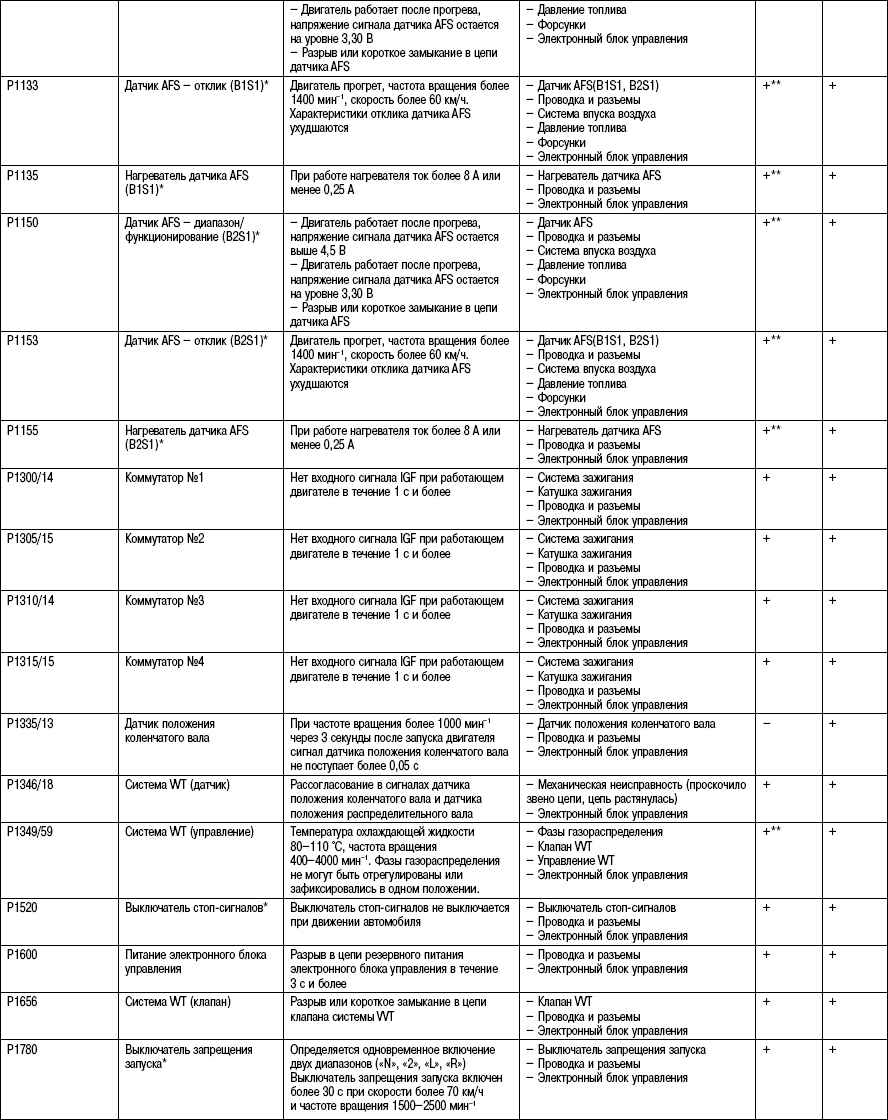

Таблица 2.34 Диагностические коды неисправностей системы управления двигателем
Таблица 2.34 Диагностические коды неисправностей системы управления двигателем
Таблица 2.34 Диагностические коды неисправностей системы управления двигателем
Примечания:
«СЕ» – индикатор «CHECK ENGINE» («+» – загорается при выявлении неисправности, «–» – не загорается при выявлении неисправности).
«MEM» – запись в память («+» – код сохраняется в памяти блока управления, «–» – код не сохраняется в памяти блока управления).
* используется 2-стадийный алгоритм определения неисправности.
**модели с EOBD или модификации для Европы.
