2.4.7.2. Установка распределительных валов выпускных клапанов

Установите распределительные валы.

ПРИМЕЧАНИЕ При установке распределительных валов учитывайте, что величина осевого зазора очень мала, поэтому валы должны укладываться в постели подшипников строго горизонтально, без перекосов, во избежание заедания и/или повреждения валов.

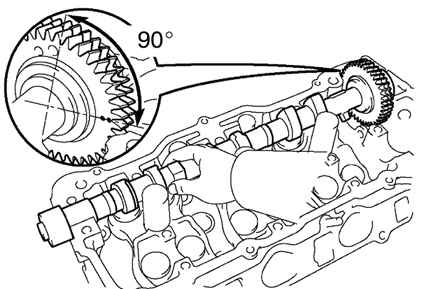

Рис. 2.292. Установка распределительного вала впускных клапанов

Установите распределительный вал выпускных клапанов задней головки блока. Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала. Установите распределительный вал впускных клапанов на 90° от положения, когда совмещаются установочные метки на головке блока цилиндров (рис. 2.292).

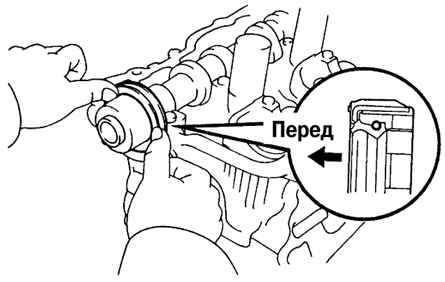

Рис. 2.293. Установка сальника на распределительный вал

Нанесите консистентную смазку на новый сальник. Установите сальник на распределительный вал (рис. 2.293).

Рис. 2.294. Места нанесения герметика: 1 – герметик

Удалите старый уплотнительный материал с крышки подшипника Нанесите герметик на крышку подшипника №1, как показано на рисунке (рис. 2.294).

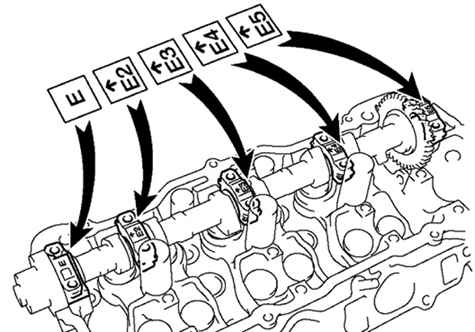

Рис. 2.295. Маркировка крышек подшипников

Установите крышки подшипников в соответствии с маркировкой на их корпусах (рис. 2.295).

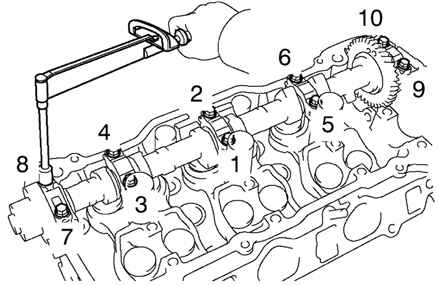

Рис. 2.296. Порядок затягивания болтов крепления крышек подшипников

Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м, в последовательности показанной на рисунке 2.296.
