2.4.7.1. Сборка распределительных валов выпускных клапанов

Зажмите распределительный вал за шестигранный участок в тисках. Установите следующие детали:

1 – пружинное кольцо шестерни распределительного вала;

2 – вспомогательную шестерню привода распределительного вала;

3 – пружинную шайбу.

ПРИМЕЧАНИЕ Совместите направляющие штифты на шестернях с концами пружины.

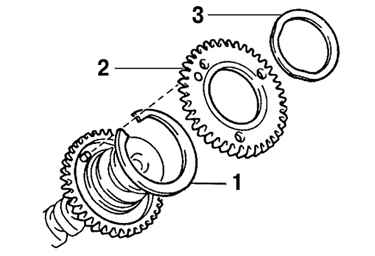

Рис. 2.290. Установочные компоненты впускного вала

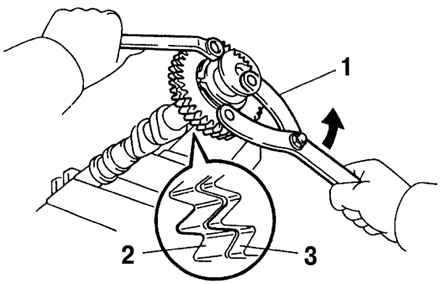

Рис. 2.291. Совмещение меток шестерен: 1 – специальный инструмент; 2 – главная шестерня; 3 – вспомогательная шестерня

Используя плоскогубцы, установите стопорные кольца. Используя отвертку, совместите отверстие главной шестерни привода распределительного вала и вспомогательной шестерни, поворачивая вспомогательную шестерню привода распределительного вала по часовой стрелке, затем установите технологический болт (рис. 2.291).

Совместите зубья главной и вспомогательной шестерни и затяните технологический болт.
