2.3.1.4. Головка блока цилиндров

Головка блока цилиндров сделана из алюминия и имеет камеры сгорания клиновой формы. Свеча зажигания расположена в центре камеры сгорания. Впускные и выпускные клапаны расположены под острым углом, равным 22,5 °, что обеспечивает компактность головки блока цилиндров. Впускные каналы малого диаметра расположены вертикально. Величина выступания направляющей втулки клапана во впускной канал была уменьшена за счет уменьшения диаметра штока клапана и наружного диаметра направляющей втулки клапана. Болты с моментом затяжки в зоне пластичности используются для крепления головки блока цилиндров для обеспечения хорошего осевого напряжения.

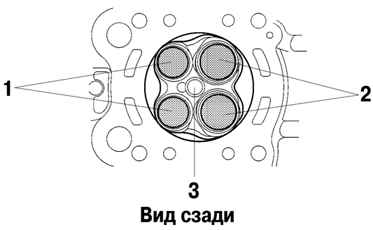

Рис. 2.181. Впускные и выпускные клапаны и отверстие свечи зажигания: 1 – выпускной клапан; 2 – впускной клапан; 3 – отверстие свечи зажигания
