1.4.3.8. Проверка свободного хода педали тормоза

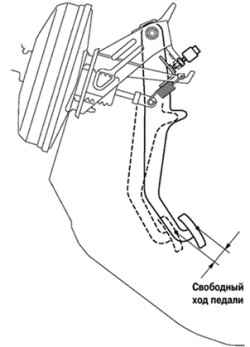

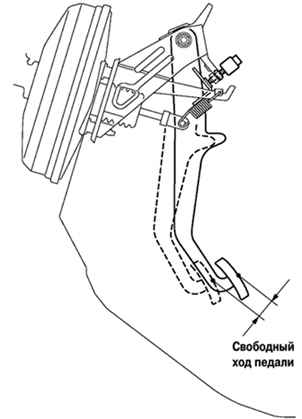

Рис. 1.139. Схема проверки свободного хода педали тормоза

Остановите двигатель и нажмите на педаль тормоза несколько раз, пока в вакуумном усилителе не останется вакуума (рис. 1.139).

Нажмите на педаль до появления ощутимого сопротивления. Измерьте расстояние, как показано.

Свободный ход педали: 1–6 мм.

Если это не так, проверьте зазор выключателя сигналов торможения. Если зазор в порядке, то ищите неисправность в тормозной системе.

Зазор выключателя сигналов торможения: 0,5–2,5 мм.
