1.4.3.7. Регулировка высоты положения педали тормоза

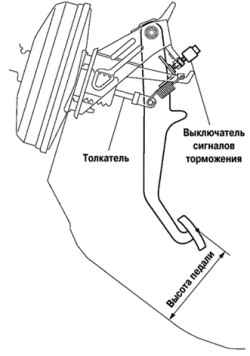

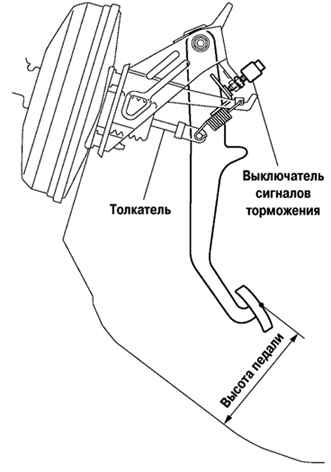

Рис. 1.138. Схема регулировки высоты педали тормоза

Проверьте и отрегулируйте высоту педали тормоза (рис. 1.138).

Проверьте высоту педали тормоза.

Высота педали от пола: 144,1–154,1 мм.

Отрегулируйте высоту педали тормоза.

Снимите нижнюю накладку приборной панели.

Отключите разъем от выключателя сигналов торможения.

Ослабьте контргайку выключателя сигналов торможения и снимите выключатель сигналов торможения.

Ослабьте контргайку хомута.

Отрегулируйте высоту педали вращением толкателя педали.

Затяните контргайку толкателя.

Момент затяжки: 26 Н·м (265 кгс·см).

Установите выключатель сигналов торможения.

Подключите разъем выключателя сигналов торможения.

Утопите педаль тормоза на 5–10 мм, поверните выключатель сигналов торможения, чтобы блокировать гайку в положении, где лампы сигналов торможения гаснут.

После установки утопите педаль тормоза на 5–10 мм и убедитесь в том, что лампы сигналов торможения загораются.

Установите нижнюю накладку приборной панели.
