1.4.2.10. Регулировка педали и/или рычага стояночной тормозной системы

1. Снимите заднее колесо.

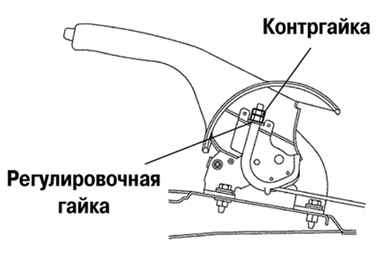

Рис. 1.133. Регулировка хода рычага стояночной тормозной системы

2. Отрегулируйте зазор между колодками стояночной тормозной системы (рис. 1.133).

3. Установите заднее колесо.

Момент затяжки: 103 Н·м (1,050 кгс·см).

4. Проверьте ход педали стояночной тормозной системы (стояночная тормозная система с педальным приводом).

Медленно нажимая педаль стояночной тормозной системы до упора, сосчитайте количество щелчков.

Ход педали стояночной тормозной системы составляет 3–6 щелчков при 300 Н (31 кгс).

5. Проверьте ход рычага стояночной тормозной системы (стояночная тормозная система с рычажным приводом)

Вытягивая рычаг стояночной тормозной системы до упора сосчитайте количество щелчков.

Ход рычага стояночной тормозной системы составляет 6–9 щелчков при 200 Н (20 кгс).

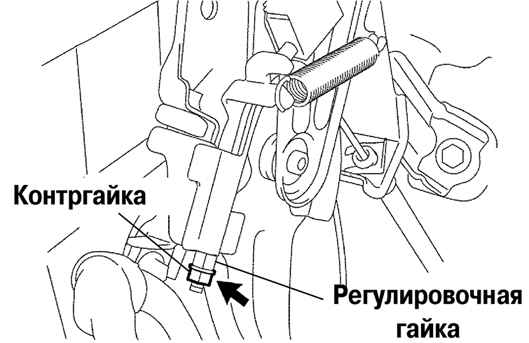

Рис. 1.132. Регулировка хода педали стояночной тормозной системы

6. Отрегулируйте ход педали стояночной тормозной системы (стояночная тормозная система с рычажным приводом) (рис. 1.132).

Утопите педаль стояночной тормозной системы на 3 зубца, чтобы обеспечить свободное пространство для выполнения процедуры регулировки, и ослабьте контргайку.

Возвратите педаль стояночной тормозной системы в исходное положение.

Вращая регулировочную гайку, доведите ход педали стояночной тормозной системы до нормы.

Утопите педаль стояночной тормозной системы на 3 зубца, чтобы обеспечить свободное пространство для выполнения процедуры регулировки, и затяните контргайку.

Момент затяжки: 5.4 Н·м (55 кгс·см).

Возвратите педаль стояночной тормозной системы в исходное положение.

Проверьте, работает ли стояночная тормозная система.

Убедитесь, что контрольная лампа 1 стояночной тормозной системы загорается при нажатии на педаль.

7. Отрегулируйте ход рычага стояночной тормозной системы (стояночная тормозная система с рычажным приводом) (рис. 1.133).

Снимите верхнюю крышку консоли.

Снимите задний воздуховод номер 1.

Ослабьте контргайку и вращая регулировочную гайку доведите ход рычага до нормы.

Затяните контргайку.

Момент затяжки: 5.0 Н·м (51 кгс·см).

Установите задний воздуховод номер 1.

Установите верхнюю крышку консоли.
