5.4.2. Автоматическая система кондиционирования воздуха

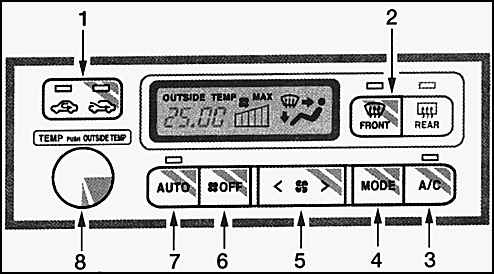

Панель управления автоматической системой кондиционирования

1. Переключатель режимов рециркуляции воздуха или подачи свежего воздуха 2. Переключатель обогрева заднего и переднего стекол 3. Кнопка включения режима воздушного кондиционирования 4. Кнопка включения режима вентиляции

5. Переключатель скоростей нагнетательного вентилятора 6. Кнопка выключения системы 7. Кнопка включания автоматического режима 8. Ручка регулировки температуры

Некоторые модели оснащены автоматической системой кондиционирования, которая управляется микропроцессором, и поддерживает необходимую температуру в салоне автомобиля.

Ремонт и диагностику автоматической системы необходимо проводить в специализированной мастерской. Самостоятельно, Вы лишь можете определить причину возникшей неисправности, воспользовавшись функциями бортового компьютера.

Чтобы запустить режим поиска неисправностей, нажмите кнопки RECIRC/FR и AUTO одновременно и поверните ключ зажигания в положение ON. Лампочки на панели управления должны мигнуть и тут же погаснуть, после этого микропроцессор начнет поиск неисправностей. Код неисправности высветится на индикаторной панели.

Код	Цепь
11.	Датчик температуры воздуха в салоне
12.	Датчик температуры окружающей среды
13.	Датчик температуры испарителя
14.	Датчик температуры охлаждающей жидкости
21.	Солнечный датчик
22.	Датчик компрессора
23.	Датчик давления
31.	Датчик положения заслонки воздушной смеси
32.	Датчик положения заслонки воздухозаборника
41.	Сервопривод заслонки воздушной смеси
42.	Сервопривод заслонки воздухозаборника
