7.4.4. Проверка датчика уровня тормозной жидкости

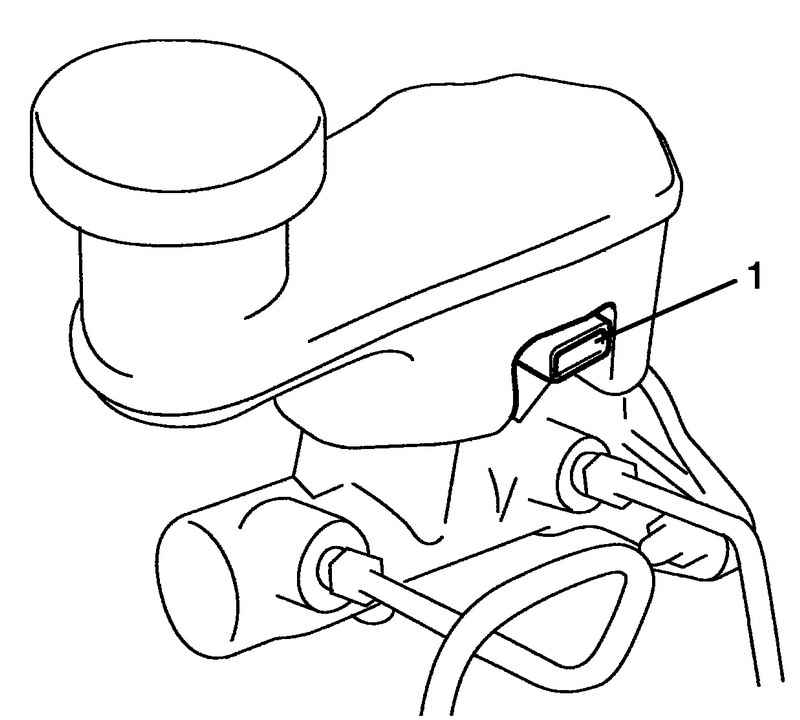

Рис. 7.61. Датчик уровня тормозной жидкости

Проверьте целостность цепи между выводами разъема датчика уровня тормозной жидкости 1 (рис. 7.61). Если датчик неисправен, замените его.

Характеристики датчика уровня тормозной жидкости: (поплавок сверху): цепь разомкнута, (поплавок внизу): цепь замкнута
