3.4.10. Проверка карданного вала

Проверьте надежность затяжки болтов крепления карданного вала. При необходимости, затяните болты номинальным усилием затяжки.

Осмотрите шарниры карданного вала на наличие свободного хода и повреждений. При наличии дефектов, замените карданный вал.

Проверьте центральную опору карданного вала на наличие загрязнений, трещин, шумность работы и наличие повреждений. При наличии дефектов, замените.

Моменты затяжки резьбовых соединений

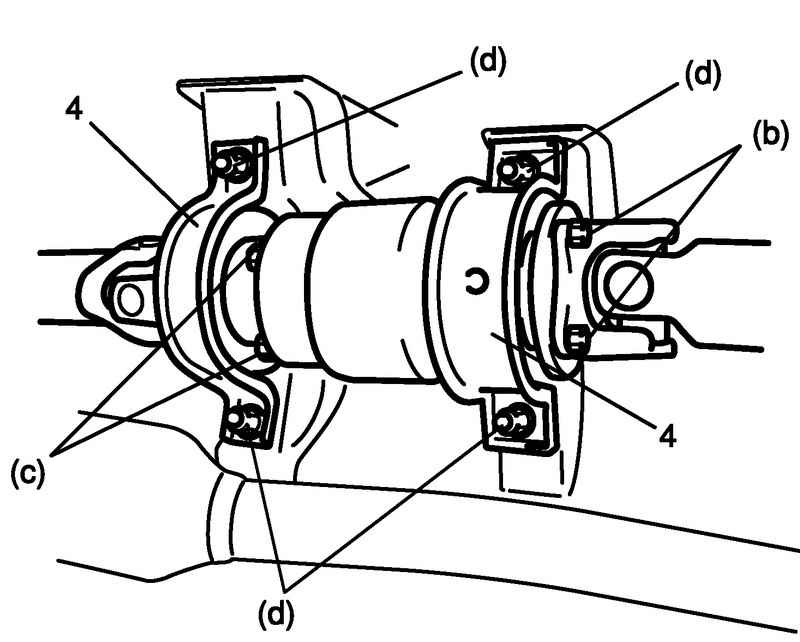

Рис. 3.164. Крепление карданного вала: 1 – карданный вал №1; 3 – карданный вал №2; 4 – кронштейн центральной опоры карданного вала

Болт карданного вала №1: 23 Н·м;

Болт карданного вала №2: 23 Н·м;

Центральный болт крепления: 23 Н·м.
