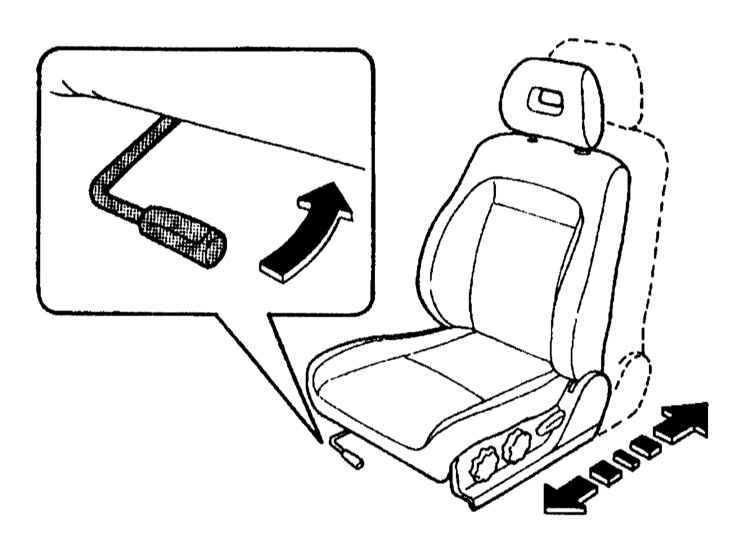

2.2. Сиденья и устройства обеспечения безопасностиРегулировка передних сиденийОбщая информация Сиденье должно быть установлено в положение, обеспечивающее водителю максимальный комфорт при управлении педалями, рулевым колесом и переключателями на панели приборов. Кроме того, должны обеспечиваться хороший обзор через ветровое стекло и надежность фиксации тела водителя ремнем безопасности. Элементы управления положением сиденья расположены спереди под подушкой (рычаг регулировки положения сиденья в продольном направлении) и с наружной стороны подушки (рычаг регулировки наклона спинки, и две рукоятки регулировки положения подушки). Регулировка сидений должна производиться до начала движения. Не допускается применение никаких подушек и прочих предметов, подкладываемых на подушку или спинку сиденья. Помните, что чрезмерный наклон спинки сиденья в существенной мере сокращает эффективность функционирования ремня безопасности! Регулировка положения сиденья в продольном направлении

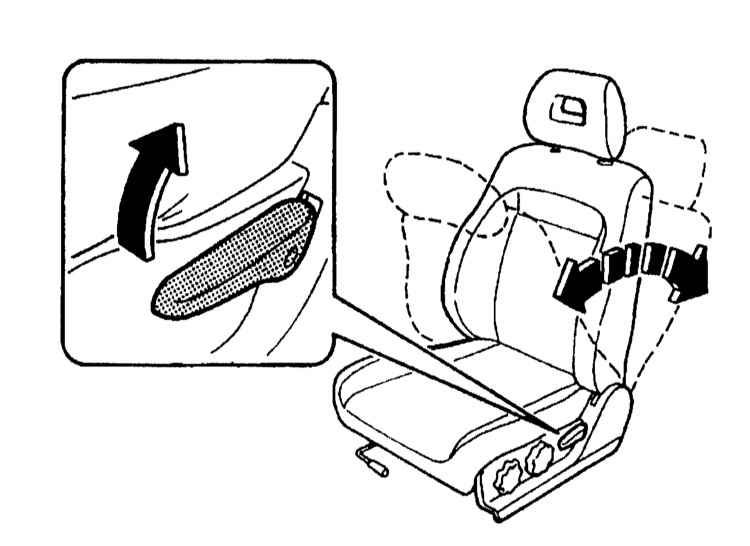

Регулировка наклона спинки сиденья

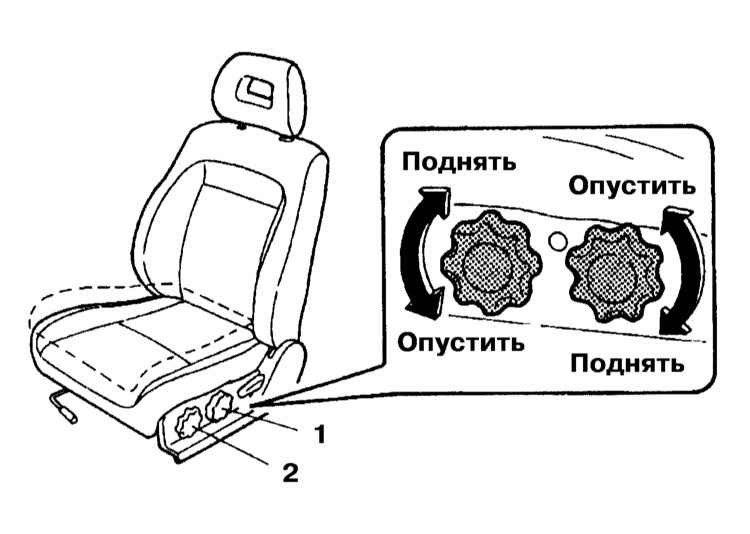

Механизм регулирования наклона спинки сиденья снабжен пружиной, которая при оттягивании стопорного рычага возвращает спинку в вертикальное положение. При оттягивании рычага прижмитесь спиной к спинке сиденья или придерживайте ее рукой. Регулировка высоты сиденья (только водительское сиденье) Регулировка высоты положения подушки водительского сиденья

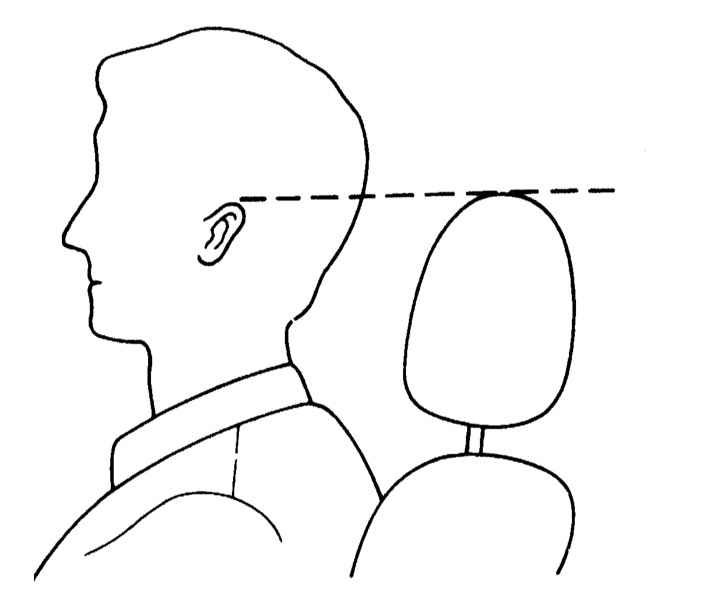

Регулировка высоты положения переднего края подушки водительского сиденья может быть произведена при помощи вращающейся рукоятки, расположенной в передней части наружной боковой стенки подушки. Непосредственно позади первой рукоятки расположена вращающаяся рукоятка регулировки высоты положения заднего края подушки водительского сиденья. Регулировка высоты положения подголовников

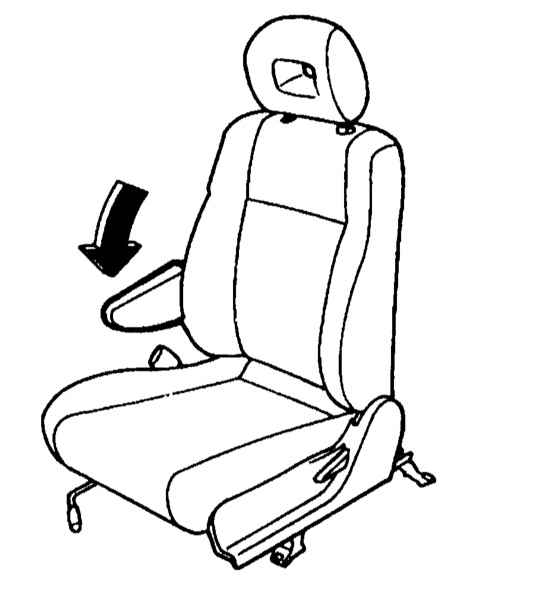

Подлокотник (если предусмотрен) На некоторых моделях устанавливаются оборудованные откидным подлокотником передние сиденья.

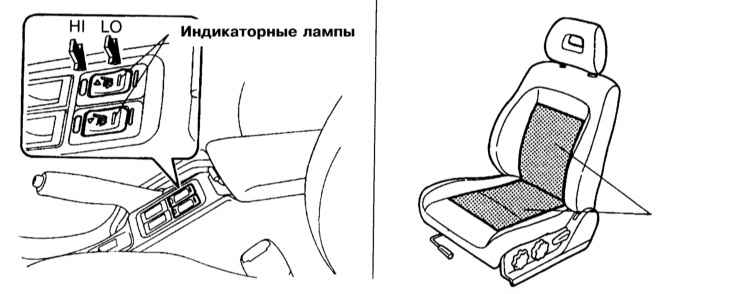

Обогрев (если предусмотрен) Функционирование Местоположение переключателей управления обогревом передних сидений (при соответствующей комплектации автомобиля)
На соответствующим образом оборудованных моделях переключатели управления обогревом передних сидений расположены на консольной сборке, справа от рычага привода стояночного тормоза и оборудованы встроенными индикаторными лампами. Для включения обогрева переведите соответствующий переключатель в положение LO (нормальная интенсивность нагрева) или HI (повышенная интенсивность нагрева). Меры предосторожности Во избежание подсадки аккумуляторной батареи следует избегать включения обогрева на занятого пассажиром сиденья. По той же причине включайте режим HI обогревателя только кратковременно для ускоренного прогрева подушки, затем переводите переключатель в положение LO. Не кладите на оборудованные нагревательными элементами сиденья тяжелые вещи и острые предметы. Не накрывайте подушки одеялами, пледами и т.п. Не используйте для чистки оборудованных нагревательными элементами сидений бензол, бензин, спирт или другие органические растворители. При проливании на сиденье воды или другой жидкость, прежде чем включать подогрев сиденья дождитесь полного высыхания влаги. Немедленно выключайте обогрев при появлении малейших признаков нарушения исправности функционирования элементов системы. Заднее сиденье Опускание/поднимание боковых секций спинки Для опускания боковых спинок заднего сиденья в горизонтальное положение следует отжать кнопки фиксаторов

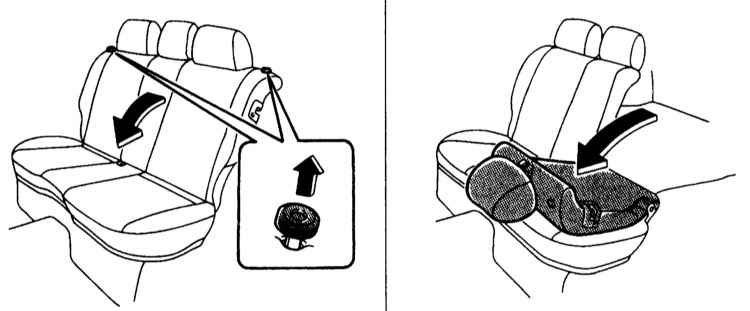

Боковые секции спинки заднего сиденья могут быть в индивидуальном порядке опущены в горизонтальное положение. Для опускания фиксатора спинки следует вытянуть соответствующую кнопку, расположенную с наружной стороны подголовника. Для возврата спинки в исходное положение просто поднимите и прижмите до защелкивания фиксатора. Возможность опускания спинок заднего сиденья позволяет в случае необходимости перевозить в автомобиле длинномерные предметы. Регулировка подголовников

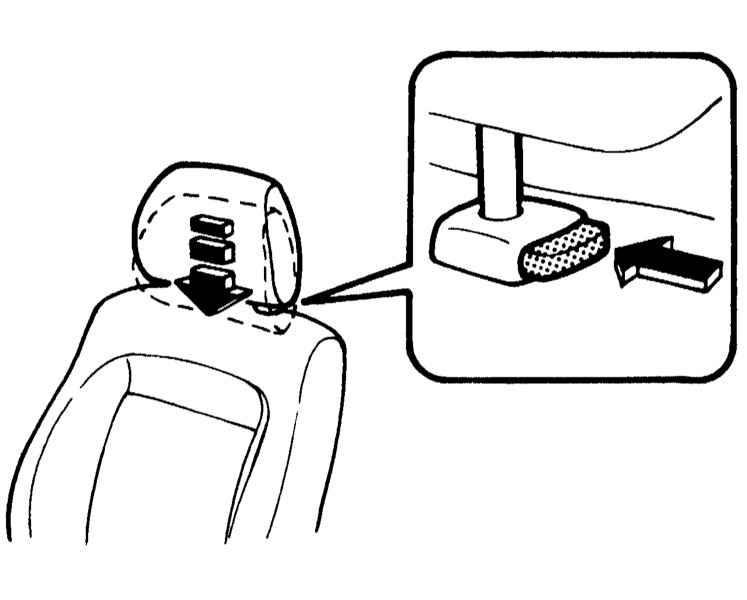

Снятие подголовника производится путем извлечения его из направляющих в спинке сиденья при отжатой кнопке фиксатора. Для установки подголовника вначале убедитесь в том, что он развернут в правильном направлении, после чего вставьте его в спинку сиденья, нажимая при этом на кнопку регулировки высоты, как показано стрелками. Удостоверьтесь, что кнопка регулировки высоты расположена правильно, как показано на рисунке, и потяните подголовник вверх, чтобы убедиться, что он не выходит из спинки сиденья. Ремни безопасности Общая информация Все находящиеся в автомобиле во время движения люди должны быть пристегнуты ремнями безопасности. Ремни безопасности передних сидений оборудованы автоматическими аварийными натяжителями. Порядок пользования такими ремнями аналогичен порядку пользования ремнями обычной конструкции. Подробнее принцип функционирования аварийных натяжителей рассмотрен ниже в соответствующем подразделе. Не допускается использование одного ремня безопасности для пристегивания более чем одного человека. Поясничная секция ремня должна располагаться на уровне бедер, охватывая тазобедренный сустав сидящего, как наиболее прочный элемент скелета человека. Плечевая секция ремня не должна пропускаться под мышкой или накладываться на шею сидящего. Следите, чтобы ремень не был перекручен. Помните, что максимальная эффективность действия ремня безопасности достигается в вертикальном положении спинки сиденья. Чрезмерный наклон спинки увеличивает вероятность проскальзывания сидящего при ударе под ремнем. Ремни безопасности имеют три анкерных точки, одна из которых оборудована инерционным возвратным устройством с автоматической блокировкой при рывках. Ремни такого типа не нуждаются в регулировке длины. При установке специального детского сиденья следует перевести ремень безопасности в состояние постоянной блокировки путем полного вытягивания его из возвратного устройства. Удерживая его в вытянутом состоянии, зафиксируйте им детское сиденье, действуя в соответствии с инструкциями изготовителя последнего. После защелкивания пряжки ремень избыток длины ремня смотается на барабан возвратного устройства и заблокируется, обеспечив надежную фиксацию детского сиденья. Для возврата ремня в обычный режим работы снимите специальное детское сиденье и позвольте возвратному устройству смотать ремень на свой инерционный барабан. Правила пользования ремнями безопасности

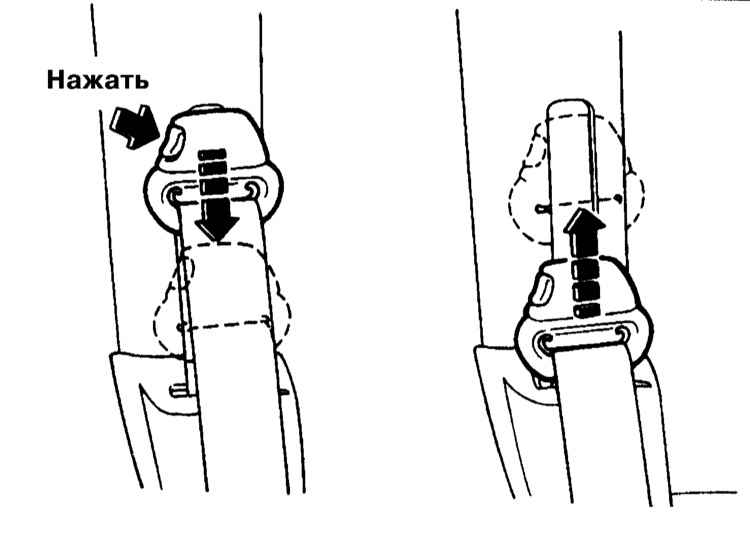

Дополнительна информация по ремням безопасности Диагонально-поясной ремень безопасности Схема прокладки и способ крепления ремня безопасности диагонально-поясной конструкции
Ремни диагонально-поясной конструкции оборудуются возвратным устройством инерционного типа, барабан которой, автоматически выбирает слабину лямок и постоянно поддерживает небольшое предварительное натяжение прижатого к телу ремня. Инерционные ремни практически не стесняет движений пристегнутого ими человека и позволяет ему легко изменять позу на сиденье. При дорожно-транспортном происшествии или резком торможении автомобиля возвратное устройство автоматически блокирует ремень безопасности, обеспечивая фиксацию тела от опасных перемещений. Используемые на рассматриваемых моделях автомобилей диагонально-поясные ремни безопасности на всех сиденьях, кроме передних, снабжены дополнительными фиксаторами, обеспечивающими возможность надежной фиксации специальных детских сидений. Более подробную информацию по данному вопросу можно получить на фирменных станциях техобслуживания компании Subaru. При резком вытягивании плечевой секции ремня приводится в действие фиксирующий механизм возвратного устройства. Барабан блокирует ремень, исключая возможность опасного перемещения пассажира. Автоматические аварийные натяжители ремней безопасности На некоторых моделях с целью обеспечения дополнительной защиты водителя/пассажира передние ремни безопасности снабжены устройствами, которые при срабатывании обеспечивают автоматическое натяжение ремней, что помогает исключить возможность опасных перемещений водителя и пассажира в случае дорожно-транспортного происшествия. Срабатывание автоматических аварийных натяжителей происходит при направленных перегрузках, возникающих во время сильного лобового столкновения. Одновременно производится выброс передних подушек безопасности. При срабатывании устройства ремень безопасности остается в натянутом положении до тех пор, пока скоба его пряжки не будет вынута из замка последней. Включение контрольной лампы систем дополнительной безопасности (SRS) предупреждает водителя о возможных неполадках в устройствах автоматических аварийных натяжителей ремней. Система дополнительной безопасности (SRS) Схема расположения типичных компонентов SRS

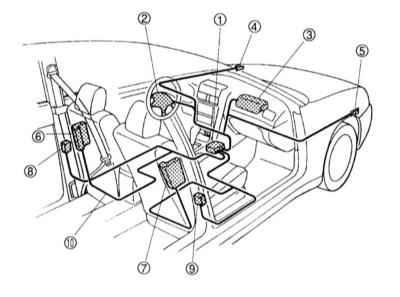

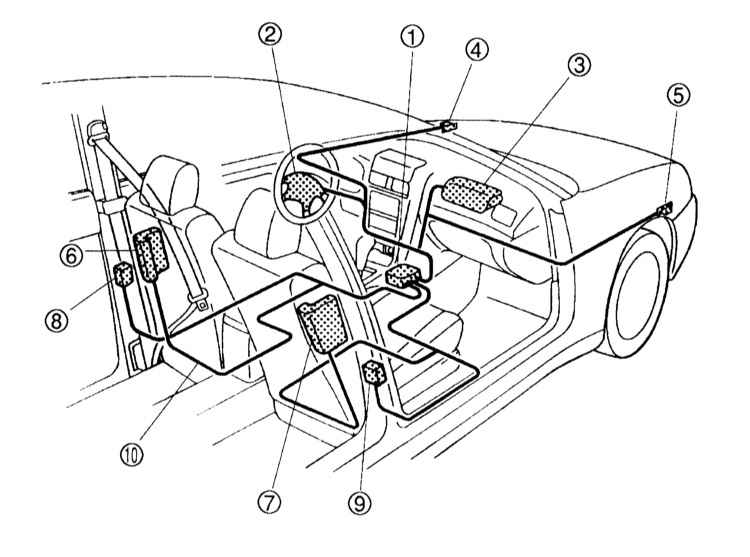

В число устройств и компонентов, формирующих систему дополнительной безопасности (SRS) входят: a) Две передние подушки безопасности. Модуль водительской подушки безопасности помещен в ступицу рулевого колеса. Подушка безопасности переднего пассажира помещена в специальную полость в правой части панели приборов автомобиля. Места расположения обеих подушек помечены предупредительными надписями “SRS AIRBAG”; b) Датчики направленных перегрузок, срабатывающие при сильном лобовом/боковом ударе; c) Электронная система самодиагностики, которая при включенном зажигании обеспечивает постоянное тестирование датчиков перегрузок, блока управления, газогенераторов подушек и соединительной электропроводки соответствующих цепе; d) Устройства автоматического аварийного натяжения ремней безопасности передних сидений (если предусмотрены); e) Контрольная лампа отказов SRS, вмонтированный в панель приборов; f) Запасной автономный источник питания, предназначенный для дублирования основной системы питания в случае выхода ее из строя при столкновении автомобиля. Принцип функционирования передних подушек безопасности

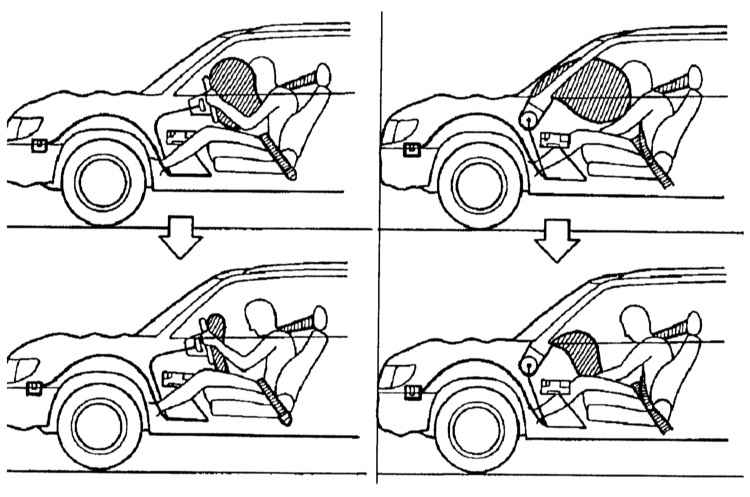

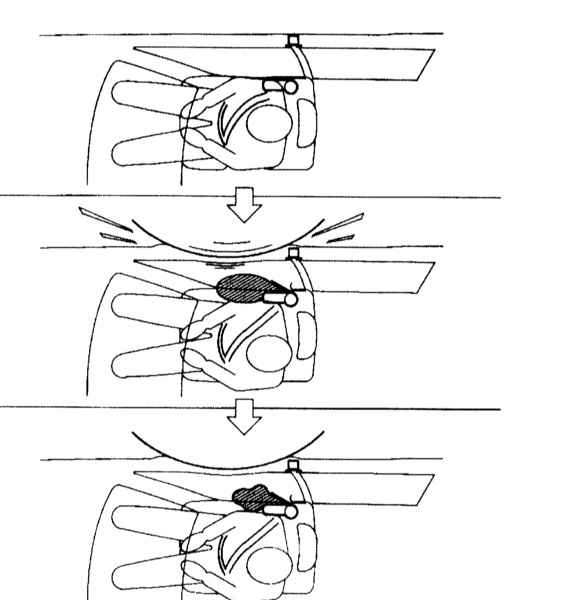

Схема срабатывания передних подушек безопасности
Во время столкновения ремень безопасности удерживает от смещения нижнюю часть туловища сидящего. Передние подушки безопасности помогают предотвратить травмирование водителя и переднего пассажира в результате удара их головой и грудной клеткой о рулевое колесо/панель приборов. Сразу после срабатывания подушки сдуваются, сохраняя водителю адекватный обзор. Поскольку сигналы на срабатывание обеих подушек безопасности поступают от одних и тех же датчиков, обе подушки срабатывают одновременно. Однако, не исключена вероятность инициации лишь одной из подушек. Такое становится возможным, когда величина возникших при столкновении направленных перегрузок находилась на грани диапазона срабатывания газогенераторов. В этом случае ремни безопасности обеспечивают достаточно надежную защиту водителя и переднего пассажира, в то время, как эффект от срабатывания подушки безопасности будет минимальным. Сразу после срабатывания и выполнения подушками своих функций газ из них выпускается, что позволяет водителю сохранять обзорность и свободно манипулировать всеми органами управления автомобилем. Полная продолжительность процесса от момента подачи сигнала датчиками перегрузок до выпуска газа из подушек занимает доли секунды. Срабатывание подушек происходит настолько быстро, что человеческое ухо просто не способно воспринять хлопок газогенераторов при заполнении подушек. После дорожно-транспортного происшествия, при котором произошло срабатывание подушек безопасности, объем салона автомобиля выглядит слегка задымленным. На самом деле это взвесь тонкодисперсного порошка, которым обычно пересыпаются оболочки подушек в сложенном состоянии. Люди с заболеванием органов дыхания могут испытывать определенный дискомфорт от содержащихся в воздухе газообразных продуктов, выделяемых газогенераторами подушек. Порядок функционирования контрольной лампы отказов SRS Контрольная лампа SRS вмонтирована в приборный щиток автомобиля и предназначена для предупреждения водителя о выявленных системой самодиагностики отказах в системе дополнительной системы безопасности. На некоторых модификациях автомобиля срабатывание контрольной лампы свидетельствует о возможных неисправностях в блоках боковых подушек безопасности или устройств автоматического аварийного натяжения ремней безопасности. При включении зажигания (ключ зажигания повернут в положение “ON” [2]) контрольная лампа загорается на короткое время, затем сразу гаснет, что подтверждает об исправности функционирования всех узлов системы. При произвольном срабатывании контрольной лампы в любой другой момент владельцу автомобиля следует при первой же возможности обратиться за помощью к специалистам станции техобслуживания компании Subaru. К числу таких ситуаций относятся следующие: a) Контрольная лампа не включается при повороте ключа зажигания в положение ON (2); b) Контрольная лампа продолжает гореть после осуществления запуска двигателя; c) Контрольная лампа включился и горит в постоянном или мигающем режиме во время движения автомобиля. При наличии перечисленных выше признаков неисправности дополнительная система безопасности может отказать при аварии автомобиля.
На некоторых моделях в качестве дополнительной комплектации могут быть установлены боковые подушки безопасности водителя и переднего пассажира. Модули подушек вмонтированы во внешние торцы спинок передних сидений. Места расположения обеих боковых подушек помечены надписями “SIDE AIRBAG”. Контрольная лампа SRS на приборном щитке автомобиля срабатывает также при выявлении неисправностей в цепях инициации боковых подушек. Схема срабатывания боковых подушек безопасности (сразу после срабатывания подушка сдувается)

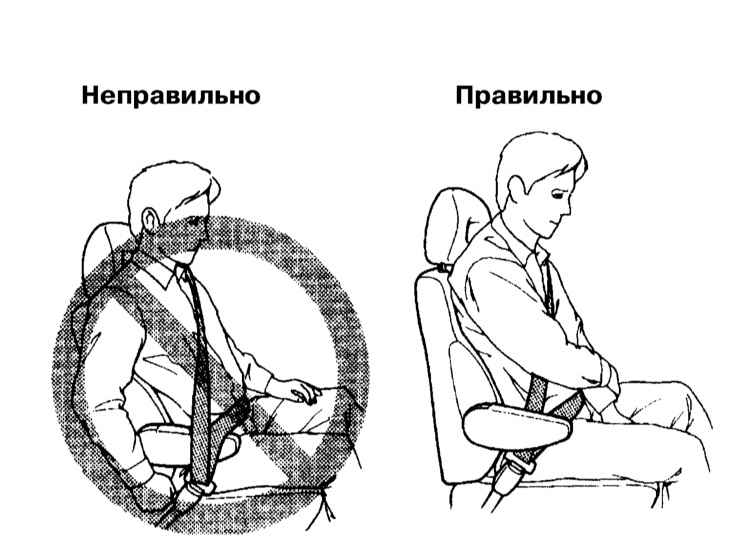

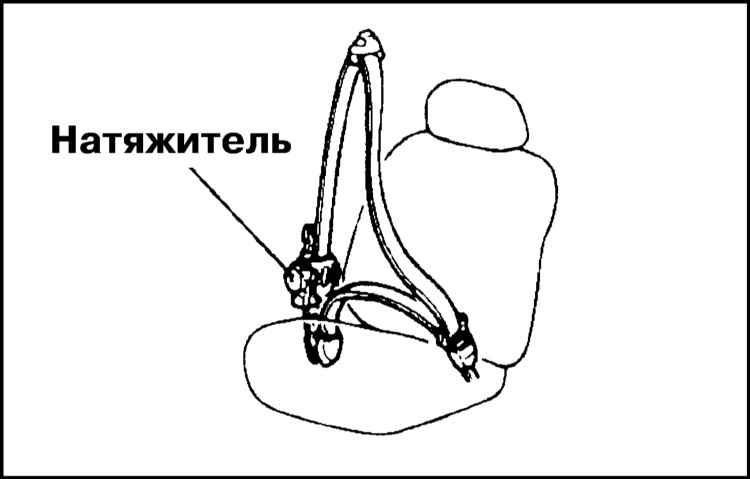

Для обеспечения наибольшей эффективности защиты, которую обеспечивают подушки безопасности, водитель и пассажир, сидящий на переднем сиденье, должны сидеть прямо и быть пристегнуты ремнями безопасности. Ремни безопасности с автоматическими аварийными натяжителями На некоторых моделях ремни безопасности передних сидений могут быть оборудованы автоматическими аварийными натяжителями. Натяжители приводятся в действие при сильных фронтальных перегрузках, возникающих при лобовом столкновении, и обеспечивают мгновенную выборку слабины ремней, в результате чего ленты последних плотно охватывают тело сидящего, в значительно степени повышая степень защиты водителя и переднего пассажира.
Активация натяжителей происходит только при значительных фронтальных перегрузках. Срабатывание модулей сопровождается громким хлопком и небольшим дымообразованием.
Как и в случае подушек безопасности, модули аварийных натяжителей рассчитаны на однократное срабатывание и после такового подлежат замене в сборе с ремнями, - обращайтесь на фирменные станции техобслуживания компании Subaru. Там же принимаются все рекламации по поводу отказов компонентов SRS. Техническое обслуживание элементов SRS Подушки безопасности и устройства автоматического аварийного натяжения ремней безопасности, практически не нуждаются в регулярных проверках и техническом обслуживании. Однако владелец оборудованного соответствующим образом транспортного средства должен иметь ввиду следующие моменты: a) После срабатывания подушек безопасности они подлежат обязательной замене вместе с блоком управления системы. Не пытайтесь демонтировать отработавшие подушки самостоятельно. Эти операции должны выполняться только в условиях мастерской автосервиса; b) Если срабатывание контрольной лампы SRS указывает на наличие отказа в системе, следует без промедления обратиться на ближайшую станцию техобслуживания компании Subaru, где будут произведены полная диагностика и необходимый восстановительный ремонт системы. В противном случае подушки безопасности могут не сработать при дорожно-транспортном происшествии и не выполнить свою защитную функцию; c) К работам с узлами дополнительной системы безопасности допускается только специально обученный персонал. Запрещено самостоятельно демонтировать с автомобиля подушки безопасности и аварийные натяжители ремней безопасности. В случае отказа SRS или после аварийного срабатывания подушек безопасности и натяжителей ремней безопасности необходимо обратиться на станцию техобслуживания компании Subaru для проведения ремонта или замены узлов системы; d) Не вскрывайте модули и не изменяйте электропроводку систем подушек безопасности и устройств автоматического аварийного натяжения ремней безопасности, - такое вмешательство может привести к непроизвольному срабатыванию подушек и натяжителей и явиться причиной травмирования исполнителя или находящихся поблизости людей; e) Не производите замену передних сидений без получения предварительной консультации на станции техобслуживания компании Subaru. Неаккуратное или некорректное выполнение замены или снятия чехлов может привести к отказу срабатывания боковых подушек безопасности в случае дорожно-транспортного происшествия. При передаче автомобиля другому лицу следует в обязательном порядке информировать последнее о всех установленных элементах SRS с указанием соответствующих пунктов инструкции по правилам использования автомобиля. На всех оборудованных SRS моделях в местах размещения активных элементов системы устанавливаются специальные предупреждающие таблички. Опасность отравления монооксидом углерода (СО) В состав отработавших газов двигателя входит в высшей степени токсичный монооксид углерода (СО). При исправной выпускной системе и правильной эксплуатации автомобиля, отработавшие газы двигателя не должны попадать в салон автомобиля. Старайтесь проверять техническое состояние системы выпуска отработавших газов и герметичность соединений ее трубопроводов в следующих случаях: a) При очередной замене моторного масла, когда автомобиль установлен на подъемник; b) При заметном на слух изменении характера шума, издаваемого выпускной системой; c) После аварии, в которой могли быть повреждены детали, расположенные под днищем автомобиля.
При нахождении внутри автомобиля с работающим на холостых оборотах двигателем (даже на открытой площадке), произведите следующие включения: a) Включите систему вентиляции салона в режим притока свежего воздуха; b) Включите вентилятор отопителя на максимальную скорость; c) Установите регулятором комфортный уровень температуры воздуха.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
