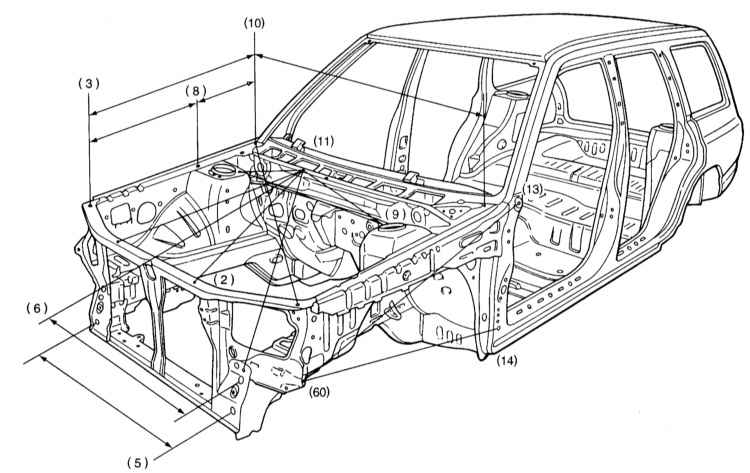

13.5. Контрольные кузовные размерыДвигательный отсек
|
|
Между точками |
Размер, мм |
Между точками |
Размер, мм |
Между точками |
Размер, мм |
(11) Пр и (1) |
851 |
(4) Пр и (4) Лев |
1296 |
(6) Пр и (10) Лев |
1549 |
(11) Лев и (1) |
912 |
(5) Пр и (4) Лев |
1167 |
(6) Лев и (10) Пр |
1549 |
(11) Пр и (2) |
960 |
(5) Лев и (4) Пр |
1167 |
(8) Пр и (3) Пр |
528 |
(11) Лев и (2) |
864 |
(60) Пр и (13) Пр |
1174 |
(8) Лев и (3) Лев |
528 |
(11) Пр и (9) Пр |
391 |
(60) Лев и (13) Пр |
1174 |
(10) Лев и (3) Пр |
1636 |
(11) Лев и (9) Лев |
391 |
(60) Пр и (14) Пр |
1076 |
(8) Пр и (8) Лев |
1396 |
(11) Пр и (6) Пр |
924 |
(60) Лев и (14) Лев |
1076 |
(8) Пр и (10) Лев |
1438 |
(11) Лев и (6) Лев |
924 |
(10) Пр и (3) Лев |
1636 |
(8) Лев и (10) Пр |
1438 |
(11) Пр и (9) Пр |
891 |
(10) Пр и (8) Пр |
388 |
(3) Пр и (8) Лев |
1465 |
(11) Лев и (3) Лев |
891 |
(10) Лев и (8) Лев |
388 |
(3) Лев и (8) Пр |
1465 |
(10) Пр и (3) Пр |
915 |
(11) Пр и (9) Лев |
658 |
(7) Пр и (7) Лев |
860 |
(10) Лев и (3) Лев |
915 |
(60) Лев и (14) Пр |
658 |
(7) Пр и (6) Лев |
982 |
(10) Пр и (10) Лев |
1374 |
(9) Пр и (9) Лев |
965 |
(7) Лев и (6) Пр |
982 |
(3) Пр и (3) Лев |
1338 |
(10) Лев и (8) Пр |
1058 |
(7) Пр и (10) Лев |
1301 |
(5) Пр и (5) Лев |
924 |
(11) Пр и (6) Лев |
1058 |
(7) Лев и (10) Пр |
1301 |
|
(6) Пр и (6) Лев |
914 |
|

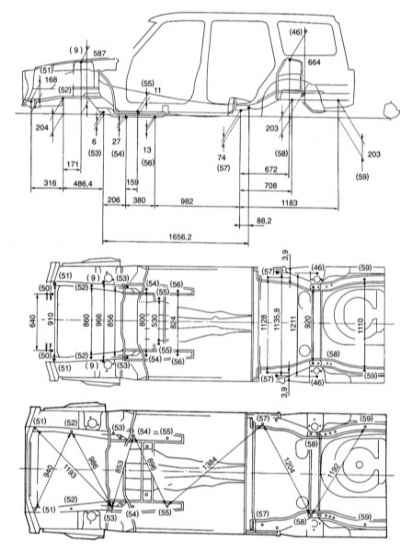

Кузов и днище

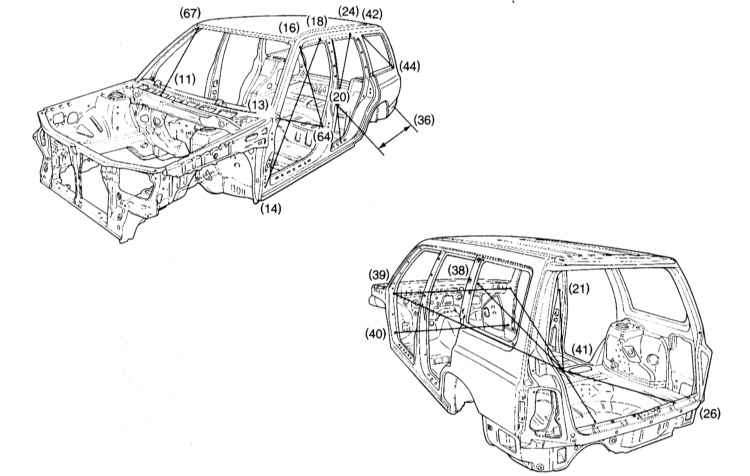

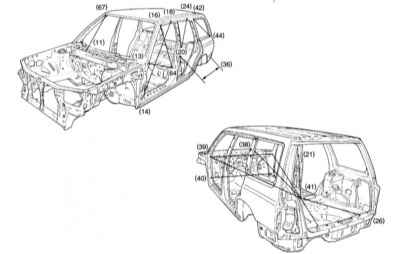

Двери
|
|
Между точками |
Размер, мм |
Между точками |
Размер, мм |
(14) Лев и (18) Лев |
1454 |
(16) Лев и (64) Лев |
860 |
(14) Пр и (18) Пр |
1454 |
(16) Пр и (64) Пр |
860 |
(13) Лев и (64) Лев |
944 |
(20) Лев и (23) Лев |
845 |
(13) Пр и (64) Пр |
944 |
(20) Пр и (23) Пр |
845 |
(20) Лев и (24) Лев |
660 |
(19) Лев и (23) Лев |
885 |
(20) Пр и (24) Пр |
660 |
(19) Пр и (23) Пр |
885 |
(20) Лев и (36) |
1484 |
(11) Лев и (67) Пр |
1170 |
(20) Пр и (37) |
1487 |
(11) Пр и (67) Лев |
1170 |
(42) Лев и (44) Лев |
769 |
(41) и (38) |
1518 |
(42) Пр и (44) Пр |
769 |
(41) и (39) Пр |
1581 |
(11) Лев и (12) |
920 |
(41) и (39) Лев |
1581 |
(11) Пр и (12) |
920 |
(41) и (40) Пр |
1499 |
(67) Пр и (67) Лев |
1045 |
(41) и (40) Лев |
1499 |
(11) Лев и (67) Лев |
1040 |
(41) и (15) Пр |
1186 |
(11) Пр и (67) Пр |
1040 |
(41) и (15) Лев |
1186 |
(12) и (67) Лев |
503 |
(41) и (22) Пр |
733 |
(12) и (67) Пр |
503 |
(41) и (22) Лев |
733 |
(12) и (10) Лев |
1027 |
(41) и (26) Пр |
1568 |
(12) и (10) Пр |
1027 |
(41) и (26) Лев |
1568 |
(21) Пр и (21) Лев |
1322 |
(41) и (25) |
1211 |
(15) Пр и (15) Лев |
1452 |
(41) и (12) |
1299 |
(22) Пр и (22) Лев |
1452 |
(41) и (21) Пр |
962 |
(39) Пр и (39) Лев |
1392 |
(41) и (21) Лев |
962 |
(40) Пр и (40) Лев |
1402 |
(41) и (17) Пр |
1333 |
(11) Лев и (17) Пр |
1149 |
(41) и (17) Лев |
1333 |
(11) Пр и (17) Лев |
1149 |
|

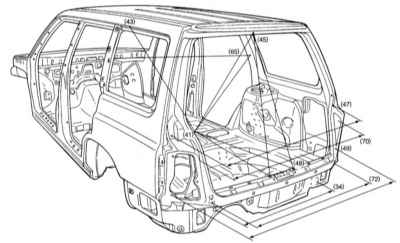

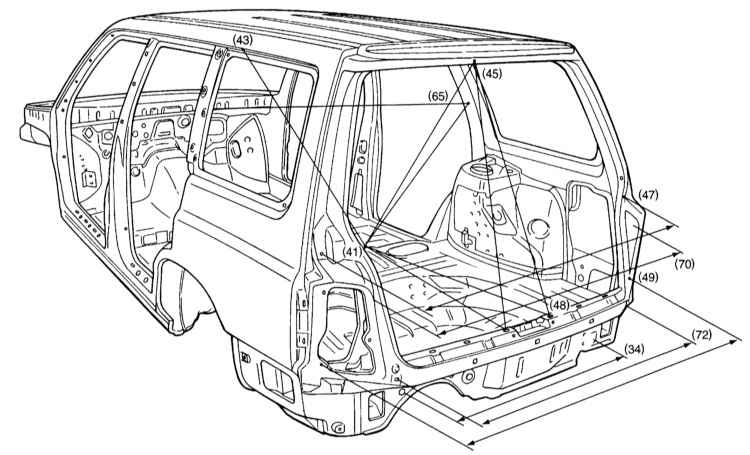

Багажник
Между точками |
Размер, мм |
Между точками |
Размер, мм |
(45) и (48) Лев |
913 |
(41) и (65) Пр |
1105 |
(45) и (48) Пр |
913 |
(41) и (65) Лев |
1105 |
(45) и (47) Лев |
876 |
(41) и (45) |
1570 |
(45) и (47) Пр |
876 |
(41) и (43) Пр |
1436 |
(47) Пр и (47) Лев |
1426 |
(41) и (43) Лев |
1436 |
(49) Пр и (49) Лев |
1478 |
(41) и (48) Лев |
1576 |
(34) Пр и (34) Лев |
945 |
(41) и (48) Пр |
1576 |
(48) Пр и (46) Пр |
992 |
(65) Пр и (65) Лев |
1268 |
(48) Лев и (46) Лев |
992 |
(17) Пр и (76) |
627 |
(70) Пр и (70) Лев |
1218 |
(17) Лев и (76) |
680 |
(61) Пр и (75) Пр |
448 |
(72) Пр и (72) Лев |
1118 |
(61) Лев и (75) Лев |
448 |
(74) Пр и (75) Пр |
480 |
(17) Пр и (75) Пр |
705 |
(74) Лев и (75) Лев |
480 |
(17) Лев и (75) Лев |
705 |
(17) Пр и (73) |
518 |
(45) и (71) |
913 |
(17) Лев и (73) |
476 |

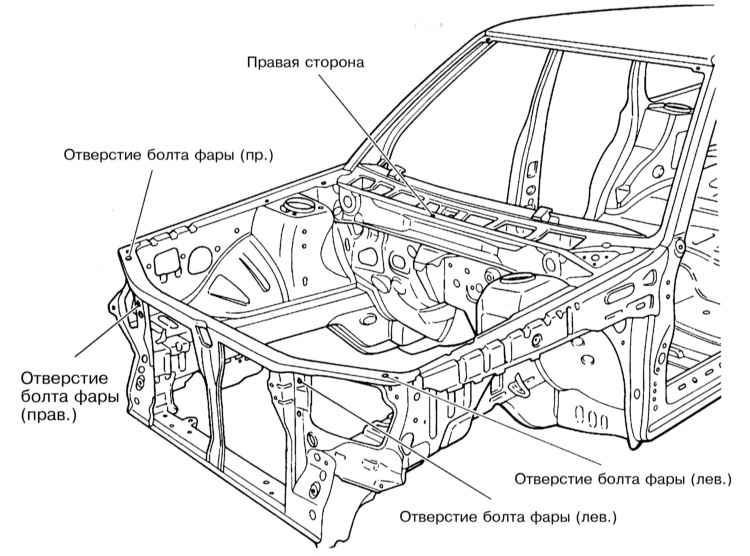

(11) и (А) |
890.6 |
(11) и (С) |
1087.7 |
(11) и (В) |
913.4 |
(11) и (D) |
1023.7 |
|
