7.8.5. Таблица 7.5 Резервные режимы проводной связи

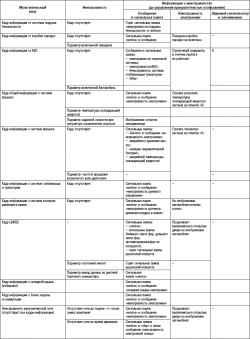

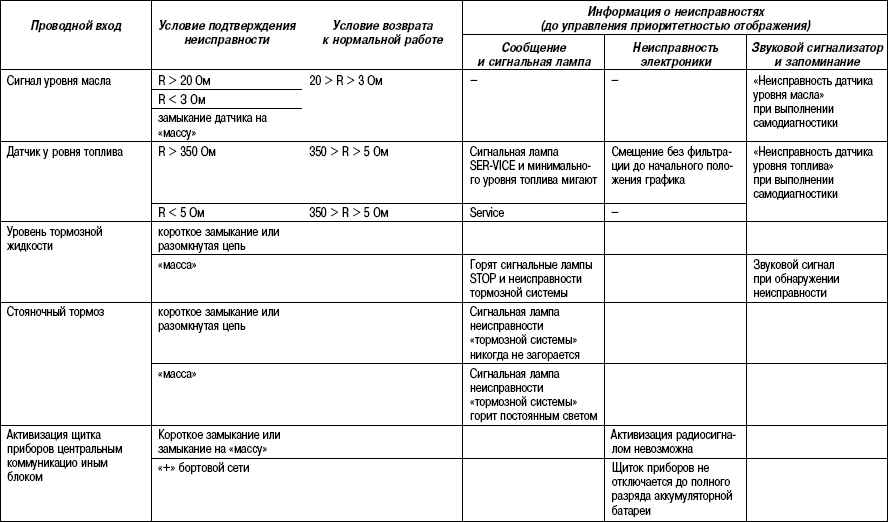

Резервные режимы проводной связи

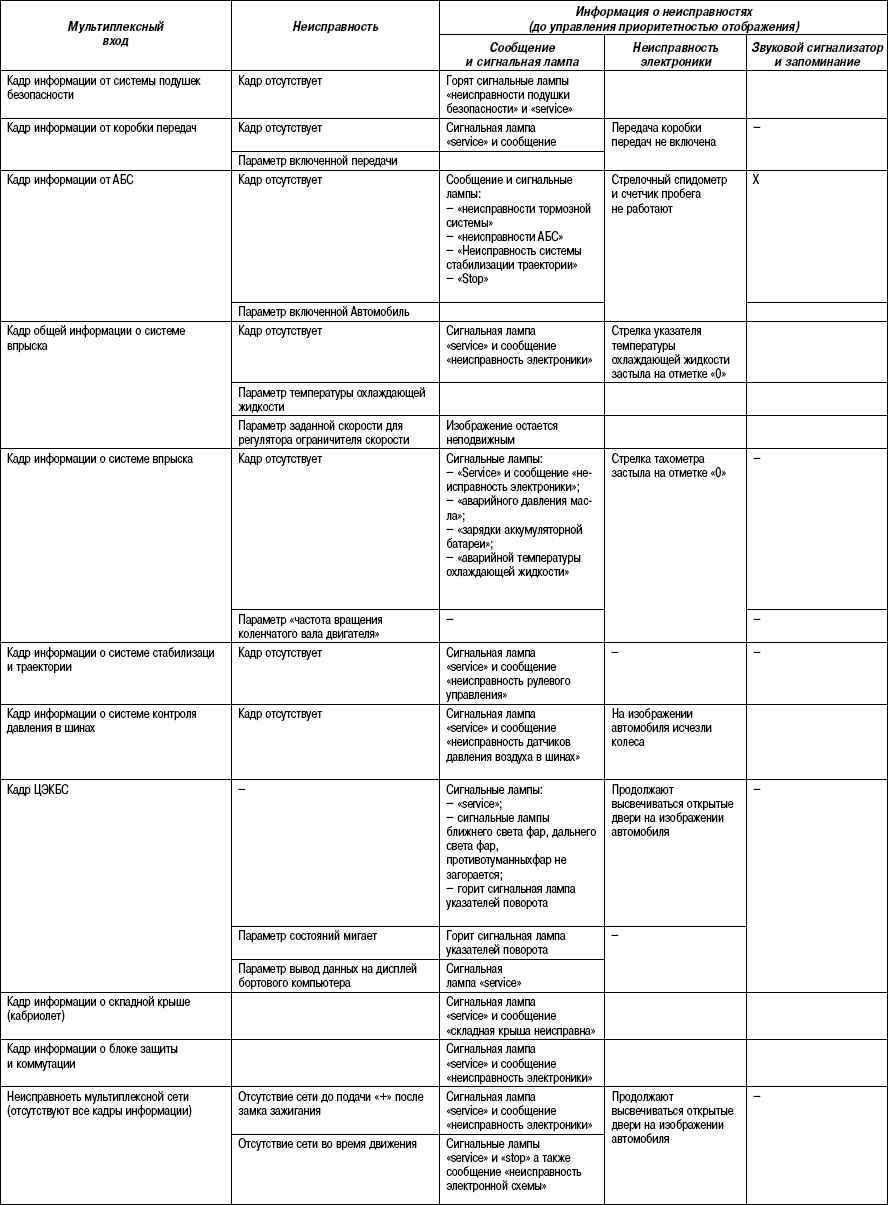

Мультиплексный канал связи
