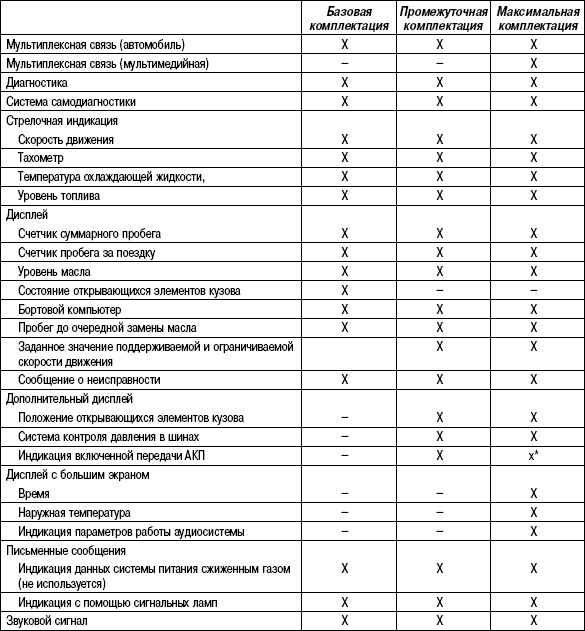

7.8.2. Таблица 7.2 Сводная таблица всех комплектаций щитков приборов

* Специальный щиток приборов.

Все модели можно проверять в ручном режиме (самодиагностика) и с помощью диагностического прибора.

Примечание:

Ни в коем случае не разбирайте щиток приборов. Разрешается только заменять стекло.
