7.7.7. Блок предохранителей защиты плюсовой цепи аккумуляторной батареи (1033)

Расположение

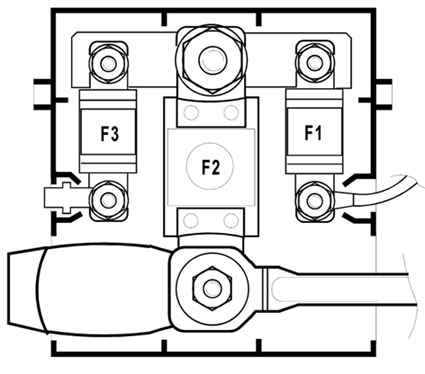

Рис. 8. Блок, расположенный на плюсовом выводе аккумуляторной батареи

Блок расположен на плюсовом выводе аккумуляторной батареи (рис. 8).

Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 8.

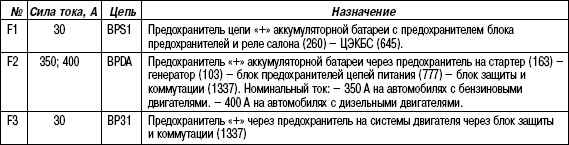

Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля
