7.7.1. Блок предохранителей и реле в салоне (260)

Расположение

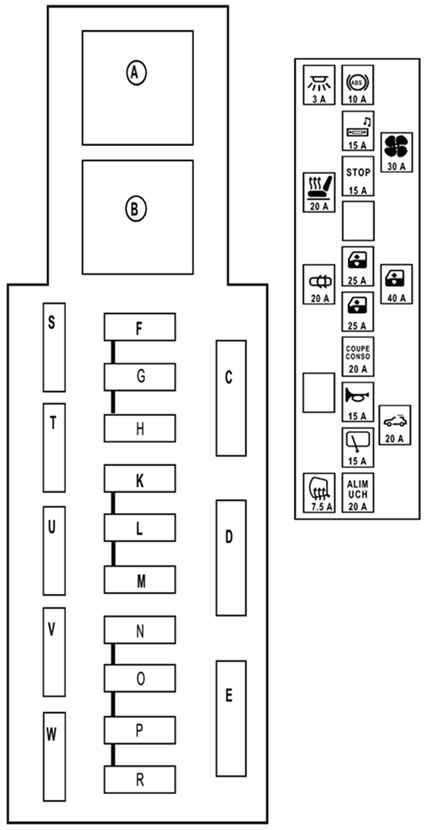

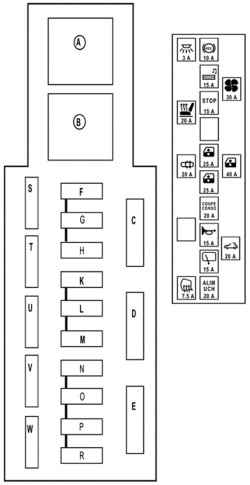

Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).

Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

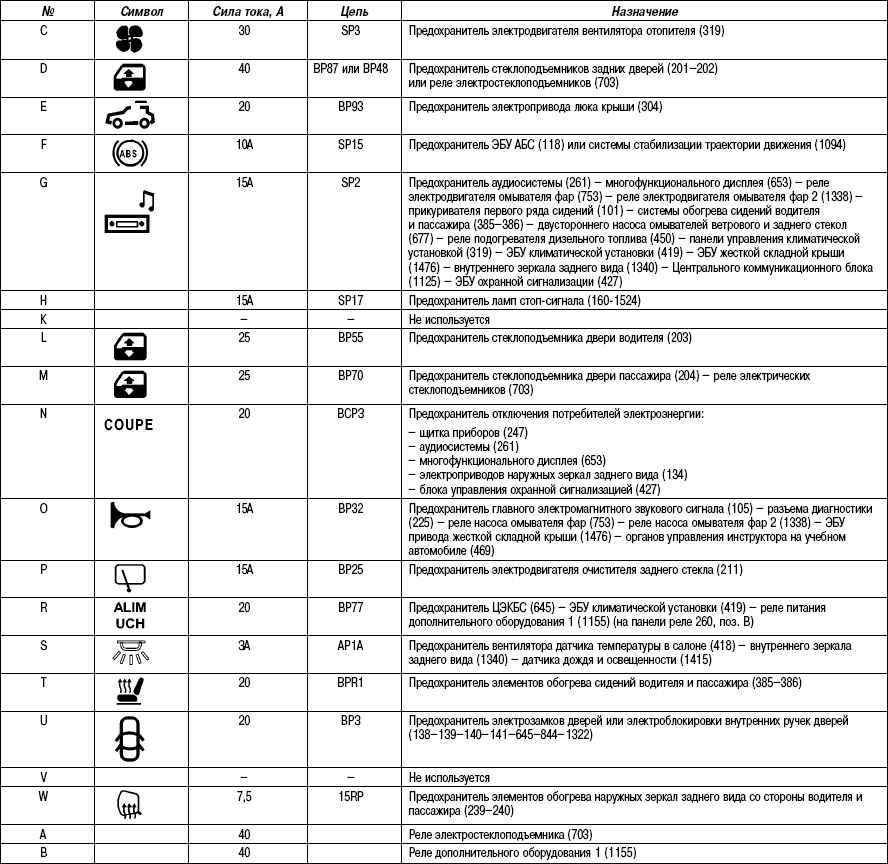

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)

Блок предохранителей и реле в салоне (260)
