4.8. Снятие и установка пружины и амортизаторная стойка передней подвески

Установите автомобиль на двухстоечный подъемник.

ВНИМАНИЕ Убедитесь, что цветовая маркировка пружин и амортизаторов автомобиля идентична маркировке запчастей.

Разблокируйте рулевое колесо.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите передние колеса.

Отсоедините держатель проводов датчика скорости вращения колеса.

Отсоедините датчик скорости вращения колеса.

Отверните болты крепления направляющей колодок и подвесьте тормоз к кузову.

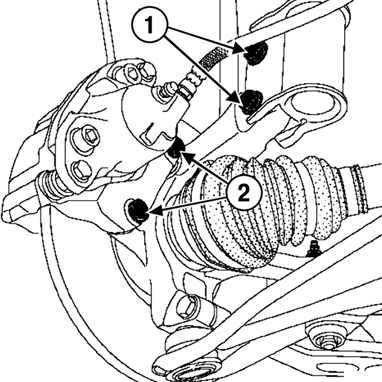

Рис. 4.24. Откручивание болтов крепления амортизаторной стойки: 1 – болты крепления направляющей колодок; 2 – болты крепления амортизаторной стойки

Открутие болты крепления амортизаторной стойки к поворотному кулаку (рис. 4.24).

Отсоедините нижний конец амортизаторной стойки от поворотного кулака, нажимая на последний.

Подвесьте поворотный кулак.

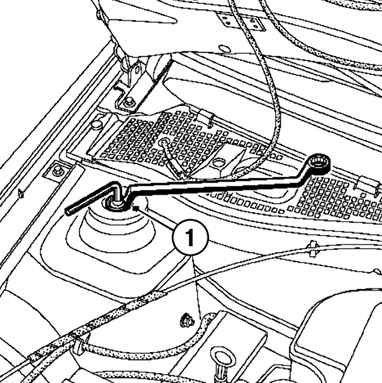

Рис. 4.25. Откручивание гайки крепления амортизаторной стойки к чашке: 1 – чашка

Открутите гайку крепления амортизаторной стойки к чашке с помощью шестигранного и накидного ключей (рис. 4.25).

Снимите чашку и амортизаторную стойку в сборе с пружиной.

Выберите подходящие чашки и установите их вместе с приспособлением для сжатия пружин на пружину.

Сжимайте пружину до тех пор, пока она не отойдет от чашек.

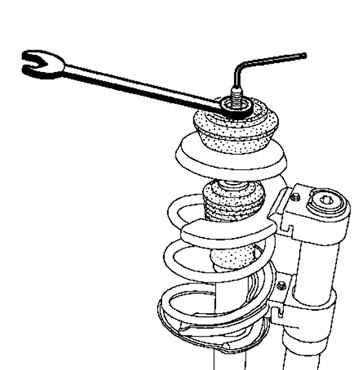

Рис. 4.26. Откручивание гайки крепления штока амортизаторной стойки

Отверните гайку штока амортизаторной стойки с помощью шестигранного и накидного ключей (рис. 4.26).

Отделите друг от друга детали, входящие в состав узла «амортизаторная стойка в сборе с пружиной».

Закрепите приспособление для пружин в тисках.

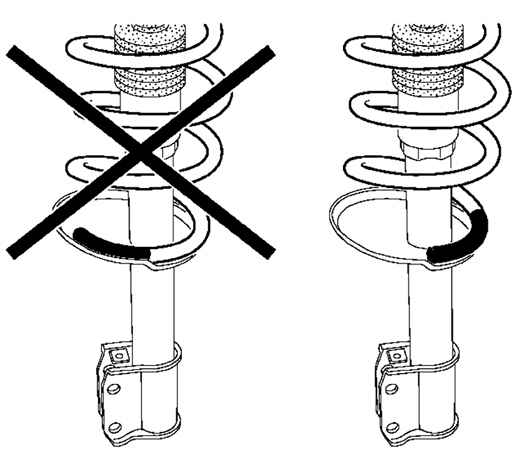

Рис. 4.27. Правильная установочная ориетация амортизаторной пружины

ПРИМЕЧАНИЕ Для облегчения установки новой пружины соблюдайте положение и ориентацию пружины и чашек приспособления (рис. 4.27).

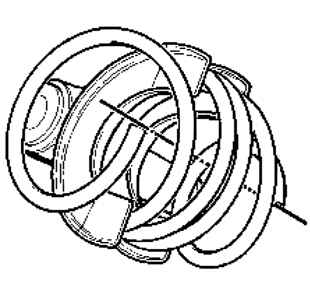

Рис. 4.28. Установка пружины

Установите пружину в канавку чашки (рис. 4.28).

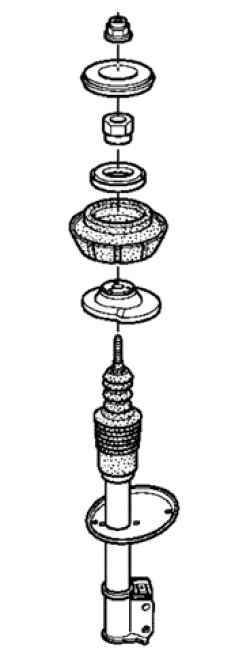

Рис. 4.29. Очередность установки деталей амортизационной стойки

Соблюдайте очередность установки деталей (рис. 4.29).

Обязательно замените гайку штока амортизаторной стойки.

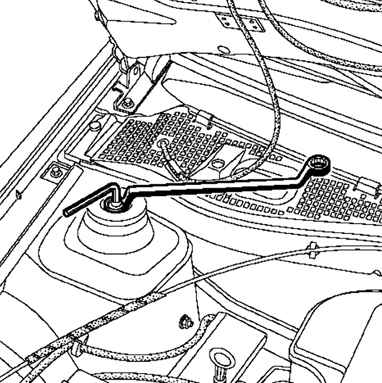

Рис. 4.30. Установка новой гайки штока амортизаторной стойки

Затяните требуемым моментом 62 Н·м гайку крепления амортизаторной стойки на чашке пружины (рис. 4.30).

Разгрузите пружину.

Уберите приспособление для сжатия пружин.

Установка остальных компонентов производится в порядке, обратном снятию.

ВНИМАНИЕ Закрепите провода датчика скорости вращения колеса, если они были отсоединены от держателя. Не перекручивайте тормозной шланг.

Затяните требуемым моментом:

– гайку крепления амортизаторной стойки к кузову (44 Н·м) ;

– болты крепления амортизаторной стойки к поворотному кулаку (105 Н·м);

– колесные болты (105 Н·м).
