2.6.5. Снятие и установка стартера (двигатель F4R)

Снятие

Чтобы снять стартер, необходимо снять двигатель.

Снимите каталитический нейтрализатор.

Открутите болты крепления теплового экрана и снимите его.

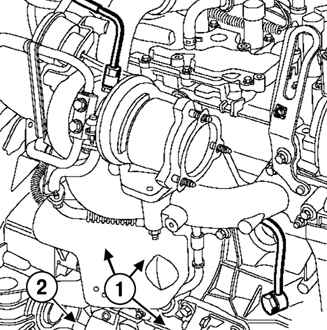

Рис. 2.273. Снятие теплового экрана и подкоса каталитического нейтрализатора: 1 – болты крепления теплового экрана; 2 – подкос каталитического нейтрализатора

Снимите нижний подкос каталитического нейтрализатора (рис. 2.273).

Отсоедините провода питания стартера.

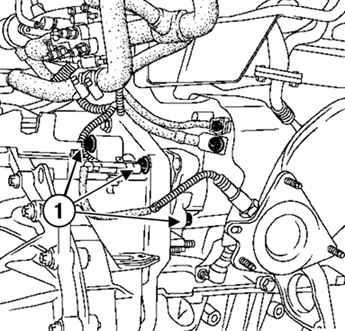

Рис. 2.274. Снятие стартера: 1 – болты крепления стартера

Открутите болты крепления и снимите стартер (рис. 2.274).

Установка

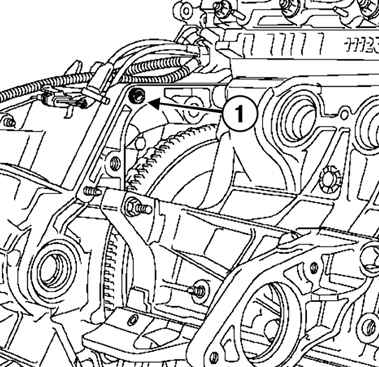

Рис. 2.275. Проверка наличия установочной втулки: 1 – установочная втулка

Проверьте наличие установочной втулки (рис. 2.275).

Установка производится в порядке, обратном снятию.

Затяните требуемым моментом:

– болты крепления стартера (38 Н·м);

– гайку крепления нижнего подкоса каталитического нейтрализатора (21 Н·м) ;

– болты крепления теплозащитного экрана (8,5 Н·м).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
