2.6.4. Снятие и установка стартера (двигатели K4J, K4M)

Установите автомобиль на двухстоечный подъемник.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите верхние крышки двигателя.

Открутите болт крепления глушителя шума впуска двигателя и отводящий воздухопровод воздушного фильтра (двигатель К4М).

Отсоедините:

– колодку проводов от датчика уровня масла;

– колодки проводов от стартера.

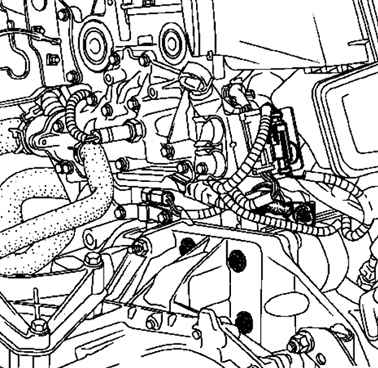

Рис. 2.271. Снятие стартера

Открутите болты крепления стартера и снимите стартер (рис. 2.271).

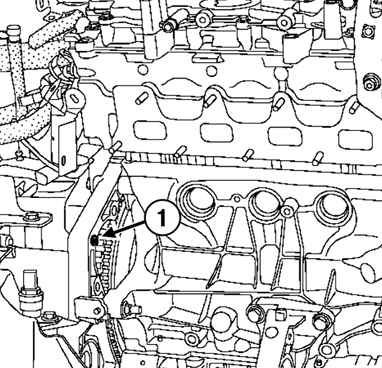

Рис. 2.272. Проверка наличия установочной втулки: 1 – установочная втулка

Проверьте наличие установочной втулки (рис. 2.272).

Установка остальных компонентов производится в порядке, обратном снятию.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Затяните требуемым моментом:

– болты крепления стартера (38 Н·м);

– болты крепления крышки аккумуляторной батареи (4 Н·м).
